Подключение и программирование вызывной панели PS-201RCP с RFID-считывателем

Подключение вызывной панели

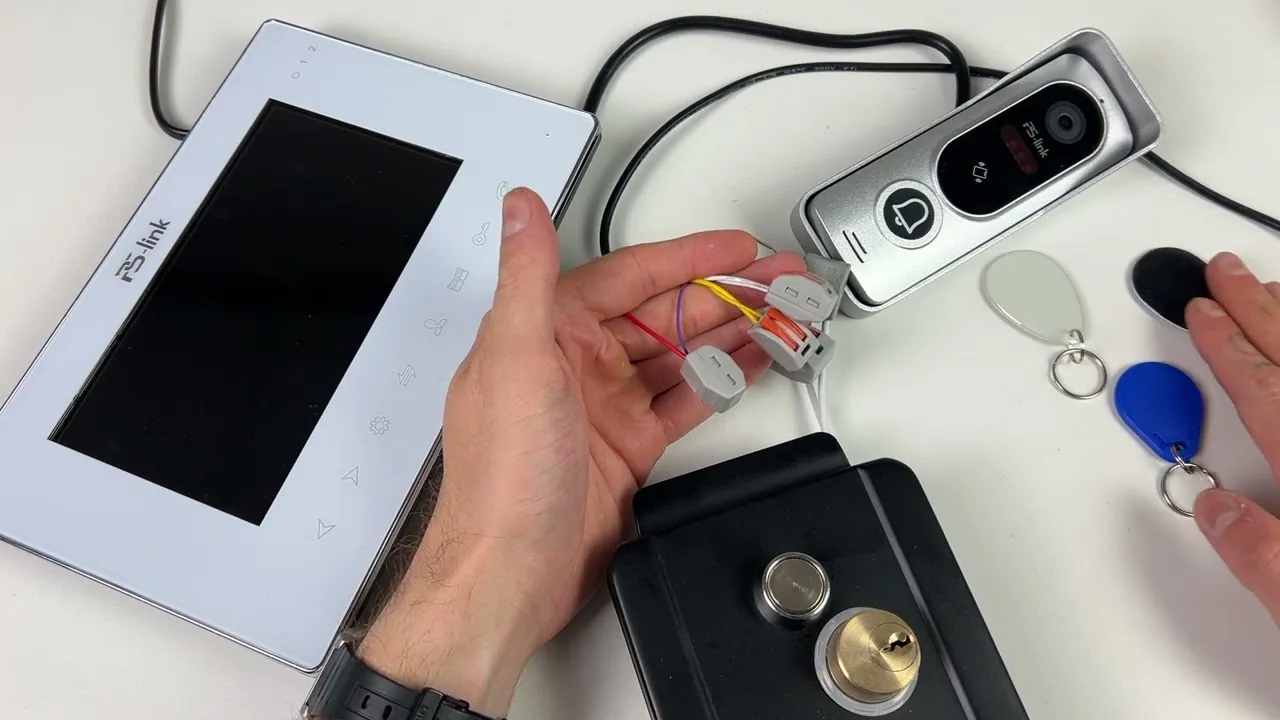

Для подключения вызывной панели к домофону и замку используются клемники. Важно правильно распределить провода, чтобы обеспечить корректную работу системы.

Коричневый провод панели необходимо подключить к проводке замка. Фиолетовый провод используется для линии 12 В, которая поступает от домофона. Красный проводок следует подключить к отдельному блоку питания.

Серый провод выполняет роль общего минуса в системе. Правильное подключение всех проводов гарантирует надёжную работу вызывной панели и связанных с ней устройств.

Перед началом подключения необходимо убедиться, что питание системы отключено. Это обеспечит безопасность при работе с электрооборудованием.

После подключения всех проводов следует тщательно проверить правильность соединений. Для этого можно использовать мультиметр, чтобы убедиться в отсутствии коротких замыканий и в правильности распределения потенциалов на проводах.

После проверки соединений необходимо включить питание и проверить работу вызывной панели и связанных с ней устройств. Если система работает корректно, можно переходить к следующим этапам настройки.

Коммутация проводов

После подключения основных проводов необходимо выполнить коммутацию остальных проводов с домофоном. В этом помогут подсказки, которые размещены на наклейках устройств.

Зелёный провод следует подключить к электромеханическому замку. Это обеспечит взаимодействие между замком и домофоном.

Общий минус (серый провод) подключается к плюсу. Соблюдение этой схемы коммутации позволит избежать ошибок в работе системы и обеспечить её надёжность.

При коммутации проводов важно следить за тем, чтобы провода не были перекручены и не имели повреждений. Повреждённые провода могут привести к нестабильной работе системы или к поломке устройств.

После завершения коммутации необходимо зафиксировать провода в клемниках, чтобы исключить возможность их случайного отключения. Это обеспечит надёжное соединение и стабильность работы системы.

Затем следует провести проверку подключений. Для этого можно использовать тестовые сигналы, которые помогут убедиться в том, что все устройства взаимодействуют корректно.

Программирование панели

Для программирования панели используются две ключевые карты: мастер-карта и карта удаления. Эти карты позволяют осуществлять настройку параметров панели и управлять доступом.

Чтобы начать процесс программирования, необходимо активировать режим просмотра. Для этого следует одновременно нажать кнопку разблокировки и кнопку вызова. Это действие инициирует переход панели в режим настройки.

После активации режима просмотра подсветка области считывателя начинает мигать. Мигание подсветки является визуальным сигналом, который подтверждает, что панель перешла в режим настройки и готова к дальнейшим действиям.

В режиме настройки можно изменить различные параметры панели, например, настроить время работы подсветки или изменить параметры звука. Для этого необходимо использовать соответствующие команды, которые описаны в инструкции к панели.

После завершения настройки необходимо выйти из режима программирования. Для этого обычно используется специальная комбинация кнопок или определённое действие с мастер-картой. После выхода из режима настройки панель будет работать в обычном режиме.

Важно помнить, что при программировании панели необходимо строго следовать инструкции, чтобы не нарушить работу системы и не заблокировать доступ к настройкам.

Добавление и удаление ключей доступа

Процесс добавления ключей доступа требует использования мастер-карты. Необходимо поднести мастер-карту к считывателю три раза, после чего поднести ключ, который требуется добавить. Это действие зарегистрирует ключ в системе.

Удаление ключей осуществляется по аналогичной процедуре. Сначала нужно трижды поднести мастер-карту к считывателю, а затем — ключ, который необходимо удалить. Система удалит выбранный ключ из списка разрешённых.

Использование единой процедуры для добавления и удаления ключей упрощает процесс управления доступом и делает его более унифицированным.

Перед добавлением или удалением ключей необходимо убедиться, что панель находится в режиме программирования. В противном случае действия с мастер-картой и ключами не будут иметь эффекта.

После добавления или удаления ключей следует проверить, что система корректно отображает список разрешённых ключей. Для этого можно использовать функцию просмотра списка ключей, если она предусмотрена в панели.

Если после изменения списка ключей система работает некорректно, необходимо проверить правильность выполнения процедур добавления и удаления ключей, а также убедиться, что мастер-карта не повреждена и работает корректно.

Практика

Чек-лист по материалу

• Проверить наличие необходимых проводов и блоков питания.
• Подключить панель к домофону и замку с использованием клемников.
• Выполнить коммутацию проводов в соответствии с подсказками на наклейках.
• Включить режим просмотра для программирования панели.
• Добавить мастер-карту и карту удаления.
• Добавить или удалить ключи доступа с помощью мастер-карты.

Справка

Термины из видео

Мастер-карта

Карта, используемая для добавления ключей доступа на вызывную панель.

Карта удаления

Карта, используемая для удаления ключей доступа с вызывной панели.

Электромеханический замок

Замок, который управляется с помощью электрического сигнала и механического механизма.
