Настройка видеодомофона Iflow на 3 вызывные панели и 4 монитора

Обзор конфигурации

В рамках проекта используется оборудование I-Fall, которое включает в себя одну вызывную видеопанель IP, рассчитанную на четырех абонентов, и две обычные вызывные панели, каждая из которых обслуживает одного абонента. Всего в системе четыре монитора, при этом один из них, расположенный в приемной, должен принимать все вызовы от всех панелей.

С четырехкнопочной видеопанели вызовы должны адресоваться конкретным абонентам: бухгалтерии, отделу МТО, отделу кадров и приемной. Таким образом, конфигурация предполагает распределение вызовов в зависимости от нажатой кнопки, что требует соответствующей настройки оборудования.

Проблемы с инструкциями

При попытке найти инструкции по настройке данного оборудования столкнулся с тем, что конкретной и внятной документации не существует. Информация, доступная в открытых источниках, крайне обрывочна и не позволяет однозначно понять последовательность действий.

Меню настройки, хотя и похоже на описанное в некоторых источниках, имеет перепутанный перевод и порядок пунктов, что вносит дополнительную путаницу. В результате пришлось действовать методом проб и ошибок, что потребовало значительных временных затрат и терпения.

Настройка главной вызывной панели

Для начала настройки главной вызывной панели необходимо указать номера кнопок, соответствующих внутренним абонентам. В частности, кнопка 102 назначается приёмной, далее следуют бухгалтерия, МТО и отдел кадров. Это позволяет посетителям вызывать нужный отдел напрямую с панели.

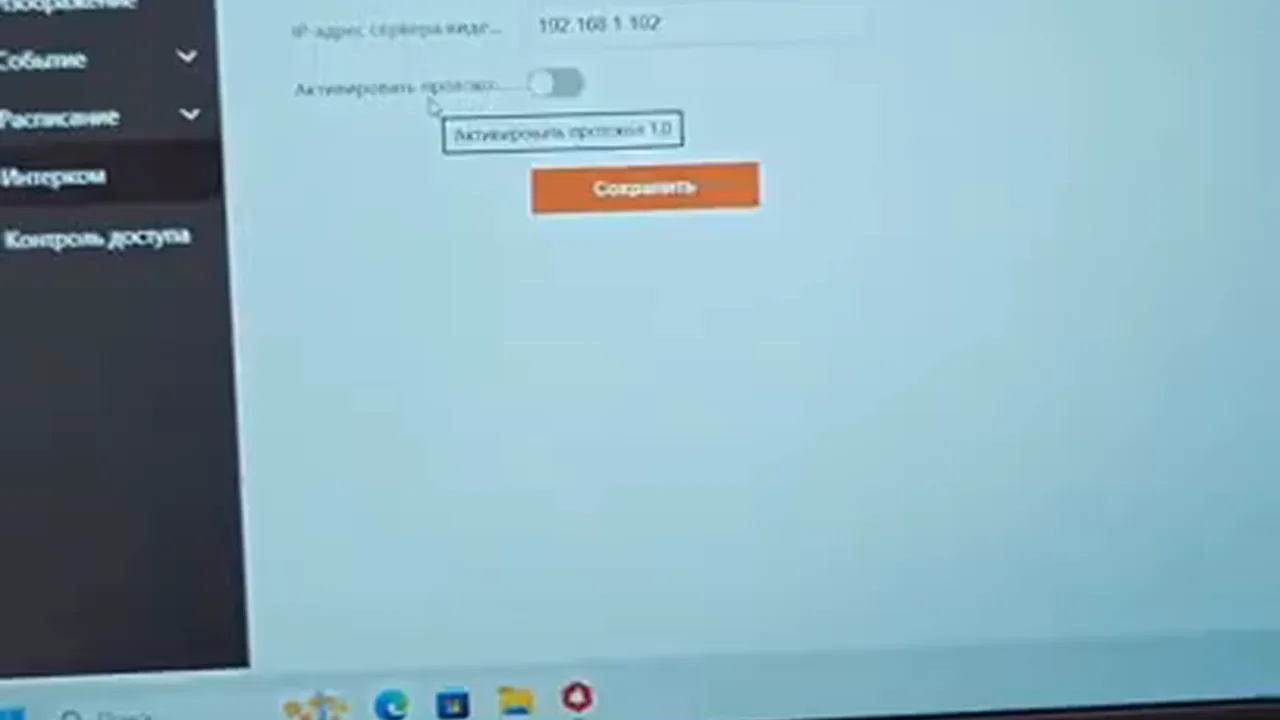

Затем в настройках панели задаётся её IP-адрес, который обеспечивает сетевое взаимодействие с другими устройствами системы. После этого в конфигурации главной станции (домофона) выбирается тип устройства — «главный домофон». Это определяет её роль как центрального узла, управляющего вызовами и связью с дополнительными панелями.

Настройка дополнительных вызывных панелей

Для панели, установленной на калитке, в настройках сеанса указывается адрес 102 (приёмная), номер устройства — «домофон для частного дома», а номер домофона — 1. Это связывает панель с конкретным абонентом и задаёт её идентификатор в системе.

Аналогично настраивается панель двора: адрес 102, номер устройства — «домофон для частного дома», номер домофона — 2. Каждая дополнительная панель получает собственный адрес (например, 100 и 99 соответственно), что позволяет системе различать их и корректно маршрутизировать вызовы.

Настройка мониторов через iVMS-4200

Для настройки мониторов используется программное обеспечение iVMS-4200. В нем для каждого монитора задаются параметры адресации, включая номер комнаты и адрес главного домофона. Для монитора «приемная» указывается номер комнаты 102 и адрес главного домофона (четырехкнопочной панели). Аналогично для монитора «кадры» задается номер комнаты 105 и те же адреса. Для мониторов «бухгалтерия» и «МТО» используются номера комнат 104 и 103 соответственно, при этом адреса остаются такими же.

Важно отметить, что IP-адреса всех мониторов совпадают. Это сделано специально для упрощения настройки и последующего обслуживания. Такое совпадение не вызывает конфликтов, поскольку адресация вызовов осуществляется по номерам комнат и адресам панелей, а не по IP-адресам мониторов. Таким образом, единый IP-адрес позволяет централизованно управлять устройствами, не усложняя конфигурацию.

Результат и замечания

После выполнения настроек конфигурация работает корректно: вызовы с четырехкнопочной панели адресуются правильно. Приемная получает вызовы со всех трех панелей, что обеспечивает полный охват входящих сигналов. Остальные мониторы — «кадры», «бухгалтерия» и «МТО» — получают вызовы только с четырехкнопочной панели, что соответствует заданной логике распределения.

Настройка заняла два дня, причем рабочий вариант был найден на второй день. Это говорит о том, что первоначальные попытки, вероятно, содержали ошибки в параметрах адресации, которые были исправлены в ходе отладки. В итоге достигнута стабильная работа системы, удовлетворяющая требованиям по приему вызовов.

Практика

Чек-лист по материалу

• Убедитесь, что все устройства I-Fall подключены к сети и имеют уникальные IP-адреса.
• Настройте главную вызывную панель: укажите номера кнопок для каждого абонента (например, 102 - приемная).
• В настройках главной станции выберите тип 'главный домофон'.
• Для каждой дополнительной панели (калитка, двор) в настройках сеанса укажите адрес монитора приемной (102) и номер устройства 'домофон для частного дома' с уникальным номером (1, 2).
• В ПО iVMS-4200 добавьте все устройства.
• Для каждого монитора укажите номер комнаты (102, 103, 104, 105) и адрес главного домофона (четырехкнопочной панели).
• Проверьте, что вызовы с четырехкнопочной панели приходят на соответствующие мониторы.
• Убедитесь, что приемная получает вызовы со всех панелей.

Справка

Термины из видео

Вызывная панель

Устройство для вызова абонента, может быть с кнопками для разных абонентов.

Монитор

Устройство для приема вызова и видеосвязи с вызывной панелью.

Главный домофон

В контексте настройки - основное устройство, которое управляет вызовами, обычно четырехкнопочная панель.

Номер комнаты

Идентификатор помещения, используемый для маршрутизации вызовов.

iVMS-4200

Программное обеспечение для настройки и управления устройствами видеонаблюдения и домофонии.
