Подключение и программирование комплекта СКУД PS-Link KIT-C1EM

Инструкция по подключению и настройке СКУД PS-Link KIT-C1EM: схема, программирование, режимы доступа, удаление пользователей и сброс.

Коротко

Главный ответ

В статье описан процесс подключения и программирования комплекта СКУД PS-Link KIT-C1EM: стандартная схема подключения, настройка режимов доступа, добавление и удаление пользователей, а также сброс устройства.

Главное из материала

Основные выводы

  • Подключение выполняется по стандартной схеме: красный/черный — питание, зеленый/белый — сигнал, синий/фиолетовый — электромеханический замок, оранжевый/фиолетовый — магнитный замок, желтый — кнопка выхода, розовый — звонок.
  • Для магнитного замка используется оранжевая жила и общий минус, для электромеханического — синяя жила и общий минус; сигнал размыкания/замыкания подается через минус.
  • Программирование панели: вход в режим настройки по паролю (по умолчанию 6 девяток), команды: 1 — добавление, 2 — удаление, 3 — смена режима, 4 — время сработки реле, 0 — смена пароля.
  • Режимы работы: по умолчанию вход по PIN-коду и карте, можно переключить на вход только по картам (команда 3, затем 0).
  • Сброс устройства: отключить питание, зажать решетку, подать питание — звуковая индикация подтверждает сброс.

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя контроллеру.

В парах синий с фиолетовым — для электромеханического замка, оранжевый с фиолетовым — для магнитного замка. Желтые провода служат для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями для исключения ошибки при коммутировании.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу, через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

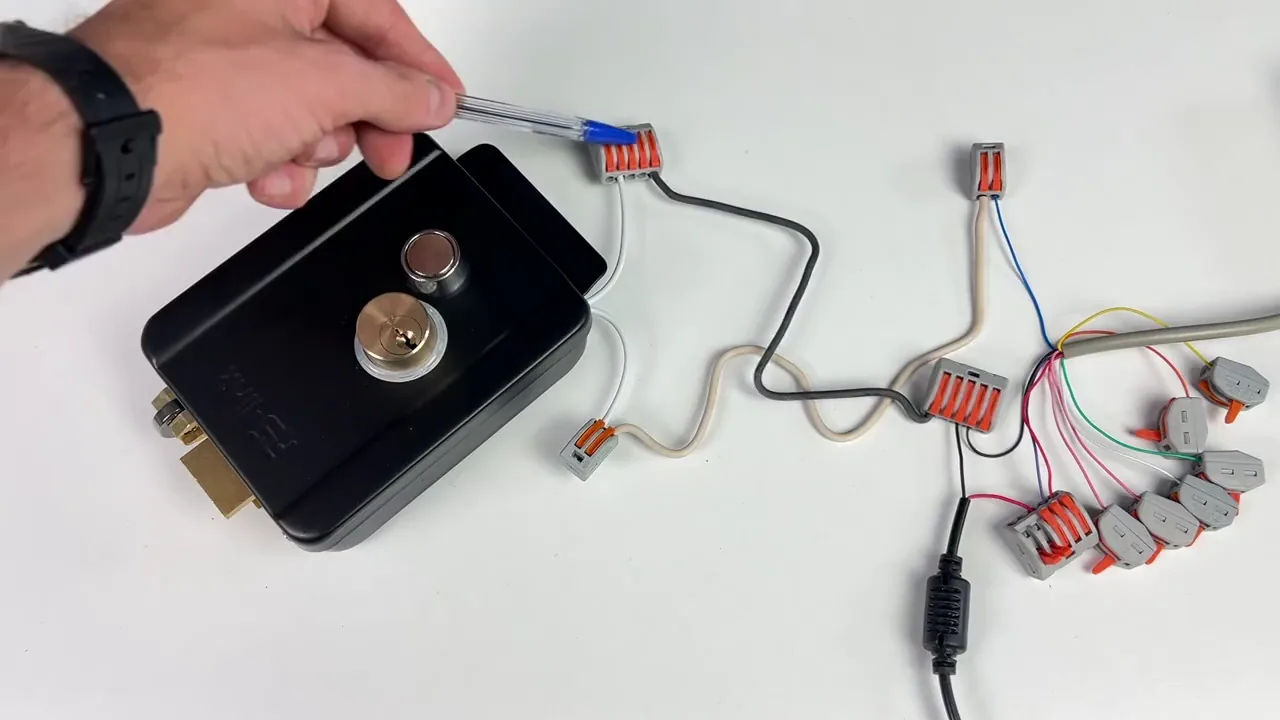

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила, а через синий кабель подается напряжение для срабатывания механизма. Сигнал замыкания замок получает через минус.

Роли панели размыкаются в питание в случае магнитного замка и замыкаются в случае использования электромеханического.

Программирование панели

Для входа в режим программирования необходимо ввести код, звездочку, 6 девяток и решетку. После этого выбирается команда: 1 — добавление PIN-кода, карты или отпечатка. При добавлении PIN-кода указывается номер ячейки, при добавлении ключей доступа карты подносятся к считывателю. Завершение действия подтверждается решеткой, выход из режима — звездочкой.

Для смены пароля администратора нажимается звездочка, вводится старый пароль (по умолчанию 6 девяток), решетка, затем команда 0, новый пароль, подтверждение и решетка.

Добавление PIN-кода пользователя: команда 1, номер ячейки, PIN-код, проверка. Запись ключей доступа: команда 1, поочередно подносятся ключи, завершение решеткой.

Настройка режимов и времени

По умолчанию включен вход по PIN-коду и карте. Для активации режима только по картам вводится команда 3, затем 0.

Настройка времени срабатывания реле: команда 4 и время, подтверждение. Эта настройка работает на все типы отпирания.

Удаление пользователей и сброс

Для удаления конкретного PIN-кода вводится команда 2 и номер пользователя. Для удаления ключей доступа — команда 2 и поочередно подносятся ключи.

Для удаления всех пользователей вводится команда 2, затем 4.0, подтверждение решеткой.

Для сброса устройства необходимо отключить питание, зажать решетку и подать питание. Звуковая индикация подтверждает сброс.

Практика

Чек-лист по материалу

  • Проверить комплектацию: наличие инструкции и наклеек с обозначениями.
  • Подключить питание: красный (+) и черный (-) провода.
  • Подключить считыватель: зеленый и белый провода к контроллеру.
  • Подключить замок: для магнитного — оранжевый и общий минус; для электромеханического — синий и общий минус.
  • Подключить кнопку выхода: желтый провод и общий минус.
  • При наличии подключить звонок: розовые провода.
  • Войти в режим программирования: * 6 9 9 9 9 9 #.
  • Добавить пользователей: команда 1, номер ячейки, PIN-код или поднести карту.
  • Настроить режим доступа: команда 3, затем 0 для только карт.
  • Настроить время срабатывания реле: команда 4 и время.
  • Проверить работу: авторизация по PIN-коду или карте, кнопка выхода.
  • При необходимости удалить пользователей или выполнить сброс.
