Настройка WiFi комплекта Ps-Link C308W-TB с камерами PS-TB30/PS-TB50

Подготовка оборудования

Для настройки регистратора с подходящими камерами первым делом установим жёсткий диск. Для этого снимем крышку; внутри находятся подходящие кабели с коннекторами.

Теперь подключим внешний монитор для отображения картинки через VGA или HDMI-разъём, мышь для управления и подадим питание.

Мастер первоначальной настройки

При запуске появляется мастер запуска. Выбираем русский язык, затем подключаемся к Wi-Fi сети. После подключения отобразится зелёная надпись, что означает успешное подключение.

Следующим шагом устанавливаем нужный часовой пояс. Система видеорегистратора должна отформатировать установленный жёсткий диск под себя.

Далее предлагается просмотреть заранее подключённые камеры — нас это пока не интересует, пропускаем. Затем устанавливаем пароль для администратора.

Добавление регистратора в приложение eCCloud

С помощью QR-кода слева скачиваем приложение для удалённого подключения, а с помощью QR-кода справа добавляем регистратор в это приложение.

Для добавления регистратора в приложение eCCloud запускаем его и проходим короткую регистрацию: достаточно ввести адрес электронной почты и придумать пароль. Нажимаем «Добавить устройство» и даём приложению все запрашиваемые разрешения для корректной работы.

Выбираем вариант добавления «сканирование», наводим камеру смартфона на экран регистратора, выбираем имя для оборудования и нажимаем «Далее».

Добавление беспроводных камер

Чтобы добавить и сохранить беспроводную камеру, необходимо зайти в настройки сети и выключить работу по Wi-Fi сети. Включаем камеру и подключаем её к регистратору с помощью патчкорда.

Теперь в данном разделе будет отображаться камера. Её можно выбрать и сохранить на канале просмотра. После выполненных действий аналогичную процедуру проделываем со всеми камерами.

После завершения можно снова включить работу по Wi-Fi сети — камеры будут работать без Ethernet-кабеля.

Обзор интерфейса и настроек

Страница устройства в приложении выглядит следующим образом. Под каналами просмотра доступны стандартные опции: активация звука, короткая видеозапись, скриншот, изменение количества отображаемых камер. Внизу — данные о сработках датчика движения, раздел фотоальбом для просмотра сохранённых записей, настройки тревоги и общая информация.

В общих настройках доступна смена языка, разрешение, можно изменить метод вывода звука (так как у регистратора есть аудиовыход миниджек) и установить необходимую громкость. Справа — общая информация с идентификационным номером, именем устройства и версией прошивки.

В разделе «Камера» собраны настройки подключённых камер к определённому каналу просмотра: можно включить или выключить канал, выбрать, получать уведомления или нет, задать параметры для детекции движения (чувствительность и область), а также настройки видеопотока (яркость картинки, битрейт и частота кадров).

В разделе «Сеть» находятся все настройки сетевого адаптера и работы камер в беспроводной сети: можно переключиться на другую Wi-Fi сеть, задать индивидуальные параметры для беспроводной сети камер, задать каскадную работу или с повторителем, активировать дополнительные опции, такие как просмотр через облако и активация RTSP-потока.

В разделе «Диск» отображается вся информация о жёстком диске, доступно форматирование, а также информация для приложения и подключения устройства.

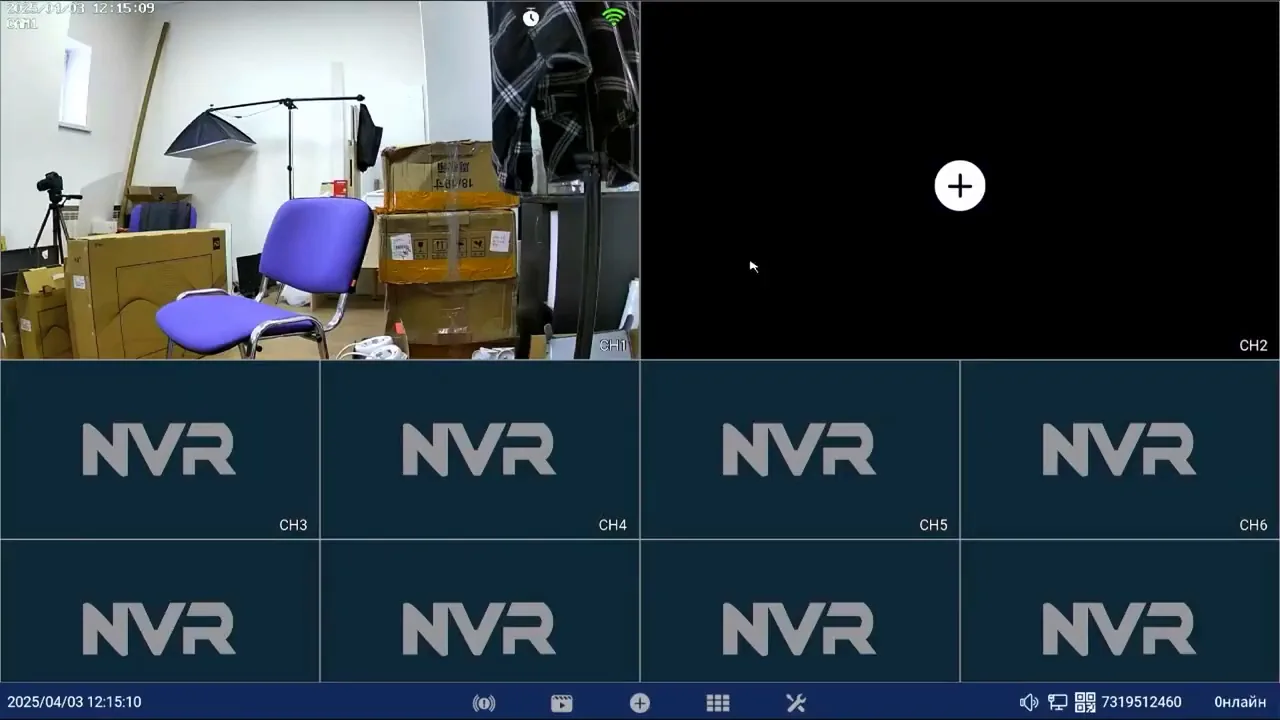

На канале просмотра доступна ручная настройка изображения (смена яркости и контрастности), цифровое увеличение, управление для камер с поворотным механизмом. Отсюда же можно перейти в раздел воспроизведения для просмотра сохранённых записей и изменения сетки просмотра. Справа внизу отображается информация о подключении.
