Настройка ZigBee модемов «ZigZag»

Модификации модемов «ZigZag»

Модемы «ZigZag» представлены в нескольких модификациях, которые различаются по назначению и виду подключения. Это позволяет использовать их в разнообразных сетевых конфигурациях и условиях эксплуатации.

Среди основных модификаций можно выделить координатор WIG, маршрутизатор WIG и обычный маршрутизатор. Каждая из этих модификаций имеет свои особенности и предназначена для решения определённых задач в сети.

Выбор конкретной модификации зависит от требований к сетевой инфраструктуре и условий эксплуатации. Например, координатор WIG используется для управления сетью и обеспечения связи с ПЦН, а маршрутизаторы — для организации передачи данных между устройствами.

Подключение координатора WIG

Координатор WIG подключается к ПЦН посредством линии интерфейса RS-485. Это обеспечивает надёжное и стабильное соединение с системой управления.

В плане электропитания координатор WIG обладает гибкостью: он может получать питание либо непосредственно от ПЦН, либо от отдельного источника питания, например, RIP. Это повышает универсальность устройства и упрощает его интеграцию в существующую инфраструктуру.

Для оптимальной работы координатор WIG устанавливается на антенну МЭЧТУ рядом с приёмной антенной ZigBee. Такое расположение способствует улучшению качества сигнала и эффективности работы устройства.

После подключения необходимо убедиться в наличии сигнала и стабильности соединения. Это можно сделать с помощью специального программного обеспечения, которое позволяет отслеживать состояние координатора и параметры связи.

Программирование координатора

Для начала процесса программирования координатора необходимо осуществить его подключение к компьютеру. Существует два способа подключения: через разъём программирования с использованием адаптера Prog Micro 3 или через USB-порт.

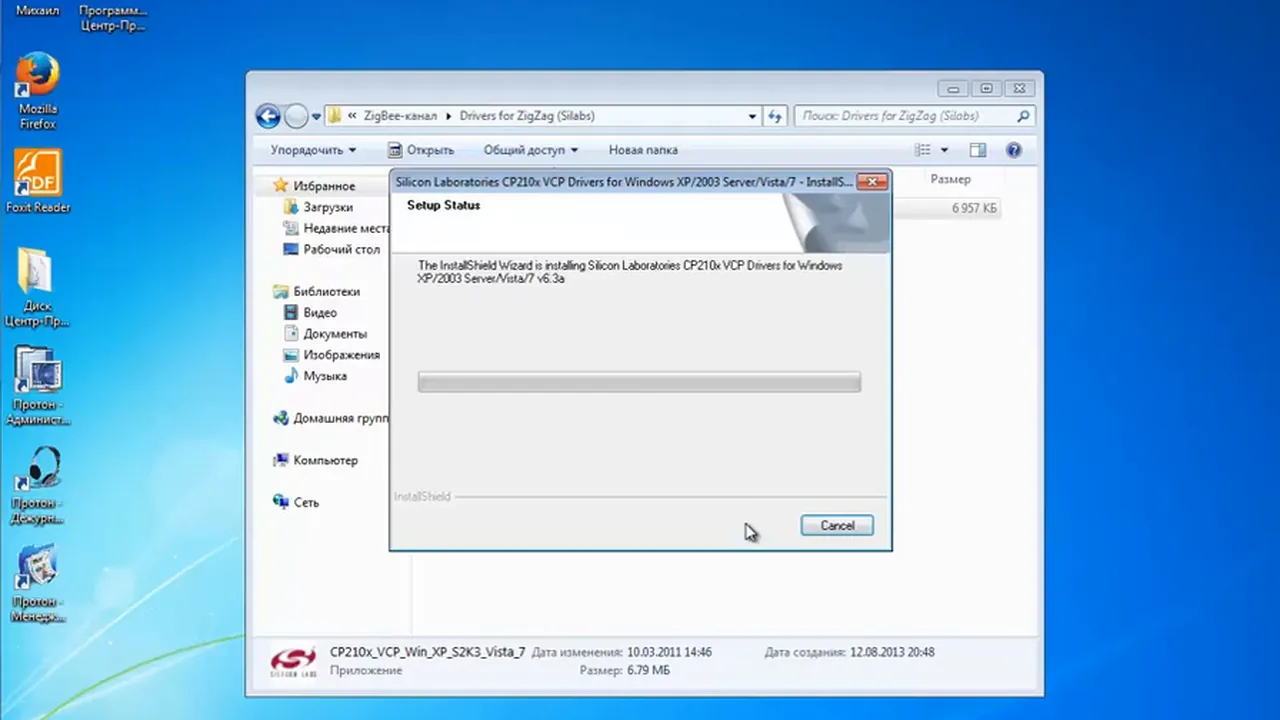

После физического подключения устройства следует установить необходимые драйверы. Драйверы предоставляются на диске «Центр Протон». Их установка обязательна для обеспечения корректной работы с координатором и возможности его программирования.

После установки драйверов необходимо запустить программное обеспечение для программирования координатора. В программе можно задать все необходимые параметры и настройки, которые потребуются для работы устройства в сети.

Настройка параметров координатора

В процессе настройки координатора необходимо записать несколько ключевых параметров: сетевой адрес, ключ шифрования linkkey и ключ шифрования networkkey. Эти данные являются основой для дальнейшей работы с устройством и его интеграции в систему.

Записанные параметры будут использоваться при программировании маршрутизаторов, что позволит обеспечить их корректное взаимодействие с координатором. Правильная настройка этих параметров критически важна для функционирования всей системы.

Дополнительно можно указать код системы и номер объекта. Эти данные позволят получать сообщения от координатора, что может быть полезно для мониторинга и управления системой.

После ввода всех параметров необходимо сохранить настройки и перезапустить координатор, чтобы изменения вступили в силу. Затем следует проверить корректность настроек с помощью программного обеспечения.

Подключение и настройка маршрутизаторов

Маршрутизаторы WIG предназначены для подключения к объективным устройствам Proton 8 и Proton 16. Это позволяет организовать передачу данных в системе и обеспечить взаимодействие между элементами сети.

После подключения маршрутизаторы WIG передают информацию на координатор. При необходимости они могут осуществлять передачу данных через промежуточные маршрутизаторы, что обеспечивает гибкость в построении сетевой инфраструктуры и позволяет оптимизировать путь сигнала.

Для корректной работы маршрутизаторы следует устанавливать в тёплом помещении или в герметичном корпусе недалеко от передающей антенны. Это обеспечивает защиту оборудования от неблагоприятных внешних условий и способствует стабильной работе устройства.

Перед началом работы с маршрутизаторами необходимо настроить их параметры, включая сетевой адрес и ключи шифрования. Это позволит обеспечить безопасное и надёжное взаимодействие с координатором и другими устройствами в сети.

Практика

Чек-лист по материалу

• Определить модификацию модема.
• Подключить координатор к ПЦН или источнику питания.
• Установить драйверы на компьютер.
• Подключить координатор к компьютеру для программирования.
• Записать параметры координатора (сетевой адрес, ключи шифрования).
• Настроить параметры входов координатора.

Справка

Термины из видео

ZigBee

Протокол для создания беспроводных персональных сетей.

ПЦН

Пульт централизованного наблюдения.

ППКОП

Прибор приёмно-контрольный охранно-пожарный.

Координатор WIG

Модификация модема с внешним герметичным исполнением, настраивающая сеть ZigBee.

Маршрутизатор WIG

Модификация модема, передающая информацию на координатор или через промежуточные маршрутизаторы.

RS-485

Стандарт интерфейса для связи устройств.
