Новые бесконтактные мультиформатные считыватели Proxy-6 от «Болид»

Коротко

Главный ответ

Компания «Болид» представила новые бесконтактные мультиформатные считыватели серии Proxy-6, предназначенные для считывания кода с карт и передачи его на приборы или контроллеры. Считыватели поддерживают карты HID ProxCard II, Em-marine и MIFARE, совместимы с интерфейсами Wiegand-26, Wiegand-44 и Dallas Touch Memory, оснащены сенсорной кнопкой и доступны в трёх цветах. Модели Proxy-6EHM обеспечивают защищённый режим работы с картами MIFARE, предотвращая копирование идентификаторов.

Главное из материала

Основные выводы

Считыватели Proxy-6 поддерживают карты HID ProxCard II, Em-marine и MIFARE (в моделях Proxy-6EHM).
Реализована защита от копирования карт MIFARE с помощью трёх вариантов защищённого режима.
Считыватели совместимы с интерфейсами Wiegand-26, Wiegand-44 и Dallas Touch Memory.
Встроенная сенсорная кнопка позволяет управлять доступом и шлейфами по одной карте при подключении к приборам С2000-2 и С2000-4.
Новые считыватели дешевле предыдущих моделей и доступны для заказа.

Общее описание и поддерживаемые карты

Компания «Болид» представляет новые бесконтактные мультиформатные считыватели серии Proxy-6. Они предназначены для считывания кода с карточек и передачи его на приборы или контроллеры. В информационной системе «Орион» считыватели используются для управления шлейфами и разделами охранно-пожарной сигнализации, а также для идентификации пользователей в точках доступа СКУД.

Модели Proxy-6EHU поддерживают карты HID ProxCard II и Em-marine, а Proxy-6EHM дополнительно поддерживает MIFARE. В считывателях Proxy-6EHM-B, Proxy-6EHM-G, Proxy-6EHM-W реализован функционал работы с защищёнными секторами карт MIFARE (защищённый режим), позволяющий обеспечить защиту от копирования идентификационных карточек.

Дизайн и монтаж

Считыватели имеют современный минималистичный дизайн и доступны в трёх цветах: белом, сером и чёрном. Монтаж возможен в обычный подрозетник или накладным способом с помощью специального пластикового основания из комплекта. В подрозетнике удобнее осуществлять монтаж проводов.

В считывателях используются самозажимные клеммы, рассчитанные на сечение 0.2 мм².

Интерфейсы и совместимость

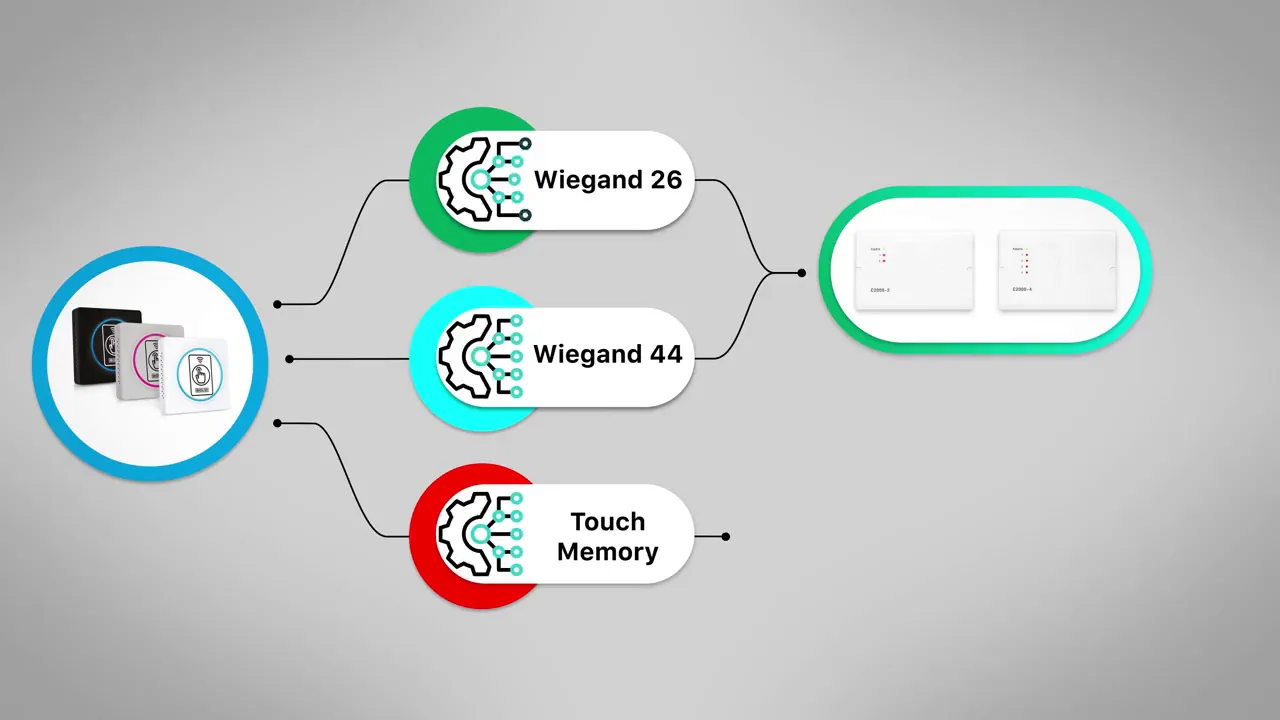

Поддерживаются интерфейсы Wiegand-26 и Wiegand-44, что позволяет подключать считыватели к контроллерам доступа как «Болид», так и других производителей. Интерфейс Dallas Touch Memory позволяет использовать считыватели совместно с охранными приборами, например, С2000-2, С2000-4, С2000-BKI, О4С и другими.

Режимы работы считывателя (выходной интерфейс, полярность сигнала управления индикацией, светодиодная индикация в дежурном режиме, опрос сенсорной кнопки) настраиваются автономно или с помощью ПО.

Сенсорная кнопка и управление

В считывателе имеется сенсорная кнопка, с её помощью можно одной картой управлять открытием двери и снятием шлейфов с охраны при подключении к С2000-2 или С2000-4.

Защищённый режим работы с MIFARE

При использовании недорогих карт Em-marine и ключей Touch Memory существует возможность клонирования идентификаторов пользователей. Proxy-6EHM защищает от подделок карт MIFARE.

Реализованы три варианта защищённого режима: 1) используется заводской уникальный номер карты, но передаётся только после успешной авторизации к определённому сектору карты (номер сектора и ключ задаются при настройке); 2) в качестве идентификатора используется сгенерированный при активации код, хранящийся в защищённой области памяти карты; 3) аналогичен второму, но код дополнительно защищён стойким шифрованием.

Настройка и инициализация карт

Для инициализации карт разработаны считыватели Proxy-6-USB. Они позволяют считывать карты в форматах UProg или ABD-RMRN-PRO и инициализировать защищённый режим с помощью специального ПО «UProgProxy-6-USB Security». Для подключения считывателя к компьютеру используется универсальный мультиформатный преобразователь USB-RS.

Настройка считывателей возможна с помощью мастер-карты. Для подготовки мастер-карт и пользовательских карт используется USB-считыватель Proxy-6-USB-B (Proxy-6-USB-G, Proxy-6-USB-W) и бесплатное ПО «UProgProxy-6-USB Security».

Практика

Чек-лист по материалу

Выберите модель считывателя в зависимости от требуемых карт: Proxy-6EHU для HID ProxCard II и Em-marine, Proxy-6EHM для HID ProxCard II, Em-marine и MIFARE.
Определите способ монтажа: в подрозетник или накладной с использованием пластикового основания из комплекта.
Подключите считыватель к контроллеру или прибору через интерфейсы Wiegand-26, Wiegand-44 или Dallas Touch Memory.
Настройте режимы работы считывателя (выходной интерфейс, полярность сигнала управления индикацией, светодиодная индикация, опрос сенсорной кнопки) автономно или с помощью ПО.
Для инициализации карт и настройки защищённого режима MIFARE используйте USB-считыватель Proxy-6-USB и ПО «UProgProxy-6-USB Security».
При необходимости используйте сенсорную кнопку для управления доступом и шлейфами по одной карте (при подключении к С2000-2 или С2000-4).

Справка

Термины из видео

Proxy-6: Серия новых бесконтактных мультиформатных считывателей от компании «Болид».
HID ProxCard II: Стандарт карт доступа, поддерживаемый считывателями Proxy-6.
Em-marine: Стандарт карт доступа, поддерживаемый считывателями Proxy-6.
MIFARE: Стандарт карт, поддерживаемый моделями Proxy-6EHM, с возможностью защищённого режима.
Wiegand-26: Интерфейс передачи данных, поддерживаемый считывателями Proxy-6.
Wiegand-44: Интерфейс передачи данных, поддерживаемый считывателями Proxy-6.
Dallas Touch Memory: Интерфейс, позволяющий использовать считыватели совместно с охранными приборами.
Сенсорная кнопка: Встроенная кнопка в считывателе, позволяющая управлять доступом и шлейфами по одной карте.
Proxy-6-USB: USB-считыватель для инициализации карт и настройки защищённого режима.
UProgProxy-6-USB Security: Бесплатное программное обеспечение для настройки защищённого режима считывателей Proxy-6.
