На вебинаре представлены новые стили оборудования ИСБ Rubezh R3 для Renga, разработанные с учетом пожеланий проектировщиков. Показаны практические примеры подключения извещателей, работы с базовыми основаниями и устройствами с несколькими исполнениями. Анонсирован типовой проект по ПНСТ 909-2024 ч.1.

Главное из материала

Основные выводы

Новые стили оборудования Rubezh R3 для Renga доступны на сайте в виде шаблона проекта и отдельных стилей.
Перечень оборудования расширен и актуализирован, исключены снятые с производства устройства.
Добавлены исполнения автоматических извещателей без базовых оснований, совместимые с основаниями для подвесного потолка и базами-изоляторами из E1B R3.
У каждого устройства индивидуальное УГО с возможностью вращения, смещения, поворота, наложения и зеркального отображения.
Для устройств с несколькими исполнениями (шкафы, источники питания) можно динамически менять типоразмер, но номенклатуру нужно вводить вручную из инструкции.

Обзор новых стилей оборудования Rubezh R3 для Renga

Стили разработаны компанией Rubezh для платформы Renga. Renga — отечественная BIM-платформа для проектирования инженерных систем, включая пожарную безопасность. Стили созданы с использованием языка STDL для управления поведением объектов. Перечень оборудования расширен и содержит только актуальные устройства, снятые с производства исключены.

Изменения в стилях пожарных извещателей

Добавлены исполнения автоматического дымового, теплового и комбинированного извещателей без базовых оснований. Они совместимы с базовым основанием для подвесного потолка и базами-изоляторами из E1B R3. Базовое основание для перекрытия выполнено как единое целое с автоматическими извещателями. Внешний вид оборудования пересобран для более точных габаритов и узнаваемости.

Условные графические обозначения (УГО) и их настройка

У каждого устройства используется индивидуальное УГО для повышения читаемости планов. УГО можно вращать, смещать по осям X и Y, поворачивать по градусам, накладывать и отображать зеркально. Настройка УГО доступна через параметры устройства.

Начало работы: шаблон проекта и отдельные стили

На сайте доступны два варианта: шаблон Rubezh R3 и стили Rubezh R3. При использовании шаблона проект изначально наполнен всем оборудованием, нужно выбрать нужные устройства из категории электроустановочные изделия. При использовании отдельных стилей можно параллельно открыть два проекта: рабочий и проект со стилями, и копировать устройства через Ctrl+C и Ctrl+V.

Подключение извещателей и работа с базовыми основаниями

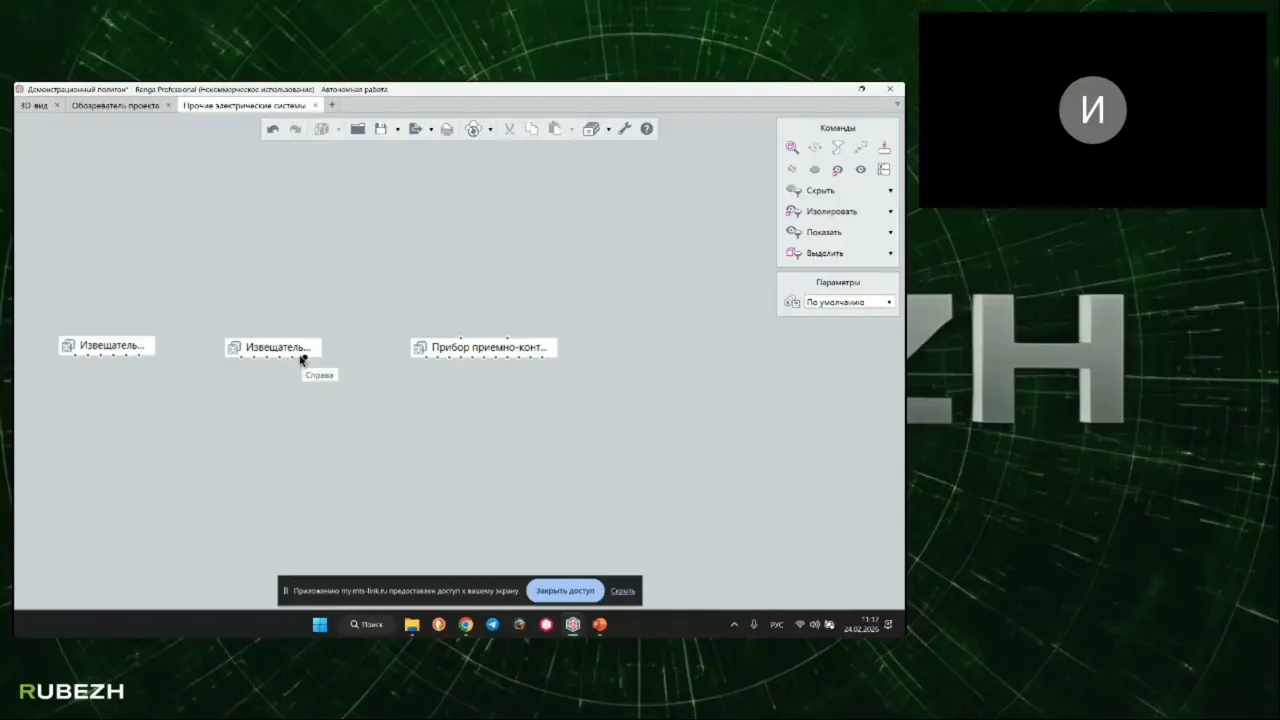

Подключение извещателей осуществляется через электрические системы. У извещателей больше портов, чем в реальности (6 вместо 2), для удобства трассировки. Ориентация портов определяется по индикатору: сторона с индикатором — левая. Для подключения извещателя без базового основания нужно скопировать извещатель и основание, совместить их, подключить извещатель к изолятору, затем к адресной линии. Устройства можно группировать для удобства выделения и копирования.

Устройства с несколькими исполнениями и типовой проект

К устройствам с несколькими исполнениями относятся шкафы управления и источники резервного электропитания. В параметрах устройства указан типоразмер, тип и номенклатура; 3D-модель соответствует типоразмеру. При выборе другого типоразмера из списка модель динамически меняется. Номенклатуру нужно вручную копировать из инструкции (шаблона) в свойства устройства для корректного отображения в спецификации. Анонсирован типовой проект 23-этажного жилого дома по СП484 с изменениями 1, включающий пожарную сигнализацию, оповещение, дымоудаление и внутренний пожарный водопровод. Проект будет соответствовать ПНСТ 909-2024 часть 1 (предварительный национальный стандарт РФ) для цифровых информационных моделей объектов непроизводственного назначения.

Практика

Чек-лист по материалу

Скачать шаблон проекта или стили Rubezh R3 с сайта.
При использовании шаблона выбрать нужные устройства из категории электроустановочные изделия.
При использовании отдельных стилей открыть два проекта и копировать устройства через Ctrl+C и Ctrl+V.
Для подключения извещателя определить ориентацию портов по индикатору.
При работе с извещателями без базового основания совместить извещатель с основанием и подключить через изолятор.
Сгруппировать извещатель и основание для удобства дальнейшего копирования.
Для устройств с несколькими исполнениями выбрать типоразмер в параметрах и вручную ввести номенклатуру из инструкции.
Проверить корректность отображения в спецификации.

Справка

Термины из видео

Renga: Отечественная BIM-платформа для проектирования инженерных систем, включая системы пожарной безопасности.
STDL: Язык, используемый для создания стилей оборудования в Renga, позволяющий гибко управлять поведением объектов и их параметров.
УГО: Условное графическое обозначение — символ, используемый на планах для обозначения устройств; в новых стилях у каждого устройства индивидуальное УГО с возможностью настройки.
Базовое основание: Компонент, к которому подключается извещатель; может быть для подвесного потолка, для перекрытия или с изолятором.
E1B R3: База-изолятор, совместимая с извещателями без базовых оснований.
ПНСТ 909-2024: Предварительный национальный стандарт Российской Федерации, устанавливающий требования к цифровым информационным моделям объектов непроизводственного назначения (часть 1 — жилые здания).
