Обзор 4-мегапиксельной уличной IP-камеры BEWARD BD4640RCV2 с 2xWDR и PoE

Разрешение и соотношение сторон

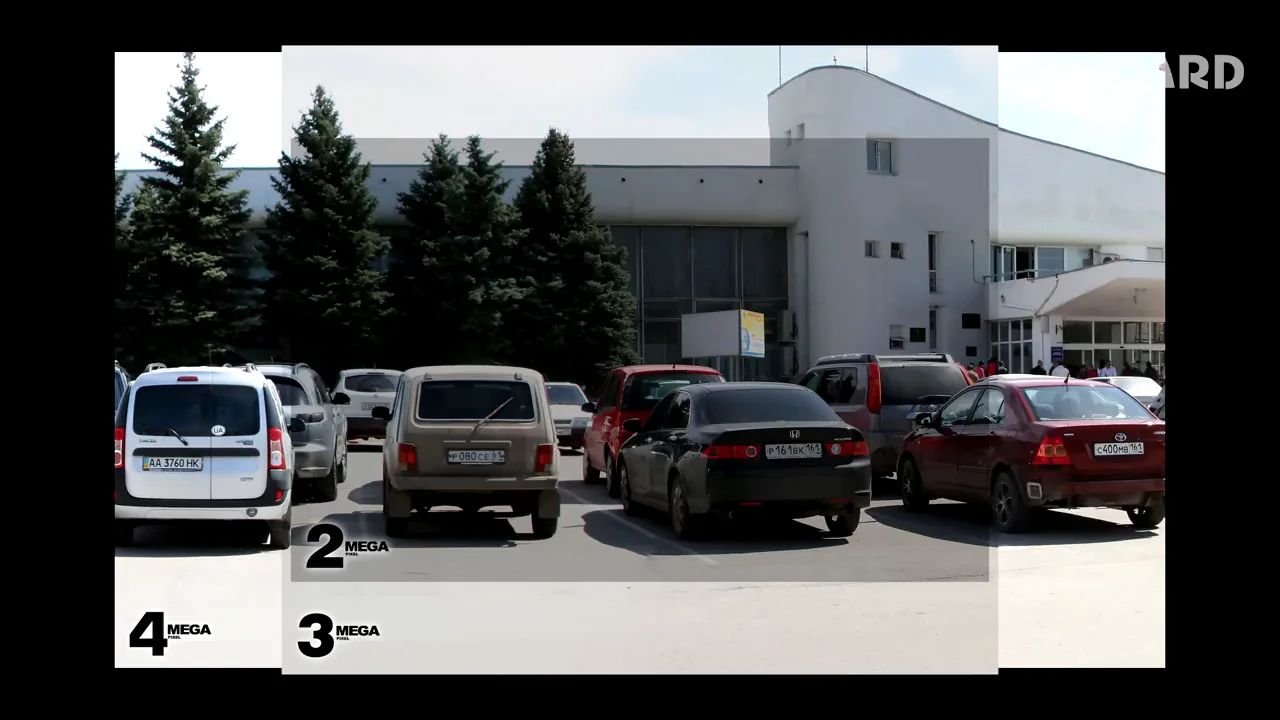

Камера формирует кадр с разрешением 2688x1512 пикселей. Чтобы понять преимущества такого разрешения и соотношения сторон, в исходнике сравниваются популярные разрешения 2, 3 и 4 Мп.

Для 3 Мп по отношению к 2 Мп прирост количества пикселей даёт дополнительные зоны обзора в основном по вертикали, которые не всегда информативны. Для 4 Мп дополнительные зоны обзора появляются по горизонтали, либо при одинаковом угле обзора 4 Мп по сравнению с 2 Мп обеспечивают более высокую детализацию по всему кадру.

Режим 2 Мп без потери угла обзора

Высокое разрешение имеет не только преимущества, но и недостатки, например большой размер видеопотока. Распространённый способ снизить поток — переключить камеру в режим с меньшим разрешением. В обычных камерах высокого разрешения при переключении с более высокого разрешения на 2 Мп за счёт кропа уменьшается угол обзора, при этом чувствительность ниже, чем у обычной 2-мегапиксельной камеры на том же угле обзора.

4-мегапиксельные модели BEWARD лишены этого недостатка. При переключении в режим 2 Мп пиксели группируются в сегменты и используется вся площадь матрицы. Угол обзора не изменяется, а чувствительность сохраняется близкой к 2-мегапиксельным камерам благодаря передовой матрице. Это позволяет считать 4-мегапиксельные камеры BEWARD полноценной заменой 2-мегапиксельных моделей.

Аппаратный 2xWDR (Double Scan)

Камера имеет возможности обработки сцены с сильным перепадом освещённости благодаря функции 2-кратного аппаратного расширения динамического диапазона Double Scan. При работе Double Scan камера снимает два кадра с разными значениями электронного затвора. После комбинирования этих кадров формируется картинка с высоким качеством отображения как очень тёмных, так и засвеченных участков изображения.

Такой подход гораздо эффективнее, чем цифровой способ расширения динамического диапазона.

Оптика и питание

Несмотря на компактные размеры, в камере установлен чувствительный варифокальный объектив. Диапазон настройки объектива охватывает фокусное расстояние от 3 до 10,5 мм.

Модификации камеры позволяют организовать работу различными способами: с питанием от источника постоянного тока 12 В или по технологии PoE, либо с питанием камеры только по технологии PoE. Однако в последнем случае сетевой кабель подключается к камере через специальный герметичный морозоустойчивый разъём. Это максимально упрощает процесс установки камеры — не требуется дополнительное монтажное оборудование.

Уличная эксплуатация и подсветка

BD4640RCV2 предназначена для работы на улице. Камеру можно эксплуатировать при температурах от минус 40 до плюс 50 градусов Цельсия.

Модель оборудована капотом подсветки с диодами третьего поколения, которые отличаются от обычных повышенной мощностью, увеличенным ресурсом работы и стабильностью параметров.

Кодирование и уведомления

BD4640RCV2 способна одновременно кодировать до четырёх видеопотоков в форматах H.264 и MJPEG. Поддержка высокоэффективного кодека H.264 High Profile гарантирует наилучшее качество изображения при небольшом размере файла.

Камера способна автоматически регистрировать тревожные события и отправлять уведомления о них на электронную почту, карту памяти формата microSD и FTP-сервер. Поддержка протокола ONVIF значительно расширяет область применения камеры в системах видеонаблюдения. В комплекте поставки вместе с камерой поставляется профессиональное программное обеспечение на 36 каналов.

Практика

Чек-лист по материалу

• Сравнить требуемый угол обзора и детализацию для выбора между 4 Мп и 2 Мп режимами.
• Настроить 2xWDR для сцен с сильным перепадом освещённости.
• Выбрать модификацию питания: 12 В, PoE или только PoE с герметичным разъёмом.
• Настроить варифокальный объектив в диапазоне 3.0–10.5 мм под задачу.
• Проверить работу ИК-подсветки и механического ИК-фильтра в ночное время.
• Настроить до 4 потоков H.264/MJPEG и параметры записи на NAS/microSD.
• Активировать детекторы движения и уведомления на email/FTP.
• Убедиться в совместимости с ПО через ONVIF и использовать комплектное ПО на 36 каналов.

Справка

Термины из видео

Double Scan

Аппаратная функция 2-кратного расширения динамического диапазона: камера снимает два кадра с разными значениями электронного затвора и комбинирует их.

WDR

Расширенный динамический диапазон, позволяющий одновременно отображать тёмные и засвеченные участки сцены.

Варифокальный объектив

Объектив с изменяемым фокусным расстоянием; в данной камере диапазон 3.0–10.5 мм.

PoE

Технология передачи электропитания по сетевому кабелю Ethernet.

H.264 High Profile

Профиль видеокодека H.264, обеспечивающий высокое качество изображения при небольшом размере файла.

ONVIF

Протокол совместимости сетевых устройств видеонаблюдения, расширяющий область применения камеры.
