Обзор компонентов пожарной сигнализации: извещатели, оповещатели и приборы

Дымовые извещатели

В системе пожарной сигнализации установлено 16 штук извещателей, возможно модели ИП-212-3СУ. Эта модель считается устаревшей, её называют «древним динозавром». Таким образом, основу системы составляют именно эти устройства, и их количество определяет общую конфигурацию.

Помимо основных, имеются автономные извещатели: ИП-212-18-9А, «Шмель» и ИП-212-142 с севшей батарейкой. Эти устройства работают независимо, но их наличие указывает на то, что часть помещений оснащена дополнительными средствами обнаружения дыма.

Также в перечне присутствуют советский ИП-135 и Астра-421. Эти модели относятся к более ранним или специализированным решениям, что подтверждает разнородность используемого оборудования.

Датчики и кнопки

В состав системы входят датчики Astro-R. Они, вероятно, используются для контроля различных параметров, однако их конкретная функция не уточняется.

Для организации вызова предусмотрены кнопки для звонка. Кроме того, имеется датчик двери для металлической двери, который, по-видимому, фиксирует её открытие или закрытие.

Также установлены два извещателя ИП-102 и считыватель. Эти элементы дополняют систему, обеспечивая идентификацию или управление доступом.

Звуковые оповещатели

В состав системы звукового оповещения входят два извещателя ИП-1, которые, вероятно, предназначены для дублирования сигналов тревоги. Для визуального оповещения используются два маяка 12 КП, обеспечивающие световую индикацию в дополнение к звуковой. Управление и интеграция этих устройств осуществляется через прибор Астра-10, который, судя по всему, является контроллером или панелью управления.

Помимо основных оповещателей, в систему включён дверной звонок фирмы Чистон, который может использоваться для подачи звукового сигнала при входе или в качестве дополнительного уведомления. Также имеется звонок громкого боя МЗМ-1 2007 года выпуска, предназначенный для создания мощного звукового сигнала в случае тревоги. Все эти компоненты вместе образуют многоуровневую систему звукового и светового оповещения.

Таблички и ручные извещатели

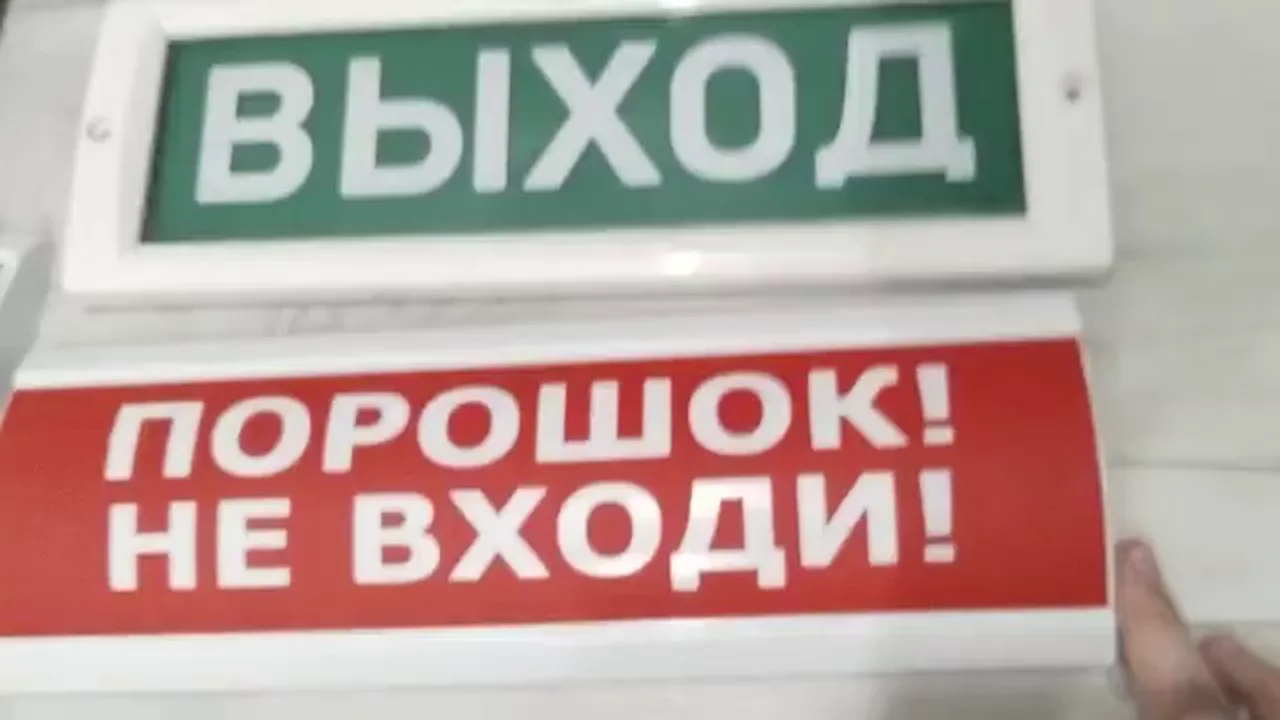

Для обозначения путей эвакуации и элементов системы безопасности используются различные таблички: Люкс-12, Кресток-12 (две штуки), ДБО-215, молния-12, а также табличка с надписью «Порошок не входи». Эти таблички помогают идентифицировать оборудование и предупреждают о возможных опасностях.

Ручные извещатели представлены широким набором моделей: ИП-Р, ДП-513-10 (починен), ДОН-Р, ПР-513-10, ИП-Р-513-11, ТКЗ-Р3, ИП-Р-513, ИП-Р-513-6, ПР-И, ИП-Р Кайска, а также два ИП-Р-3 СУ. Все они предназначены для ручной активации сигнала тревоги. Кроме того, в систему включены тревожная кнопка, дверной звонок и выключатель Рексант, которые могут выполнять функции ручного управления или дублирования сигналов.

Динамики и приборы

В состав акустической системы входят динамики нескольких моделей. Уже используются АЭС-22, ОР-ФЕ-М-1, два динамика ИВОГА-ПА-10, два динамика САНАТА-3, а также ожидается поступление САНАТА-М и АЭС-2-1. Таким образом, ассортимент динамиков включает как уже установленные, так и перспективные модели.

Для управления и настройки применяются специализированные приборы. В их числе САНАТА-К, прибор с гранями 16, прибор с гранями 3, БП-20 и прибор с гранями 8. Эти устройства обеспечивают контроль и регулировку параметров системы.

Важно отметить, что три прибора появились в наличии. Это означает, что количество доступных приборов увеличилось, что может повлиять на возможности настройки и управления динамиками.

Щитки и ключи

Для распределения и коммутации используются щитки двух типов: щирен-24 и щирен-48. Эти щитки поставляются компаниями ЕК и РОС-ЭЛФ. Таким образом, щитки обеспечивают подключение и защиту электрических цепей системы.

Ключи от Astro-R предназначены для управления доступом или коммутацией. Они дополняют щитки, позволяя управлять подачей питания или сигналов. Совместное использование щитков и ключей обеспечивает надежную и безопасную работу оборудования.

Практика

Чек-лист по материалу

• Проверить работоспособность дымовых извещателей, особенно автономных.
• Заменить батарейку в ИП-212-142.
• Проверить крепление датчика двери для металлической двери.
• Убедиться в исправности звуковых оповещателей и звонков.
• Проверить наличие и читаемость табличек.
• Осмотреть ручные извещатели на предмет повреждений.
• Проверить работу динамиков и приборов.
• Убедиться в наличии ключей от щитков.
