Стенд охранно-пожарной сигнализации на двух приёмно-контрольных приборах LUTCH и Quartz

Введение и состав стенда

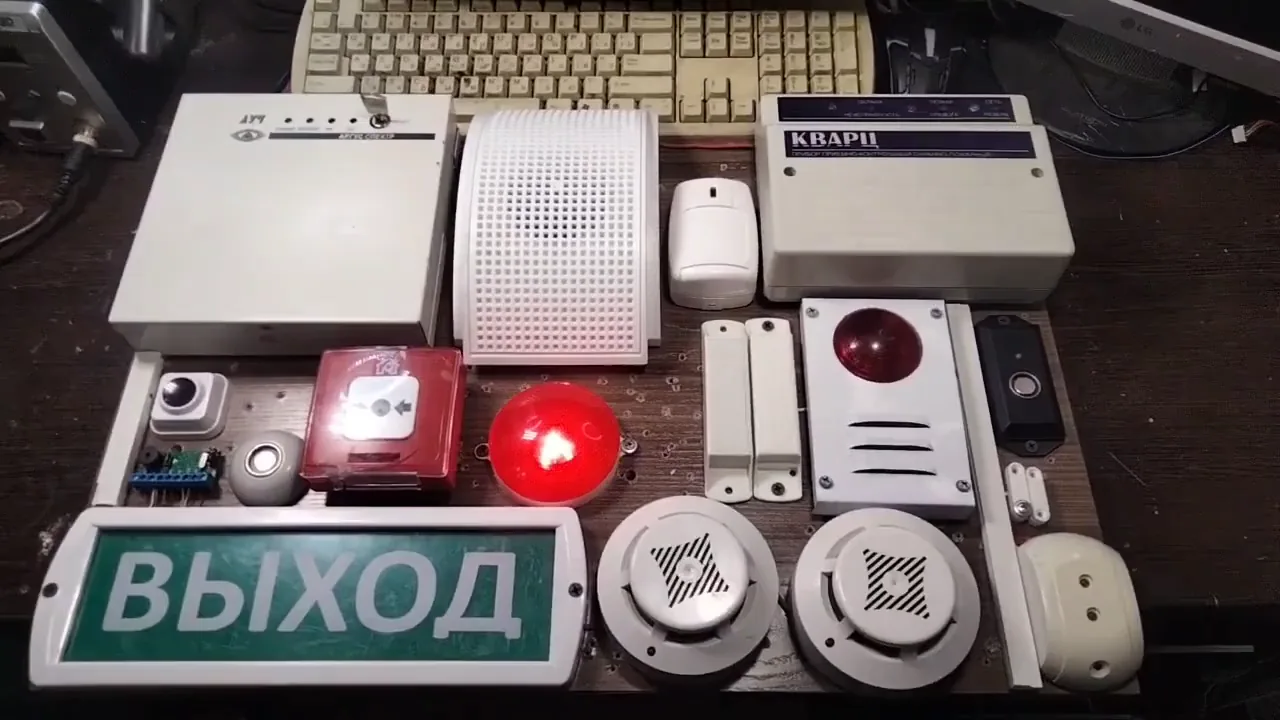

Стенд охранно-пожарной сигнализации построен на основе двух приёмно-контрольных приборов: LUTCH (Argus Specter) и Quartz. Оба прибора являются одношлейфными, что определяет их базовую конфигурацию. В состав стенда входят: LUTCH, саната M, фотон 9, Quartz, кнопка звонка (кнопка выхода для SKUDO), контроллер ZTR, контроллер SKUDO, считыватель Touchmemory, кнопка IPR51310, маяк 12S, имитатор дверного замка (электромагнитного), табличка выход TOPAS 12, два датчика DIMO ARTON IPD3 1M, SMK, датчики открытия EO 102-26, EO 102-14, считыватель Touchmemory, маяк 12K, Astra S.

Перечисленные компоненты образуют единую систему, в которой каждый элемент выполняет свою функцию. Приёмно-контрольные приборы LUTCH и Quartz обеспечивают приём сигналов от подключённых датчиков и управление оповещением. Исполнительные устройства, такие как маяки 12S и 12K, имитатор дверного замка, а также контроллеры ZTR и SKUDO, взаимодействуют с приборами для реализации охранных и пожарных функций. Считыватели Touchmemory и кнопки (звонка, IPR51310) служат для управления доступом и постановки/снятия с охраны.

Таким образом, стенд представляет собой комплексное решение, объединяющее охранные и пожарные функции на базе двух одношлейфных приборов. Состав стенда подобран так, чтобы продемонстрировать работу различных типов датчиков (дыма, открытия) и исполнительных устройств в рамках единой системы.

Работа пожарной части (LUTCH)

Прибор LUTCH отвечает за пожарную часть стенда. Он стоит на охране и ставится/снимается механическим ключом. Кнопка IPR51310 отжимается, что приводит к перезапросу состояния. При тревоге звучит сообщение: 'Внимание, пожарный трезога, срочно всем покинуть повещение'. В LUTCH отсутствует линия светового оповещения, имеется только звуковое, а также реле УПВ и ПЦН. На табличке выход подключено реле УПВ.

LUTCH сигнализирует о снятии шлейфа с охраны как о неисправности. Это означает, что при снятии шлейфа прибор воспринимает это состояние как нештатное и выдаёт соответствующее уведомление. Для проверки датчиков дыма используется резистах, вставляемый в технологическое отверстие. Таким образом, проверка работоспособности дымовых датчиков осуществляется путём имитации срабатывания с помощью резистаха.

Последовательность действий при работе с пожарной частью: постановка на охрану механическим ключом, снятие также ключом. При снятии шлейфа LUTCH сообщает о неисправности. Для проверки датчиков дыма необходимо вставить резистах в технологическое отверстие. При тревоге звучит голосовое сообщение, и срабатывает реле УПВ, подключённое к табличке выход.

Работа охранной части (Quartz)

Quartz используется в режиме ведомственной охраны. Постановка на охрану сопровождается одним звуковым подтверждением сирены, а снятие — двумя. После постановки на охрану датчик движения срабатывает, что указывает на его активное состояние. Задержка на выход составляет две минуты, что позволяет покинуть помещение до активации датчиков.

Для проверки датчиков открытия (СМК) используется инструкция AT-004. Имитация выхода из помещения выполняется открытием и закрытием датчика СМК, что позволяет убедиться в его работоспособности. Проверка маяка 12K осуществляется постукиванием отверткой, что приводит к срабатыванию Astra S.

Взаимодействие компонентов

При нажатии кнопки маяк гаснет — дверь открывается, когда горит — дверь заблокирована. Контроллеры ZTR и SKUDO управляют доступом, обеспечивая контроль над открытием и блокировкой двери. Считыватель Touchmemory используется для идентификации, позволяя распознавать пользователей и предоставлять доступ.

Имитатор дверного замка (электромагнитного) показывает состояние блокировки, отображая, заблокирована дверь или открыта. Таким образом, взаимодействие компонентов обеспечивает управление доступом и индикацию состояния двери.

Реклама Telegram-канала

Автор рекомендует подписаться на его Telegram-канал, доступный по ссылке https://t.me/slabotochnik2. Этот канал является дополнительным источником контента, где публикуются спойлеры к видео, советы и информация, которой может не быть на YouTube. Таким образом, подписчики получают доступ к эксклюзивным материалам, которые расширяют или дополняют видео.

Кроме того, в канале есть возможность общения с автором и задать ему вопросы. Это создаёт обратную связь и позволяет получать ответы непосредственно от создателя контента. Подписка на канал предоставляет доступ к этим дополнительным материалам и взаимодействию.

Практика

Чек-лист по материалу

• Проверить работоспособность LUTCH: постановка/снятие ключом, реакция на дым.
• Проверить кнопку IPR51310: отжатие, перезапрос.
• Проверить звуковое оповещение и реле УПВ.
• Проверить работу Quartz: постановка/снятие с охраны, задержка на выход.
• Проверить датчики движения (Astra S) и открытия (EO 102-26, EO 102-14).
• Проверить маяк 12K и считыватель Touchmemory.
• Убедиться в корректной работе имитатора дверного замка.

Справка

Термины из видео

Приёмно-контрольный прибор (ПКП)

Устройство, предназначенное для приёма сигналов от извещателей, контроля состояния шлейфов и управления оповещателями.

Шлейф

Электрическая цепь, соединяющая извещатели с приёмно-контрольным прибором.

LUTCH

Одноканальный приёмно-контрольный прибор производства компании Argus Specter, используемый в пожарном режиме.

Quartz

Одноканальный приёмно-контрольный прибор, используемый в охранном режиме (ведомственная охрана).

IPR51310

Кнопка выхода, используемая для разблокировки двери.

СМК

Магнитоконтактный извещатель, датчик открытия.

Astra S

Датчик движения, используемый в охранной сигнализации.

Реле УПВ

Реле управления пожарным водяным насосом или другим устройством оповещения.

ПЦН

Пульт централизованного наблюдения.

Touchmemory

Считыватель ключей Touch Memory.
