Обзор стенда охранно-пожарной сигнализации на приборе «Сигнал 10» и контроллере S2000-KDL

Введение и обзор оборудования

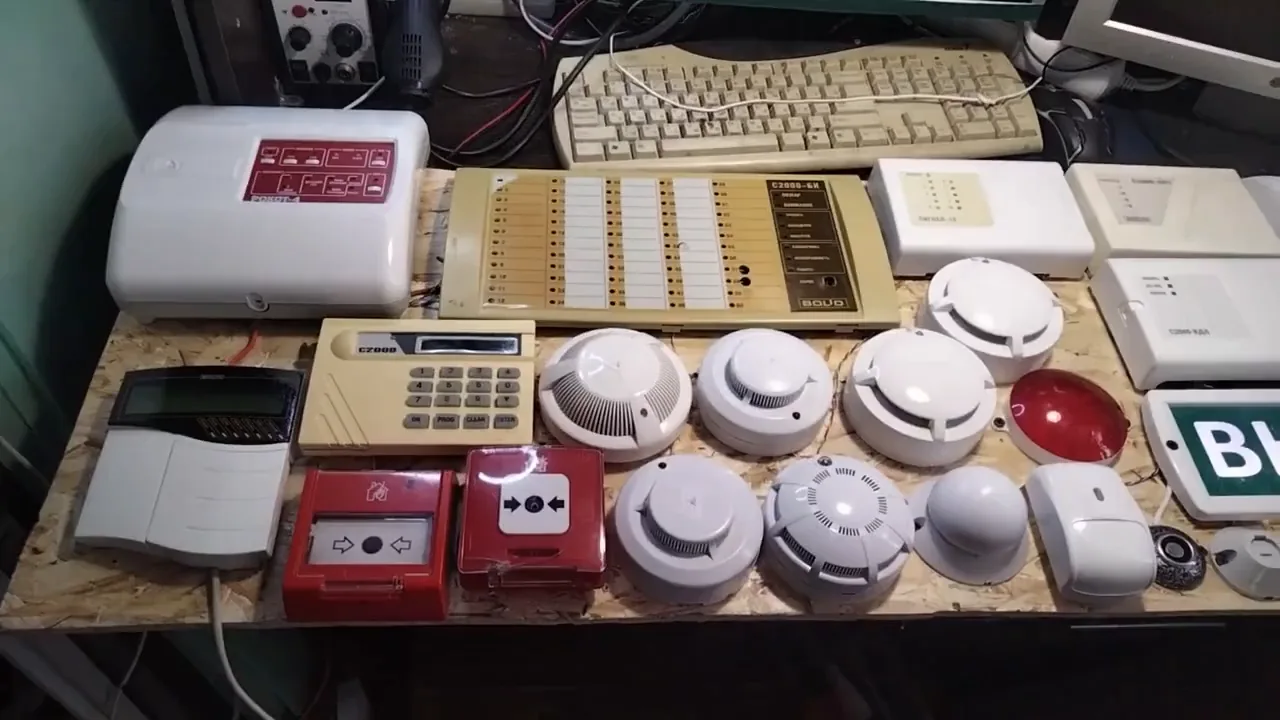

Стенд построен на приёмно-контрольном приборе «Сигнал 10» и контроллере двухпроводной линии связи S2000-KDL. Оборудование для стенда предоставил Матвей Гришин: S2000-K, S2000-BI, SP1, S2000-KS (не вместилась). В состав стенда входят: Рокот 4, S2000-BI, Сигнал 10, SP1, S2000-KDL, Саната 3, S2000-M версии 4.13, S2000-K, P212 187, P212 141M, DIP34A03, Mayak 12S, P212 145, Mayak 123M, FATON, считыватели ключей 3 SMK, EO-102-14, Astro-S, табличка выход тупас 12.

Таким образом, стенд объединяет широкий набор устройств, что позволяет моделировать различные сценарии работы систем безопасности. Центральными элементами являются «Сигнал 10» и S2000-KDL, обеспечивающие приём и обработку сигналов от подключённых компонентов.

Тест пожарной сигнализации с ИПР

На S2000-BI индикаторы 1-6 соответствуют ИПР, 3-6 — датчикам, 7-10 — охранной сигнализации, 11 — адресным устройствам. При сработке ИПР звучит сообщение «Внимание, пожарная тревога, всем сотрудникам и посетителям срочно покинуть здание». После отжатия ИПР система берётся под охрану.

Этот тест демонстрирует последовательность действий: активация ИПР приводит к запуску речевого оповещения, а возврат в исходное состояние — к постановке под охрану. Индикация на S2000-BI позволяет визуально контролировать состояние зон.

Тест пожарной сигнализации с неадресными датчиками

Для проверки неадресной системы используются датчики P212 187 и P212 141M. Шлейфы берутся под охрану, после чего выполняется тестовое воздействие на датчик. При сработке датчика появляется сигнал «Внимание», затем выполняется перезапрос состояния шлейфа.

Перезапрос позволяет убедиться, что сигнал не был случайным. Если после перезапроса состояние датчика остаётся изменённым, система может перейти к тревоге. Таким образом, последовательность «Внимание» — перезапрос является штатной реакцией на сработку неадресного датчика.

Тест считается успешным, если при взятых под охрану шлейфах сработка датчика приводит к появлению сигнала «Внимание» и последующему перезапросу. Это подтверждает исправность датчика и правильную настройку прибора.

Тест пожарной сигнализации с адресными датчиками

В адресной системе применяются датчики DIP34A03, подключённые к контроллеру S2000-KDL. Тест проводится с кнопки, что позволяет имитировать сигнал «Пожар» без физического воздействия на датчик.

При нажатии кнопки контроллер S2000-KDL получает соответствующий сигнал от адресного датчика. Это проверяет как связь между датчиком и контроллером, так и логику обработки тревожного события.

Успешное прохождение теста подтверждает, что адресный датчик DIP34A03 корректно передаёт сигнал «Пожар» на S2000-KDL, а система правильно его обрабатывает.

Тест охранной сигнализации с датчика движения

Для проверки охранной сигнализации с датчиком движения необходимо взять систему под охрану. Это делается с помощью чёрного ключа Touch Memory. После считывания ключа система переходит в режим охраны, и все подключённые датчики становятся активными.

Затем следует создать условия для срабатывания датчика движения. При обнаружении движения в зоне действия датчика происходит сработка. В результате загорается маяк, и включается задержка. Задержка необходима для того, чтобы успеть снять систему с охраны до подачи тревоги.

Чтобы снять систему с охраны, используется тот же чёрный ключ Touch Memory. При считывании ключа система возвращается в дежурный режим, и маяк гаснет. Таким образом, проверка подтверждает работоспособность датчика движения и правильность настройки задержки.

Тест охранной сигнализации с датчика разбития и СМК

Для проверки датчика разбития и СМК необходимо взять систему под охрану с помощью чёрного ключа Touch Memory. Датчик разбития подключён к шлейфу 9-10. При имитации разбития стекла датчик срабатывает, что приводит к запуску тревоги. СМК (совмещённые магнитоконтактные извещатели) подключены к шлейфу 8. При срабатывании СМК активируется входная задержка продолжительностью 4 секунды.

После срабатывания любого из этих датчиков система переходит в режим тревоги. Чтобы снять систему с охраны и сбросить тревогу, используется тот же чёрный ключ Touch Memory. Считывание ключа приводит к снятию с охраны и сбросу состояния тревоги.

Таким образом, проверка подтверждает, что датчик разбития и СМК правильно подключены к соответствующим шлейфам и что входная задержка для СМК составляет 4 секунды. Снятие с охраны и сброс осуществляются ключом Touch Memory.

Практика

Чек-лист по материалу

• Проверить подключение прибора «Сигнал 10» и контроллера S2000-KDL.
• Настроить индикацию на S2000-BI: 1-6 — ИПР, 3-6 — датчики, 7-10 — охранная сигнализация, 11 — адресные устройства.
• Протестировать пожарные извещатели ИПР: сработка, взятие под охрану.
• Протестировать неадресные датчики P212 187 и P212 141M: сработка, перезапрос, сигнал «Внимание».
• Протестировать адресные датчики DIP34A03 через S2000-KDL.
• Протестировать охранные датчики: движения, разбития, СМК.
• Использовать ключи Touch Memory: жёлтый для пожарной сигнализации, чёрный для охранной.

Справка

Термины из видео

Сигнал 10

Приёмно-контрольный прибор, используемый в стенде для охранно-пожарной сигнализации.

S2000-KDL

Контроллер двухпроводной линии связи, предназначенный для подключения адресных устройств.

S2000-BI

Блок индикации, отображающий состояние шлейфов и разделов.

ИПР

Извещатель пожарный ручной, предназначенный для ручного включения сигнала пожарной тревоги.

ДИП

Датчик (извещатель) пожарный, может быть адресным или неадресным.

СМК

Совмещённый магнитоконтактный извещатель, используемый для охранной сигнализации.

Touch Memory

Ключ (таблетка) для снятия/взятия под охрану разделов.

Перезапрос

Режим повторного опроса датчика после сработки для подтверждения тревоги.
