Считыватели Proxy-6: мультиформатные бесконтактные считыватели Bolid

Коротко

Компания Bolid представила бесконтактные мультиформатные считыватели серии Proxy-6, поддерживающие карты HID ProxCard II, Em-marine, а модель Proxy-6M — также MIFARE. Считыватели имеют минималистичный дизайн, просты в монтаже и совместимы с контроллерами и охранными приборами. В моделях Proxy-6EHM реализован защищённый режим работы с MIFARE для защиты от копирования.

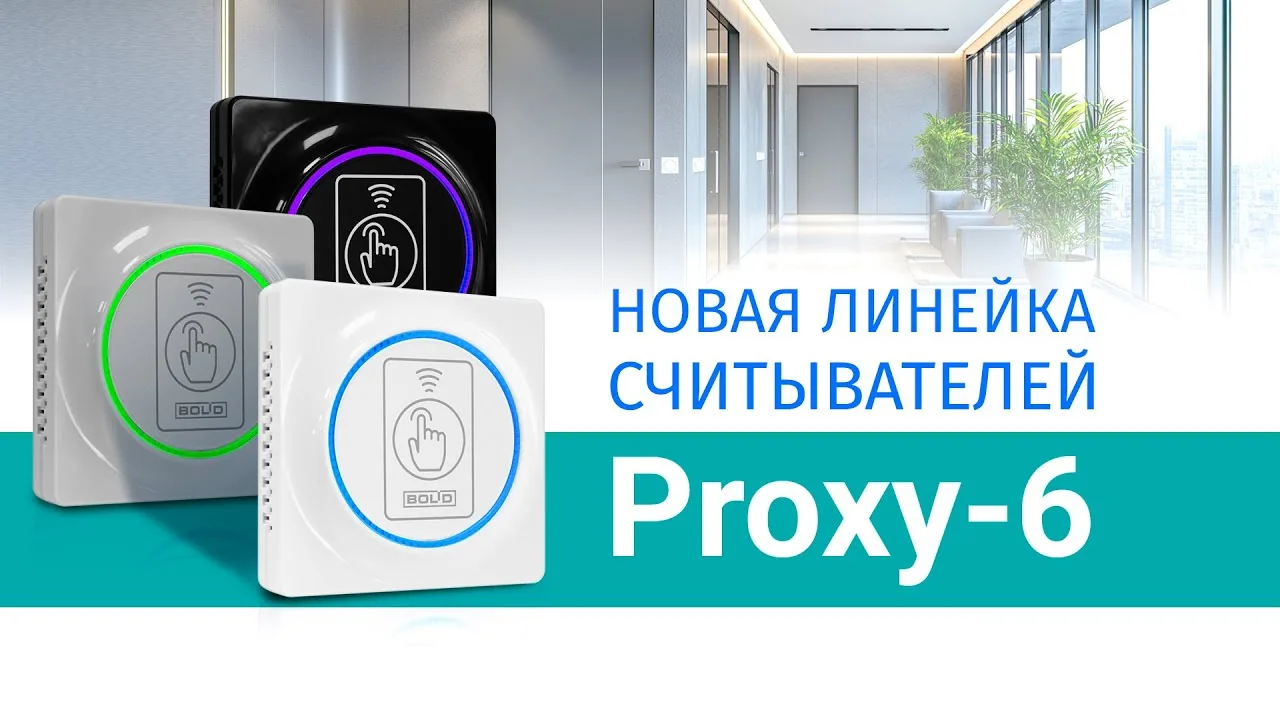

Иллюстрация к материалу «Считыватели Proxy-6: мультиформатные бесконтактные считыватели Bolid»
YouTube
Содержание материала

Основные выводы

  • Считыватели Proxy-6 поддерживают карты HID ProxCard II, Em-marine, а Proxy-6M — ещё и MIFARE.
  • Модели Proxy-6EHM имеют защищённый режим работы с MIFARE для предотвращения копирования карт.
  • Поддерживаются интерфейсы Wiegand-26, Wiegand-44 и Dallas Touch Memory, что обеспечивает совместимость с различными контроллерами и охранными приборами.
  • Монтаж упрощён: установка в подрозетник или накладное основание, самозажимные клеммы.
  • Новые считыватели дешевле предыдущих моделей.

Общее описание серии Proxy-6

Компания Bolid представляет новые бесконтактные мультиформатные считыватели серии Proxy-6Proxy-6Серия бесконтактных мультиформатных считывателей, представленных компанией Bolid.. Модель Proxy-6U поддерживает карты HID ProxCard IIHID ProxCard IIСтандарт proximity-карт, поддерживаемый считывателями Proxy-6. и Em-marineEm-marineСтандарт proximity-карт, поддерживаемый считывателями Proxy-6., а Proxy-6M дополнительно поддерживает карты MIFAREMIFAREСтандарт карт, поддерживаемый считывателями Proxy-6M, с возможностью работы с защищёнными секторами.. Считыватели доступны в трёх цветах: белый, серый и чёрный.

Дизайн и монтаж

Считыватели имеют современный минималистичный дизайн. Они легко устанавливаются в обычный подрозетник, максимально сливаясь с поверхностью. В подрозетнике удобнее осуществлять монтаж проводов. Если не хотите использовать подрозетник, в комплекте есть специальное пластиковое основание для накладного монтажа.

Подключение проводов упрощено благодаря самозажимным клеммам, рассчитанным на сечение 0,2 мм².

Интерфейсы и совместимость

Считыватели Proxy-6 поддерживают интерфейсы Wiegand-26Wiegand-26Интерфейс передачи данных, поддерживаемый считывателями Proxy-6. и Wiegand-44Wiegand-44Интерфейс передачи данных, поддерживаемый считывателями Proxy-6., что позволяет подключать их как к контроллерам доступа Bolid, так и к контроллерам других производителей.

Интерфейс Dallas Touch MemoryDallas Touch MemoryИнтерфейс, позволяющий подключать считыватели к охранным приборам, например, Сигнал-10, С2000, С2000-4С. позволяет использовать считыватели совместно с охранными приборами, например, Сигнал-10, С2000, С2000-4С и другими.

Настройка и режимы работы

Режимы работы считывателя, такие как выходной интерфейс, полярность сигнала управления индикацией, светодиодная индикация в дежурном режиме и опрос сенсорной кнопки, можно настроить как автономно, так и с помощью программного обеспечения.

Для подключения считывателя к компьютеру используется универсальный мультиформатный преобразователь USB-RS.

Сенсорная кнопка

В считывателях имеется сенсорная кнопкаСенсорная кнопкаВстроенная кнопка в считывателях Proxy-6, позволяющая одной картой управлять открытием двери и взятием/снятием шлейфов с охраны.. С её помощью можно одной картой управлять открытием двери и взятием/снятием шлейфов с охраны при подключении к С2000-2 или С2000-4.

Защита от копирования и инициализация карт

При использовании недорогих proximity-карт Em-marine и ключей Touch Memory существует возможность клонирования идентификаторов. Proxy-6M защищает от подделок карт MIFARE. Реализовано три варианта защиты: в первом используется заводской уникальный номер карты, но передаётся только после успешной авторизации к определённому сектору; во втором в качестве идентификатора используется не заводской код, а код, хранящийся в защищённой области памяти карты; третий аналогичен второму, но код дополнительно защищён стойким шифрованием.

Для инициализации карт разработаны считыватели Proxy-6-USBProxy-6-USBUSB-считыватель для подготовки мастер-карт и пользовательских карт, а также для инициализации защищённого режима., позволяющие считывать карты и инициализировать защищённый режимЗащищённый режимФункционал работы с защищёнными секторами карт MIFARE, обеспечивающий защиту от копирования идентификационных карточек. с помощью ПО.

Что проверить на практике

  • Определите требуемый набор поддерживаемых карт (HID ProxCard II, Em-marine, MIFARE) и выберите соответствующую модель: Proxy-6U или Proxy-6M.
  • Выберите цвет считывателя: белый, серый или чёрный.
  • Определите способ монтажа: в подрозетник или накладной (с использованием пластикового основания).
  • Проверьте совместимость интерфейса считывателя (Wiegand-26, Wiegand-44, Dallas Touch Memory) с вашим контроллером или охранным прибором.
  • При необходимости использования защищённого режима MIFARE выберите модель Proxy-6EHM и ознакомьтесь с вариантами защиты.
  • Для настройки и инициализации карт используйте USB-считыватель Proxy-6-USB и ПО «UProgProxy-6-USB Security».
  • При подключении к С2000-2 или С2000-4 используйте сенсорную кнопку для управления доступом и шлейфами.
