Основы систем контроля доступа: панели Lenel, монтаж дверей

Коротко

Главный ответ

В четвёртой части серии об основах систем контроля доступа рассматривается внутреннее устройство панелей Lenel, их блоков питания, а также схемы подключения дверей и контроллеров. Показаны примеры монтажа одиночных и двойных дверей с магнитными датчиками положения, доводчиками и кнопками для инвалидов, а также приведены стандарты и схемы подключения различных контроллеров Lenel (LNL-500, LNL-1320, LNL-2210, LNL-2220, LNL-3300) и интеграция с платами питания PS873 и PS914.

Главное из материала

Основные выводы

Панель Lenel содержит микроконтроллеры, SMB (платы распределения питания) и коммуникационные шины RS-485; для питания внешних устройств требуется отдельный блок питания с аккумуляторным резервом.
Для одиночной двери с магнитным DPS можно использовать замки типов EL98, QFM L98 или моторный ударник; выбор кабеля зависит от типа замка и расстояния: для EL98 — до 180 футов (12 AWG), для QFM L98 — до 100 футов, для моторного ударника — до 300 футов (16 AWG).
При монтаже дверей с доводчиком и кнопкой для инвалидов используются кабели Belden 8723 NH (22 AWG) для связи с картридером и управления замками, а также трёхчетвертной кондуит.
Для подключения картридеров высокой частоты применяется кабель Belden 8540 с 24 AWG, где красный — питание, оранжевый — светодиод, жёлтый — зуммер, белый — данные, чёрный — земля.
Контроллеры Lenel (LNL-500, LNL-1320, LNL-2210, LNL-2220, LNL-3300) требуют питания 12 В пост. тока, которое подаётся от SMB, преобразующих 230 В; для связи используется RS-485, для мониторинга — входы M1 (дверной контакт) и RX (запрос на выход).

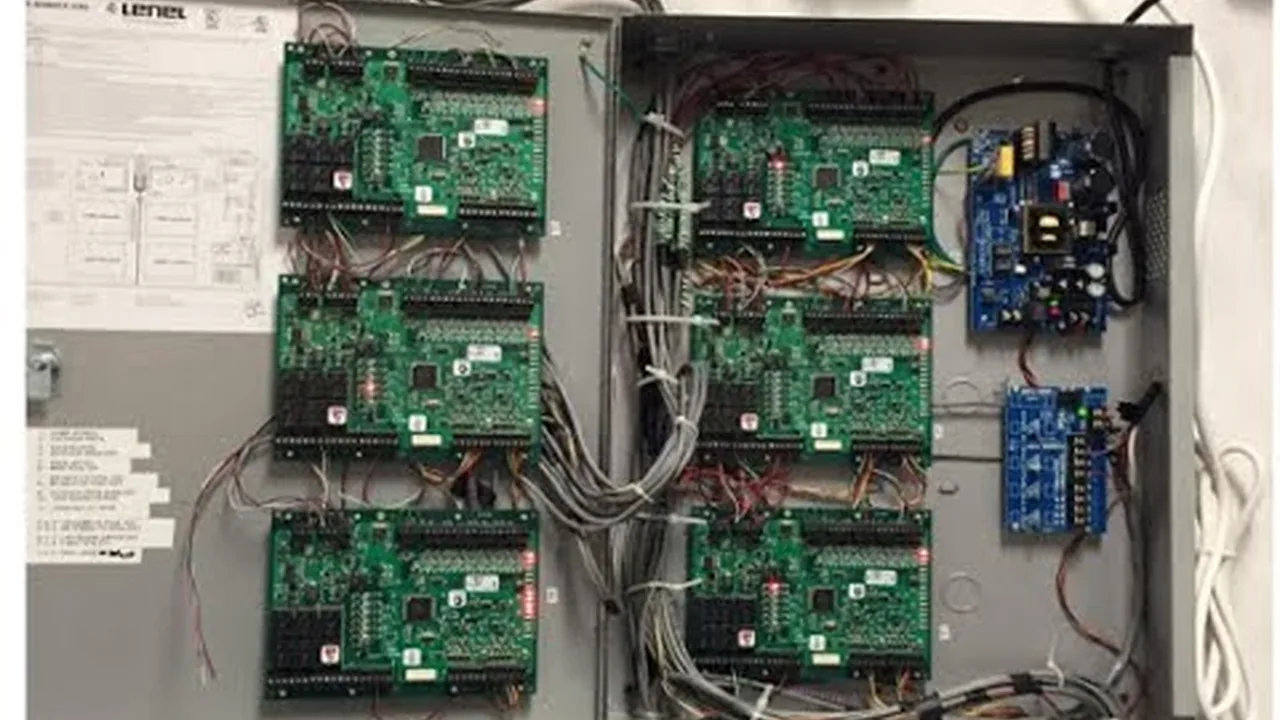

Внутреннее устройство панели Lenel и блока питания

Панель Lenel содержит микроконтроллеры и SMB (платы распределения питания). Все контроллеры соединяются в шлейф с помощью коммуникации RS-485. Для питания внешних устройств требуется отдельный блок питания, в котором можно установить внешние источники питания и аккумуляторы для резервирования при отказе основного питания.

Монтаж одиночной двери с магнитным DPS

Для одиночной двери используются замки типов EL98, QFM L98 или моторный ударник. Для замка EL98 максимальное расстояние до 180 футов при кабеле 12 AWG; для QFM L98 — до 100 футов; для моторного ударника — до 300 футов при кабеле 16 AWG. Применяются кабели Belden 8477 (12 AWG), Belden 8471 (16 AWG) или Belden 8723 NH (22 AWG).

В схеме присутствуют соединительная коробка, кондуит 3/4 дюйма, кабель Belden 8723 NH 22 AWG идёт к моторному доводчику и к картридеру.

Монтаж дверей с доводчиком и кнопкой для инвалидов

Для одиночной двери с доводчиком и кнопкой для инвалидов кондуит идёт от панели Lenel в серверной. Используются кабели Belden 8723 NH (22 AWG) для подключения картридера и управления замками.

Для двойной двери с доводчиком и кнопкой для инвалидов применяются два кондуита 3/4 дюйма, кабели Belden 8723 NH 22 AWG для магнитных DPS и моторных доводчиков. Выходные сигналы от панели Lenel управляют моторными доводчиками, шарнирами и соленоидными клапанами.

Стандарты и схемы подключения контроллеров Lenel

Контроллер LNL-1320 (двухканальный интерфейс считывателей) требует питания 12 В пост. тока, которое подаётся от SMB, преобразующих 230 В; также питание 12 В необходимо для сетевого коммутатора и шлейфа RS-485.

Контроллер LNL-2210 (интеллектуальный одиночный дверной контроллер) требует питания 12 В пост. тока от SMB; для связи используется RS-485; для мониторинга — входы M1 (дверной контакт) и RX (запрос на выход).

Контроллер LNL-2220 (интеллектуальный двухканальный контроллер считывателей) требует питания 12 В пост. тока от SMB; для связи используется RS-485; для мониторинга — входы M1 и RX.

Контроллер LNL-3300 (интеллектуальный системный контроллер) требует питания 12 В пост. тока от SMB; для связи используется RS-485 или сетевые подключения.

Интеграция с платами питания PS873 и PS914

Плата PS873 обеспечивает выход 24 В пост. тока и управляет двумя реле; имеет внешние и внутренние кнопки; используется для управления автоматической дверью.

Плата PS914 используется для интеграции с дверью для инвалидов; имеет выходную плату с реле 1 и реле 2; вход 1 управляется реле дверного замка; вход RX считывателя должен быть запрограммирован на активацию выхода; контакты NO (нормально открытый) и C (общий).

Для работы реле требуется питание 24 В пост. тока.

Практика

Чек-лист по материалу

Определить тип замка (EL98, QFM L98, моторный ударник) и выбрать соответствующий кабель и максимальное расстояние.
Спланировать расположение панели Lenel, дверей и картридеров с учётом длины кабелей.
Использовать кабели Belden 8723 NH (22 AWG) для связи с картридерами и управления замками.
Для картридеров высокой частоты применять кабель Belden 8540 (24 AWG) с соблюдением цветовой маркировки.
Обеспечить питание 12 В пост. тока для контроллеров через SMB, преобразующие 230 В.
Подключить шлейф RS-485 для связи между контроллерами.
Для мониторинга подключить дверные контакты к входам M1 и запрос на выход к входам RX.
При интеграции с PS873 или PS914 обеспечить питание 24 В пост. тока и правильное подключение реле и входов.

Справка

Термины из видео

SMB: Плата распределения питания, используемая в панелях Lenel для преобразования напряжения и питания контроллеров.
DPS: Магнитный датчик положения двери, используемый для мониторинга состояния двери (открыта/закрыта).
REX: Запрос на выход (Request to Exit) — устройство или вход, позволяющий разблокировать дверь изнутри без картридера.
UNCW: Тип двери или замка, упоминаемый в контексте схем подключения (точное значение не расшифровано).
LNL-1320: Двухканальный интерфейсный контроллер считывателей Lenel.
LNL-2210: Интеллектуальный одиночный дверной контроллер Lenel.
LNL-2220: Интеллектуальный двухканальный контроллер считывателей Lenel.
LNL-3300: Интеллектуальный системный контроллер Lenel.
PS873: Плата питания и управления, обеспечивающая выход 24 В пост. тока и управление двумя реле.
PS914: Плата питания и управления, используемая для интеграции с дверью для инвалидов, с выходными реле.
