Система контроля доступа на базе контроллера ACW2-XN

Спецификации контроллера ACW2-XN

Контроллер ACW2-XN обладает определёнными техническими характеристиками, которые определяют его возможности в рамках системы контроля доступа. Одной из ключевых спецификаций является возможность работы с конкретным количеством считывателей и дверей. Это позволяет использовать контроллер в системах различной сложности, адаптируя его под конкретные требования.

Кроме того, контроллер имеет ограничение на количество событий, которые можно залогировать. Это важно учитывать при планировании использования устройства в системах с высокой интенсивностью событий, чтобы избежать потери данных. При приближении к лимиту логируемых событий система может выдавать соответствующие уведомления, что позволит своевременно принять меры по расширению возможностей логирования или оптимизации работы системы.

Количество необходимых корпусов и модулей

Для эффективной работы с системой контроля доступа необходимо правильно рассчитать количество корпусов ACW2-XN. Один корпус контроллера способен поддерживать работу с 8 считывателями, что делает его подходящим решением для небольших систем. При планировании развёртывания системы следует учитывать не только текущее количество считывателей, но и возможные будущие расширения.

Если количество считывателей превышает 8, потребуется дополнительное оборудование. Для систем с 9–16 считывателями необходимо использовать два корпуса ACW2-XN. Это позволит обеспечить надёжную работу всей системы и избежать перегрузок. При добавлении дополнительных корпусов важно правильно распределить считыватели между ними для равномерной нагрузки и оптимальной работы системы.

Рекомендации по кабелям

При прокладке кабелей от контроллера до двери необходимо учитывать ограничение по длине. Максимальная длина кабеля составляет 150 метров. Это ограничение обусловлено потерями сигнала и необходимостью обеспечения стабильной работы системы. При прокладке кабелей следует также учитывать условия окружающей среды, которые могут влиять на качество сигнала.

Для соединений по интерфейсу RS485 допускается максимальная длина кабеля до 2000 метров. Это позволяет создавать протяжённые системы с большим количеством устройств, сохраняя при этом качество связи между ними. При использовании кабелей большой длины важно соблюдать рекомендации по их прокладке и заземлению для минимизации внешних помех.

Кабели с напряжением 12 В и выше должны иметь два проводника. Это требование обусловлено необходимостью обеспечения надёжного электропитания и снижения риска возникновения аварийных ситуаций. Правильное сечение кабелей также играет важную роль в обеспечении стабильной работы системы и должно соответствовать потребляемой мощности устройств.

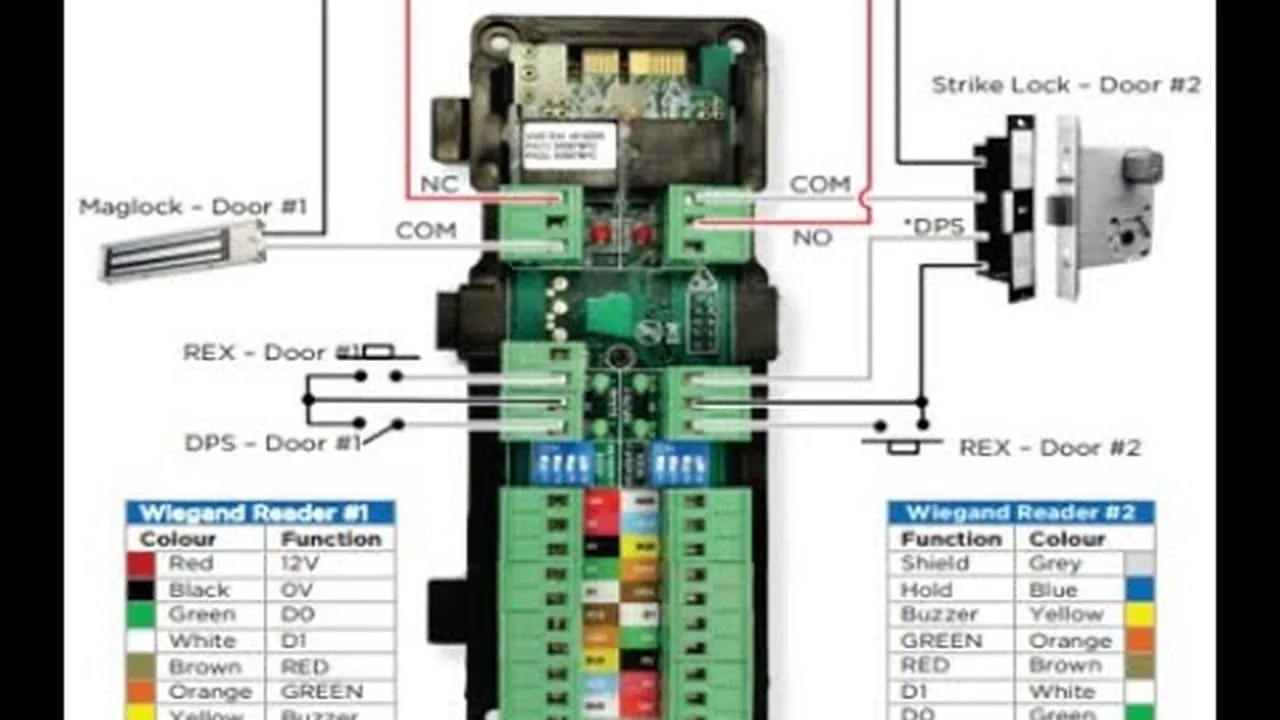

Ключевые компоненты и схема подключения

Для управления дверьми используются модули AW2. Эти модули обеспечивают надёжное и эффективное управление, позволяя интегрировать двери в общую систему контроля и управления. Подключение модулей должно осуществляться согласно схеме, указанной в технической документации, чтобы гарантировать совместимость и корректную работу системы.

Важным элементом системы являются датчики положения дверей. Их правильное подключение необходимо для того, чтобы система могла отслеживать состояние дверей и реагировать на изменения в их положении. Датчики должны быть установлены таким образом, чтобы обеспечивать точное и своевременное определение положения двери, что важно для безопасности и функциональности системы.

Также необходимо правильно подключить кнопки запроса выхода. Это обеспечит возможность безопасного и удобного выхода из помещения, а также позволит системе корректно обрабатывать запросы на открытие дверей. При подключении кнопок следует учитывать их расположение и доступность для пользователей, чтобы обеспечить удобство использования и соответствие требованиям безопасности.

Настройка режимов мастер/слейв

Для корректной работы контроллера необходимо правильно настроить режим мастер или слейв. Это осуществляется с помощью DIP-переключателей, которые предоставляют возможность гибко настраивать функционал устройства. Настройка режима зависит от роли, которую контроллер будет выполнять в системе, и должна соответствовать общей конфигурации системы контроля доступа.

Чтобы сбросить настройки контроллера к заводским, следует включить первый DIP-переключатель и затем перезагрузить модуль. После этих действий устройство вернётся к исходным параметрам, что может быть полезно при устранении неполадок или перед начальной настройкой. Сброс к заводским настройкам позволяет устранить конфликты настроек и обеспечить корректную работу устройства в системе.

Практика

Чек-лист по материалу

• Определить количество дверей и считывателей для расчёта необходимого количества корпусов и модулей.
• Проверить доступность источника питания 12 В постоянного тока.
• Спланировать схему расположения контроллеров и дверей с учётом максимальной длины кабелей.
• Настроить DIP-переключатели в соответствии с требуемым режимом работы (мастер/слейв).
• Подключить датчики положения дверей и кнопки запроса выхода.

Справка

Термины из видео

ACW2-XN

Модель контроллера системы контроля доступа.

AW2 модуль

Модуль, используемый в системе контроля доступа для управления дверьми.

RS485

Стандарт интерфейса для связи между устройствами в системе.

Мастер/слейв

Режим работы устройств в системе, где одно устройство является главным (мастер), а другое — подчинённым (слейв).
