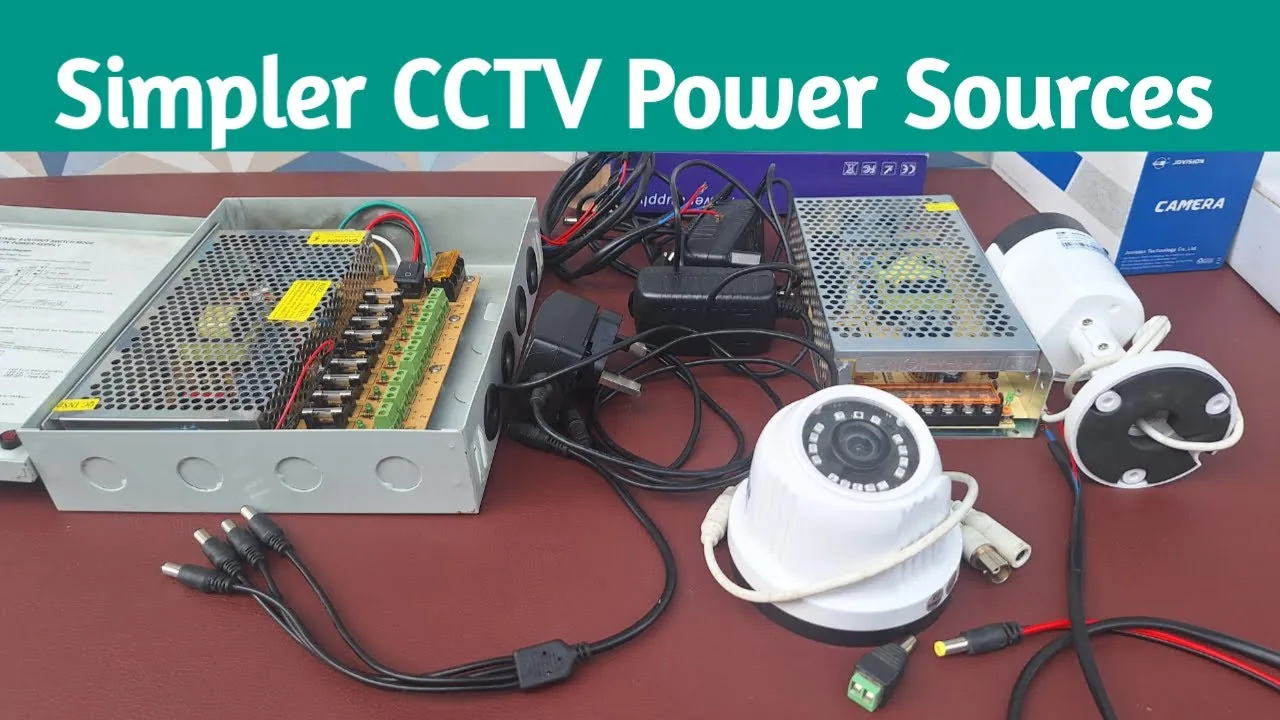

Питание камер CCTV: адаптеры 12 В и разветвители

Введение

Данное видео посвящено практическим урокам по источникам питания для камер CCTV. В предыдущих материалах уже рассматривались другие типы блоков питания и их настройка. В этом уроке объясняется техническая целесообразность использования 12-вольтовых адаптеров и разветвителей.

Таким образом, текущий урок продолжает серию, фокусируясь на конкретных решениях для питания камер. Он призван показать, почему именно 12-вольтовые адаптеры и разветвители являются практичным выбором. Это позволяет систематизировать знания и перейти к деталям подключения.

Питание одной камеры через адаптер 12 В DC

Каждая камера CCTV требует 12 В постоянного тока. Для питания одной камеры можно использовать адаптер 12 В DC. Подключение осуществляется напрямую через клеммы питания на камере или через кабель с соответствующим разъёмом.

Такое подключение работает perfectly и способно обеспечить питание камеры. Это означает, что адаптер 12 В DC полностью справляется с задачей подачи необходимого напряжения. В результате камера получает стабильное питание для работы.

Проблемы при большом количестве камер

При наличии 32 камер использование 32 отдельных адаптеров выглядит непрофессионально. Это создаёт громоздкую и неэстетичную систему, требующую множества розеток и кабелей, что усложняет монтаж и обслуживание.

Чтобы упростить схему, применяются разветвители, например, с четырьмя выходами. Они позволяют сократить число адаптеров и сделать подключение более аккуратным.

Использование разветвителя с четырьмя выходами

Разветвитель подключается к одному адаптеру и предоставляет четыре выхода для питания четырёх камер. Таким образом, вместо четырёх отдельных адаптеров используется один, что уменьшает количество занимаемых розеток и упрощает кабельную разводку.

Однако при этом необходимо учитывать токовую нагрузку. Камеры потребляют менее 0.5 А каждая, поэтому суммарное потребление четырёх камер составит около 2 А.

Следовательно, адаптер с выходом 0.84 А не сможет обеспечить четыре камеры, так как их суммарное потребление около 2 А превышает его возможности. Это может привести к нестабильной работе или выходу адаптера из строя.

Выбор правильного адаптера

При организации питания нескольких камер через разветвитель ключевым фактором является правильный выбор адаптера. Адаптеры различаются по своим токовым характеристикам, и для корректной работы всей системы необходимо, чтобы выходной ток адаптера соответствовал суммарному потреблению всех подключённых устройств. Если ток будет недостаточным, камеры могут работать нестабильно или вовсе не включаться.

Для питания четырёх камер через разветвитель подходит адаптер с выходом 12 В и током 2 А. Это означает, что при равномерном распределении нагрузки каждая камера получит необходимый ток для своей работы. Таким образом, выбор адаптера с указанными параметрами гарантирует, что каждая камера будет обеспечена достаточным питанием, и система будет функционировать надёжно.

Важно понимать, что токовые характеристики адаптера должны быть не ниже суммарного потребления всех камер. В противном случае возможны перебои в работе или повреждение оборудования. Поэтому перед подключением всегда следует рассчитывать общую нагрузку и выбирать адаптер с запасом по току, чтобы обеспечить стабильное питание каждой камеры.

Меры предосторожности и рекомендации

При использовании разветвителей важно учитывать токовый рейтинг адаптера, чтобы избежать повреждения оборудования. Если адаптер не рассчитан на суммарный ток всех подключённых камер, это может привести к перегреву, выходу из строя адаптера или самих камер. Поэтому необходимо строго соблюдать соответствие между возможностями адаптера и фактической нагрузкой.

Использование адаптеров и разветвителей приемлемо для небольшого числа камер и несложных сетей. В таких случаях это простое и экономичное решение, которое не требует сложной инфраструктуры. Однако при увеличении количества камер или усложнении сети подобный подход может стать ненадёжным и небезопасным.

Для больших установок рекомендуется использовать более профессиональные решения. Это могут быть специализированные блоки питания с несколькими выходами, системы централизованного питания или PoE-технологии, которые обеспечивают надёжное и безопасное электропитание каждой камеры. Такой подход позволяет избежать перегрузок и упрощает масштабирование системы.

Практика

Чек-лист по материалу

• Определите количество камер, которые нужно запитать.
• Проверьте токовую нагрузку каждой камеры (обычно менее 0.5 А).
• Выберите адаптер с достаточным током: для одной камеры достаточно 0.5 А, для четырёх через разветвитель — не менее 2 А.
• Убедитесь, что разветвитель соответствует количеству камер.
• Подключите адаптер к разветвителю, а затем камеры к выходам разветвителя.
• Проверьте работу камер после подключения.

Справка

Термины из видео

CCTV

Система телевизионного наблюдения, используемая для видеонаблюдения.

12 В DC

Постоянное напряжение 12 вольт, стандартное питание для большинства камер CCTV.

Адаптер питания

Устройство, преобразующее переменный ток из сети в постоянный ток нужного напряжения для питания камер.

Разветвитель (сплиттер)

Устройство, позволяющее подключить несколько камер к одному источнику питания, разделяя выходной сигнал.

Токовая нагрузка

Количество тока, потребляемое устройством, измеряется в амперах (А).

Ампер (А)

Единица измерения силы электрического тока.
