Подключение блока питания для CCTV-камер

Изучение маркировки блока питания

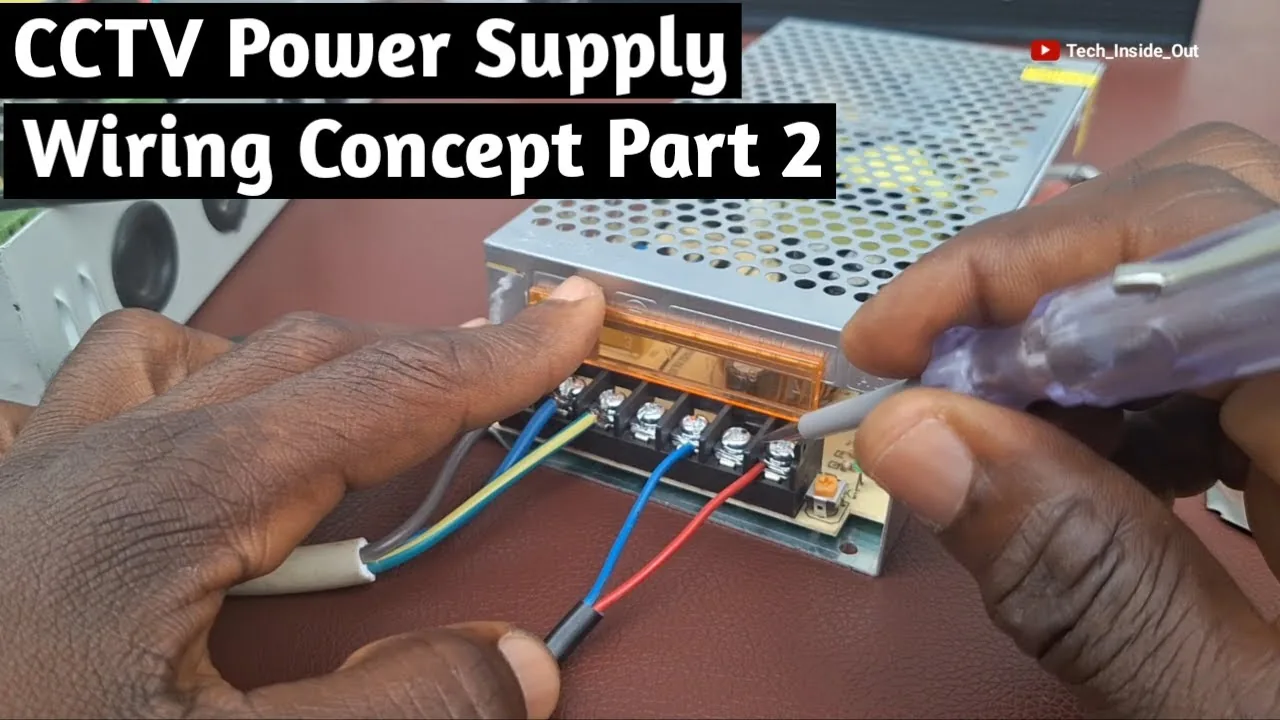

На блоке питания присутствуют специальные обозначения, которые указывают, к каким клеммам следует подключать соответствующие провода. Эти обозначения — L, N и F — имеют важное значение для правильного подключения устройства.

Обозначение L соответствует фазе, N — нейтрали, а F — заземлению. Каждая из этих маркировок соответствует определённой клемме на блоке питания, что обеспечивает безопасное и корректное подключение устройства к электрической сети. Перед началом работы необходимо внимательно изучить маркировку на блоке питания и сопоставить её с проводами, которые будут использоваться для подключения.

Подключение входного питания

Для начала необходимо правильно подключить провод L. Он должен быть подключён к клемме, предназначенной для фазы. Это обеспечит подачу основного электрического потенциала на блок питания. Перед подключением следует убедиться, что источник питания отключён от сети, чтобы избежать риска поражения электрическим током.

Далее следует подключить провод N к клемме для нейтрали. Нейтральный провод играет важную роль в электрической цепи, обеспечивая обратный путь для тока и способствуя стабильной работе устройства. Необходимо убедиться, что подключение выполнено надёжно и без повреждений проводов.

Наконец, провод F необходимо подключить к клемме для заземления. Заземление является критически важным элементом безопасности, так как оно предотвращает возможность поражения электрическим током и защищает оборудование от повреждений при сбоях в сети. После подключения всех проводов следует визуально проверить правильность соединений и отсутствие оголённых участков проводов.

Подключение CCTV-камер

Для начала процесса подключения CCTV-камер необходимо использовать клеммы V positive и V negative. Эти клеммы обеспечивают подачу электрического питания на камеру, что является ключевым этапом в её установке и эксплуатации. Перед подключением камеры следует убедиться, что блок питания отключён от сети.

К одному блоку питания можно подключить несколько камер, однако при этом важно учитывать мощность блока. Необходимо убедиться, что блок питания способен обеспечить стабильное напряжение и ток для всех подключённых устройств без риска перегрузки. При подключении нескольких камер следует распределять их равномерно, чтобы не создавать избыточной нагрузки на отдельные участки цепи.

Каждая камера потребляет менее 1 А, поэтому перед подключением следует рассчитать общее количество камер, которые можно подключить к блоку питания. Для этого нужно узнать максимальную силу тока, которую может предоставить блок, и разделить её на потребление одной камеры. Это позволит определить максимально допустимое количество камер и избежать возможных проблем с питанием. После расчёта следует также учесть возможные потери напряжения в кабелях и соединениях.

Проверка подключения

После завершения процесса подключения камер необходимо провести проверку, чтобы убедиться в правильности выполнения работ. Основной аспект проверки — убедиться, что на камеры поступает питание. Перед началом проверки следует убедиться, что блок питания подключён к сети.

О наличии питания можно судить по определённым признакам: например, по щелчку или вспышкам на камере. Эти признаки свидетельствуют о том, что камера получает электрический ток и функционирует корректно. Также можно проверить наличие напряжения на клеммах камеры с помощью мультиметра.

Если при проверке не наблюдаются признаки поступления питания, необходимо перепроверить подключение клемм и убедиться в исправности блока питания и кабелей. Это поможет выявить и устранить возможные проблемы на ранних этапах. Следует проверить, нет ли ослабленных или повреждённых соединений, а также убедиться в правильности подключения всех проводов к соответствующим клеммам.

Практика

Чек-лист по материалу

• Изучить маркировку на блоке питания.
• Подключить провода L, N и F к соответствующим клеммам.
• Рассчитать количество камер, которые можно подключить к блоку питания.
• Подключить камеры к клеммам V positive и V negative.
• Проверить наличие питания на камерах.
