Подключение автономного контроллера СКУД Z-5R

Компоненты системы

Контроллер Z-5R является ключевым элементом системы и имеет выходы для подключения различных компонентов: замка, кнопки, считывателя и внешней индикации. Это позволяет организовать гибкую систему управления доступом.

Для работы с контроллером используются ключи TouchMemory и считыватели карт формата E-Marine. Такое сочетание обеспечивает надёжное распознавание пользователей и возможность выбора удобного способа идентификации при входе.

Для питания контроллера необходим блок питания с выходом 12 вольт. Правильный выбор источника питания гарантирует стабильную работу всей системы.

Компоненты системы взаимодействуют между собой через соответствующие входы и выходы контроллера, что позволяет централизованно управлять доступом и получать информацию о состоянии системы.

Подготовка к подключению

Перед началом подключения компонентов системы необходимо обязательно отключить питание. Это обеспечит безопасность работ и предотвратит возможные повреждения оборудования.

При выборе блока питания для электромеханического замка следует учитывать, что его мощность должна быть не менее 2–3 ампер. Это обеспечит надёжную работу замка и предотвратит возможные сбои в системе.

Для защиты обмотки электромагнитной катушки замка можно использовать бустер. Он поможет продлить срок службы замка и снизить риск выхода из строя из-за перепадов напряжения.

Перед подключением необходимо проверить соответствие всех компонентов системы заявленным характеристикам и убедиться в отсутствии видимых повреждений.

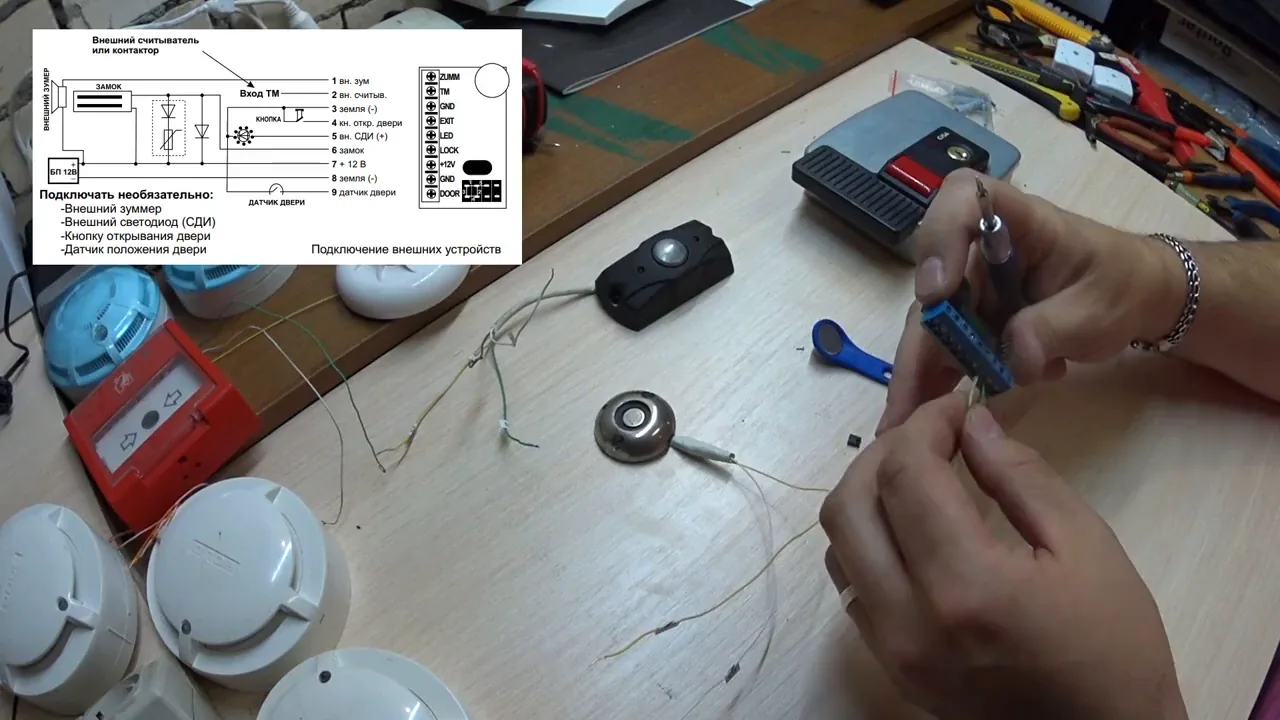

Процесс подключения

Подключение системы следует начинать с минусового контакта. После этого необходимо подключить плюс питания и плюс от замка к плюсовой клемме контроллера. Такой порядок действий обеспечивает безопасность и предотвращает возможные сбои в работе системы.

Далее минус замка подключается на вход «замок». Выход считывателя необходимо подключить на вход DALS, а минус — на выход «земля». Это позволит обеспечить корректную работу считывателя и передачу данных в систему.

Завершающим этапом подключения является подключение контакта кнопки на выход «кнопка» и контакта внешней световой индикации на вход «внешний светодиод». Эти действия позволят реализовать функционал управления системой и визуальную индикацию её состояния.

После завершения подключения всех компонентов необходимо ещё раз проверить правильность подключения каждого провода и соответствие подключений схеме, чтобы исключить возможные ошибки.

Настройка режима работы и добавление мастер-ключей

Для выбора режима работы системы необходимо установить перемычку на контактную колодку. Положение перемычки определяет режим, в котором будет функционировать контроллер.

При первом включении контроллера система автоматически переходит в режим добавления мастер-ключей. Это позволяет сразу после подключения настроить доступ к системе и задать основные параметры управления.

Для работы с электромеханическим замком перемычка должна быть установлена в положение 1. Это обеспечит корректное взаимодействие контроллера с замком и позволит системе функционировать в соответствии с заданными параметрами.

После установки перемычки и включения контроллера необходимо последовательно поднести мастер-ключи к считывателю для их регистрации в системе. После добавления всех необходимых мастер-ключей следует переключить систему в рабочий режим.

Проверка работы системы

После завершения настройки режима работы и подключения замка необходимо включить питание системы и провести проверку её функционирования. Это ключевой этап, который позволяет убедиться в корректности выполненных настроек и готовности системы к эксплуатации.

В процессе проверки следует уделить внимание всем основным функциям системы, включая механизм открытия и закрытия замка. Необходимо убедиться, что замок реагирует на команды в соответствии с заданными настройками.

Следующим шагом является добавление обычных ключей для открытия двери с помощью мастер-ключа. Это позволяет проверить работу системы доступа и убедиться, что добавленные ключи корректно распознаются и обеспечивают возможность открытия двери.

Также необходимо проверить работу внешней индикации и кнопки, убедиться, что они функционируют в соответствии с настройками системы и предоставляют необходимую информацию о её состоянии.

Практика

Чек-лист по материалу

• Отключить питание перед подключением контроллера.
• Подключить минус, затем плюс питания и плюс от замка к плюсовой клемме контроллера.
• Подключить минус замка на вход «замок».
• Подключить выход считывателя на вход DALS, минус — на выход «земля».
• Подключить контакт кнопки на выход «кнопка», контакт внешней световой индикации — на вход «внешний светодиод».
• Установить перемычку на контактную колодку для выбора режима работы.
• Добавить мастер-ключи при первоначальном включении контроллера.
• Проверить работу системы после подключения замка и включения питания.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

TouchMemory

Тип ключей, используемых для управления системой контроля доступа.

E-Marine

Формат считывателей карт, используемых в системе контроля доступа.

Мастер-ключ

Ключ, используемый для добавления и удаления простых ключей в системе контроля доступа.
