Подключение домофона с электромагнитным замком: схема и принцип работы

Необходимые компоненты

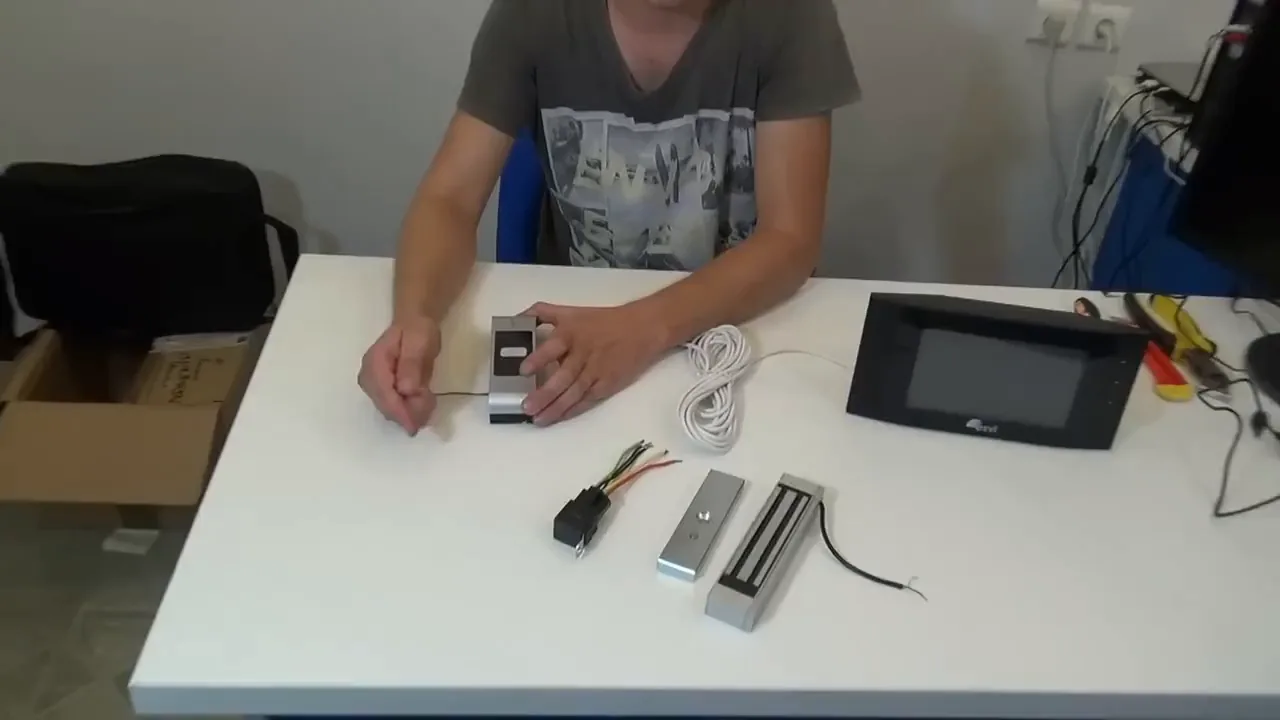

Для сборки системы контроля доступа потребуются четыре основных компонента: домофон с вызывной панелью, электромагнитный замок, реле (автомобильное) с колодкой и блок питания на 12 В. Каждый из этих элементов выполняет строго определённую функцию в общей схеме, и отсутствие любого из них сделает монтаж невозможным.

Домофон и вызывная панель обеспечивают аудиосвязь и управление замком. Электромагнитный замок удерживает дверь в запертом состоянии, пока на него подаётся напряжение. Реле служит промежуточным коммутационным звеном, позволяя домофону управлять подачей питания на замок. Блок питания 12 В обеспечивает энергией как домофон, так и замок через реле.

Автомобильное реле выбрано из-за его доступности и способности коммутировать ток, необходимый для питания замка. Колодка реле упрощает подключение проводов и обеспечивает надёжный контакт. Все компоненты должны быть совместимы по напряжению: и домофон, и замок, и реле рассчитаны на 12 В.

Подключение вызывной панели к домофону

Вызывная панель соединяется с домофоном четырьмя проводами, каждый из которых имеет свой цвет. Цветовая маркировка проводов стандартизирована, что позволяет однозначно определить назначение каждого из них. На корпусе домофона нанесена маркировка, которая соответствует цветам проводов вызывной панели.

Для подключения необходимо сопоставить каждый провод вызывной панели с соответствующей клеммой на домофоне согласно маркировке. Провода прикручиваются к клеммам, обеспечивая механическое и электрическое соединение. Важно соблюдать соответствие цветов, так как неправильное подключение может привести к неработоспособности системы или повреждению компонентов.

После того как все четыре провода закреплены, соединение готово к дальнейшей интеграции с реле и замком. Правильное подключение вызывной панели является обязательным условием для корректной работы всей системы, поскольку именно через эти провода передаются сигналы вызова и управления.

Схема подключения электромагнитного замка через реле

У вызывной панели домофона имеются два выхода, предназначенные для управления замком. Однако электромагнитный замок требует постоянного питания, которое не может быть обеспечено непосредственно этими выходами. Поэтому для управления замком используется реле, которое коммутирует цепь питания замка.

Питание обмотки реле подключается к выходам замка на вызывной панели. Само питание на замок подается от отдельного блока питания через нормально замкнутые контакты реле. При этом минусовой провод замка подключается напрямую к блоку питания, а плюсовой — через контакты реле. Такая схема позволяет вызывной панели управлять подачей питания на замок, не пропуская через себя ток, потребляемый замком.

Принцип работы

В нормальном состоянии реле находится в замкнутом состоянии, поэтому питание от блока питания через нормально замкнутые контакты подается на замок, и он удерживает дверь закрытой. Когда пользователь нажимает кнопку открытия на домофоне, вызывная панель подает сигнал на обмотку реле, вызывая его срабатывание.

При срабатывании реле его контакты размыкаются, и питание на замок пропадает. В результате электромагнитный замок теряет удерживающую силу и открывается. Вызывная панель удерживает реле в разомкнутом состоянии в течение некоторого времени, достаточного для того, чтобы человек мог войти.

По истечении заданного времени вызывная панель прекращает подачу сигнала на реле, и оно возвращается в исходное состояние: контакты замыкаются, питание снова подается на замок, и он закрывается.

Тестирование работы

После завершения монтажа и подключения всех элементов системы контроля доступа было проведено тестирование работы замка. Первым шагом стала проверка подачи питания: после подключения замок сомкнулся, что подтвердило корректность электрической цепи и наличие напряжения на устройстве. Это важный индикатор того, что все соединения выполнены правильно и система готова к дальнейшим проверкам.

Далее была проведена проверка функциональности открытия замка с вызывной панели. При вызове с панели и нажатии кнопки открытия замок открылся, что свидетельствует о правильной работе механизма разблокировки и корректной передаче сигнала от панели к замку. Этот этап подтверждает, что основные функции управления работают в штатном режиме.

После успешного открытия замок оставался в открытом состоянии в течение некоторого времени, после чего снова закрылся. Это произошло потому, что питание восстановилось, и замок автоматически вернулся в исходное закрытое положение. Такое поведение соответствует ожидаемому сценарию работы, когда после снятия управляющего сигнала или восстановления питания замок автоматически блокируется, обеспечивая безопасность.

Практика

Чек-лист по материалу

• Подключите вызывную панель к домофону четырьмя проводами согласно маркировке.
• Подключите питание реле к выходам замка на вызывной панели.
• Подключите блок питания 12 В к нормально замкнутым контактам реле и к замку: минус напрямую, плюс через контакты реле.
• Проверьте, что замок находится под напряжением (замок сомкнут).
• Совершите вызов и нажмите кнопку открытия на домофоне, убедитесь, что замок открывается.
• Дождитесь, пока замок снова закроется, проверьте автоматическое восстановление питания.

Справка

Термины из видео

Домофон

Устройство для связи с посетителем и управления замком.

Вызывная панель

Устройство, устанавливаемое снаружи, для вызова абонента и передачи сигнала на домофон.

Электромагнитный замок

Замок, удерживающий дверь в закрытом состоянии за счет электромагнита, требует постоянного питания.

Реле

Электромеханическое устройство, которое замыкает или размыкает электрические контакты при подаче управляющего сигнала.

Нормально замкнутые контакты

Контакты реле, которые в обесточенном состоянии замкнуты, а при подаче питания размыкаются.

Блок питания

Устройство, преобразующее сетевое напряжение в постоянное напряжение 12 В для питания замка.
