Подключение DVR к нескольким телевизорам с помощью HDMI-сплиттера

Принцип работы HDMI-сплиттера

HDMI-сплиттер — это устройство, предназначенное для распределения видеосигнала. Оно принимает сигнал с выхода DVR и распределяет его на несколько выходов, что позволяет одновременно транслировать один и тот же контент на разные устройства.

Каждый выход сплиттера можно подключить к отдельному телевизору. Это удобно в ситуациях, когда необходимо вывести изображение с одного источника на несколько экранов одновременно, например, в торговых центрах, образовательных учреждениях или домашних условиях.

Принцип работы HDMI-сплиттера основан на копировании входящего сигнала и его распределении по выходным портам. При этом качество сигнала на каждом выходе остаётся неизменным при условии правильного подключения и соответствия кабелей стандартам. Сплиттер не модифицирует исходный сигнал, а лишь дублирует его, что обеспечивает идентичное отображение контента на всех подключённых устройствах.

Использование HDMI-сплиттера позволяет оптимизировать систему трансляции видео, так как не требует дополнительных источников сигнала для каждого устройства. Это упрощает управление контентом и снижает затраты на оборудование.

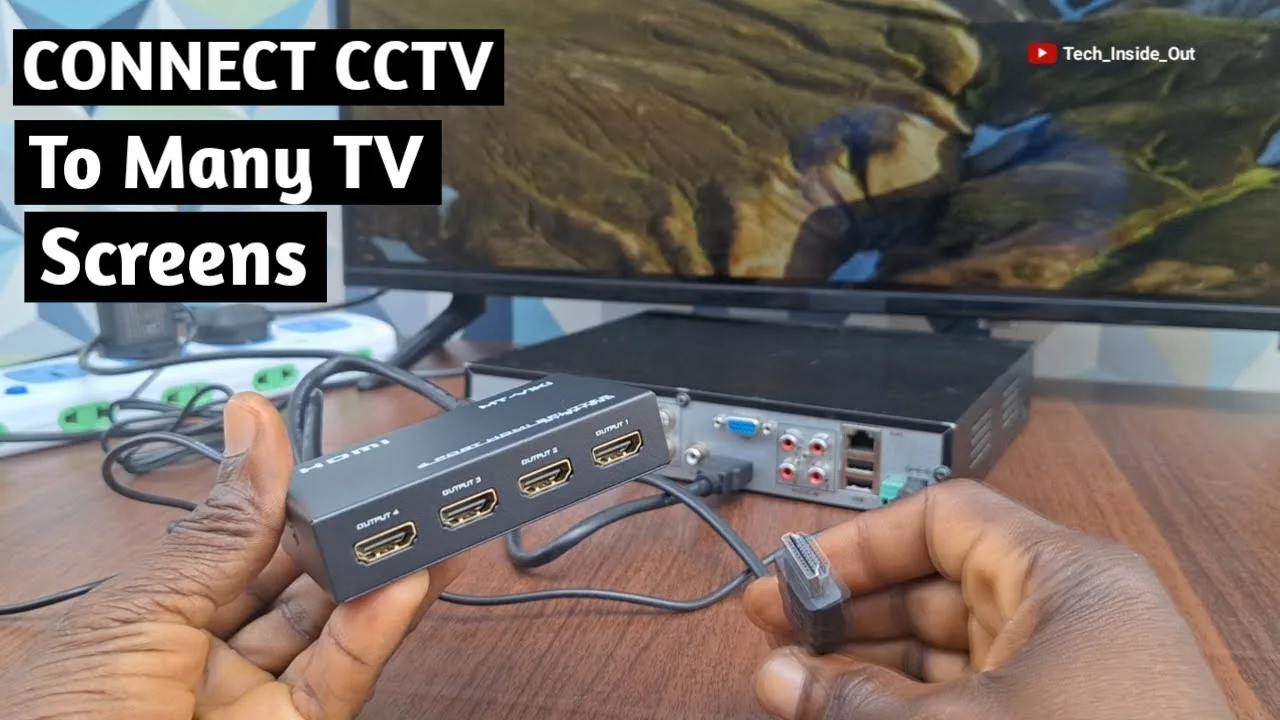

Подключение DVR к HDMI-сплиттеру

Для начала необходимо подключить кабель от DVR к входному порту HDMI-сплиттера. Убедитесь, что кабель надёжно закреплён и контакт стабильный.

После подключения кабеля к сплиттеру необходимо обеспечить его питание. Для этого нужно подключить устройство к источнику питания, используя соответствующий кабель или адаптер. Без питания сплиттер не будет функционировать.

Перед подключением необходимо убедиться, что DVR и сплиттер выключены из сети. Это предотвратит возможные повреждения устройств. После подключения кабеля следует проверить, что разъём кабеля плотно входит в порт и не имеет люфта. При подключении питания нужно убедиться, что напряжение и частота тока соответствуют требованиям, указанным на сплиттере.

После завершения подключения следует включить сначала источник питания сплиттера, а затем DVR. Это обеспечит корректную инициализацию устройств и стабильное воспроизведение сигнала.

Распределение сигнала на телевизоры

Для распределения сигнала на несколько телевизоров используется сплиттер. Выходные порты сплиттера необходимо подключить к HDMI-входам телевизоров.

После подключения сплиттера к DVR и телевизорам на всех телевизорах будет отображаться одинаковый сигнал. Это позволяет одновременно просматривать один и тот же контент на нескольких устройствах.

При подключении телевизоров к выходным портам сплиттера следует использовать качественные HDMI-кабели, соответствующие длине соединения. Неправильно подобранный кабель может привести к потере качества сигнала или нестабильной передаче данных. После подключения всех кабелей необходимо включить телевизоры и выбрать соответствующий входной источник сигнала (HDMI-порт) в настройках каждого телевизора.

После выбора входного источника на телевизорах должен появиться сигнал с DVR. Если сигнал не отображается, следует проверить надёжность подключения кабелей, правильность выбора входного порта на телевизорах и работоспособность сплиттера и DVR.

Выбор сплиттера

При выборе сплиттера важно учитывать количество телевизоров, которые будут использоваться для просмотра сигнала. Количество выходных портов сплиттера должно соответствовать количеству телевизоров.

На рынке представлены сплиттеры с различным количеством выходных портов. Например, можно найти модели с четырьмя или восемью портами. Выбор конкретной модели зависит от количества телевизоров, которые необходимо подключить.

Помимо количества портов, при выборе сплиттера стоит учитывать качество изготовления и совместимость с устройствами. Некоторые модели могут поддерживать определённые разрешения и частоты обновления экрана, поэтому важно проверить, соответствует ли сплиттер техническим характеристикам подключаемых устройств. Также стоит обратить внимание на длину кабелей, которые будут использоваться с сплиттером, так как это может повлиять на качество передачи сигнала.

При покупке сплиттера рекомендуется ознакомиться с отзывами других пользователей и характеристиками модели на сайте производителя. Это поможет избежать проблем с совместимостью и обеспечить стабильную работу системы трансляции видео.

Практика

Чек-лист по материалу

• Подготовить кабель от DVR и HDMI-кабели для подключения к телевизорам.
• Подключить кабель от DVR к входному порту HDMI-сплиттера.
• Обеспечить питание HDMI-сплиттера.
• Подключить выходные порты сплиттера к HDMI-входам телевизоров.
• Настроить вход на телевизорах для отображения сигнала с сплиттера.

Справка

Термины из видео

DVR

Устройство для записи и воспроизведения видео, часто используемое в системах видеонаблюдения.

HDMI-сплиттер

Устройство, позволяющее распределить сигнал с одного источника на несколько выходных устройств.
