Подключение электромагнитного замка в СКУД «Экспресс»: пошаговая инструкция

Подготовка и комплектация

Перед началом установки рекомендуется собрать комплект на столе и внимательно изучить все детали. Это позволит убедиться в наличии всех компонентов и понять их назначение, что значительно упростит последующий монтаж.

В комплект поставки входят: кабель, комплект ключей, разъем питания, блок питания, защитный диод, кнопка выхода, секретная плата, считыватель, якорь и замок. Каждый из этих элементов выполняет свою функцию в системе контроля доступа, и их правильное подключение обеспечивает корректную работу устройства.

Подготовка кабеля

Для подготовки кабеля необходимо отрезать от него 20 сантиметров. Это делается для того, чтобы получить отрезок нужной длины для последующего подключения.

После отрезания снимают внешнюю изоляцию, действуя аккуратно, чтобы не повредить медные жилы витой пары. Важно сохранить целостность проводников, так как их повреждение может привести к нестабильной работе системы.

Зачистку проводов производят с двух сторон кабеля. Это необходимо для обеспечения надежного электрического контакта при подключении к соответствующим клеммам или разъемам.

Подключение питания

Для подачи питания на плату сопряжения используется кабель, в котором коричневая пара подключается к плюсу, а синяя — к минусу разъема питания. Важно соблюдать полярность, чтобы обеспечить корректную работу устройства. После подключения необходимо проверить надежность фиксации кабеля в клемме, чтобы избежать случайного обрыва контакта.

Синяя и коричневая пары подключаются в разъем питания на плате сопряжения, при этом полярность значения не имеет. Это означает, что данные пары можно подключать в любом порядке, что упрощает монтаж и снижает риск ошибки при подключении.

Подключение управляющих цепей

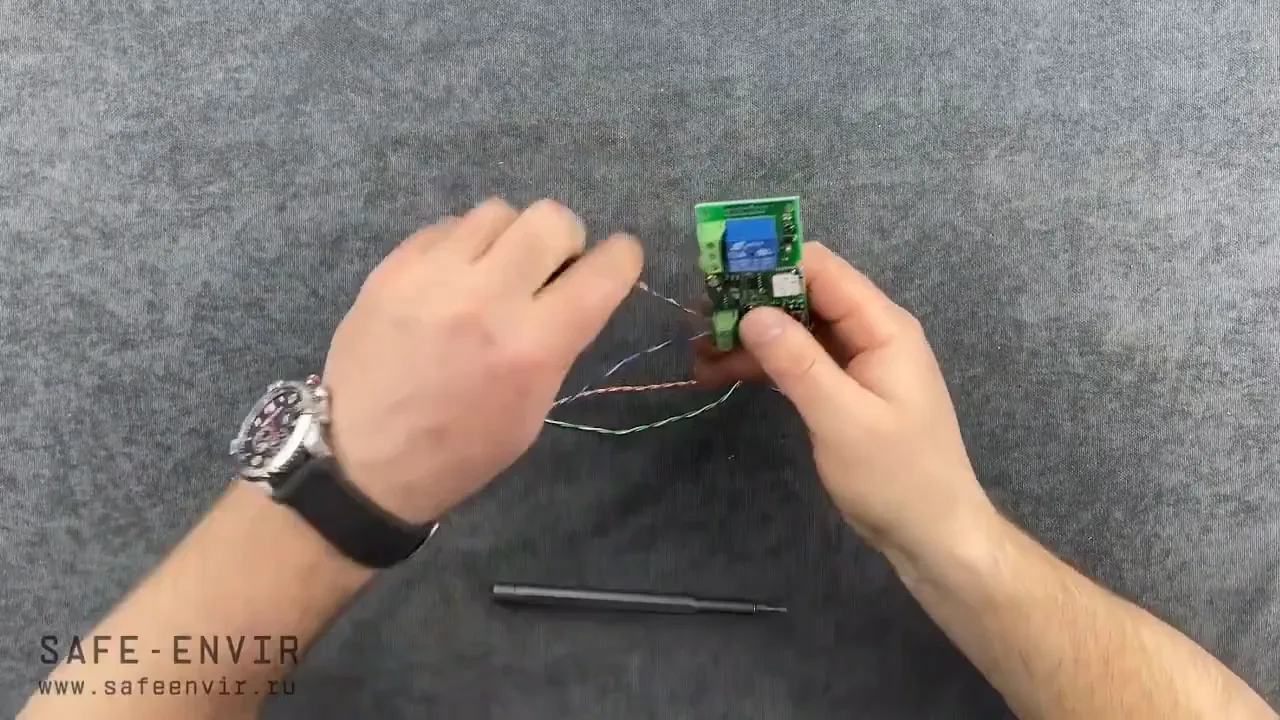

Зеленая и оранжевая пары подключаются на контакты COM и NO. Эти контакты используются для управления нагрузкой, например, замком или считывателем. Важно правильно определить, какая пара соответствует какому контакту, чтобы обеспечить корректную работу управляющих цепей.

Для соединения питающих и управляющих проводов используется скрутка с защитным диодом. Коричневая пара от питания, красный провод от замка, красный провод от считывателя и коричневая пара от платы сопряжения соединяются скруткой, при этом серебристая сторона диода должна быть направлена к скрутке. Это обеспечивает защиту от обратного тока и перенапряжений.

Аналогично, черный провод от замка и оранжевый провод от считывателя соединяются скруткой с защитным диодом. Такое соединение позволяет объединить цепи управления и питания, обеспечивая надежную работу всей системы.

Подключение кнопки выхода и считывателя

Для подключения кнопки выхода и считывателя необходимо выполнить соединения согласно схеме. Синяя пара питания, синяя пара от платы сопряжения, черный и фиолетовый провода от панели, а также зеленая пара от кнопки выхода и зеленая пара от платы сопряжения соединяются между собой скруткой. Это обеспечивает общую цепь питания и сигнальных линий для указанных компонентов.

Оранжевая пара от кнопки выхода и оранжевая пара от платы сопряжения соединяются с помощью желтого провода, идущего от считывателя. Такое соединение позволяет передавать сигнал от кнопки выхода к считывателю через плату сопряжения, обеспечивая корректную работу системы управления доступом.

Проверка работоспособности

После завершения подключения всех элементов необходимо подать питание на систему и проверить ее работоспособность. Это включает в себя проверку корректности соединений и отсутствия коротких замыканий, а также убедиться, что все компоненты получают необходимое напряжение.

Далее следует проверить управление замком с помощью голосового ассистента Яндекс Алисы. Для этого подается команда «Алиса, открой дверь в офисе». Если система работает правильно, замок должен открыться, что подтверждает успешную интеграцию всех компонентов и корректность выполненных подключений.

Практика

Чек-лист по материалу

• Собрать комплект на столе перед установкой.
• Отрезать 20 см кабеля и зачистить с двух сторон.
• Подключить коричневую пару к плюсу, синюю к минусу разъема питания.
• Подключить синюю и коричневую пары в разъем питания на плате сопряжения.
• Подключить зеленую и оранжевую пары на контакты COM и NO.
• Соединить скруткой коричневую пару питания, красный провод замка, красный провод считывателя и коричневую пару платы сопряжения с защитным диодом.
• Соединить скруткой черный провод замка и оранжевый провод считывателя с защитным диодом.
• Соединить скруткой синюю пару питания, синюю пару платы сопряжения, черный и фиолетовый провода панели, зеленую пару кнопки выхода и зеленую пару платы сопряжения.
• Соединить оранжевую пару кнопки и оранжевую пару платы сопряжения желтым проводом считывателя.
• Подать питание и проверить работу системы.
• Проверить управление через Алису командой «Алиса, открой дверь в офисе».

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Электромагнитный замок

Устройство, удерживающее дверь в закрытом состоянии за счет электромагнитного поля.

Считыватель

Устройство для идентификации ключей или карт доступа.

Кнопка выхода

Устройство для разблокировки двери изнутри помещения.

Плата сопряжения

Электронный модуль для соединения различных компонентов СКУД.

Защитный диод

Диод, предотвращающий обратный ток и защищающий цепь от перенапряжения.

Якорь

Металлическая пластина, притягиваемая электромагнитом замка.
