Подключение электромеханического замка к видеодомофону Тортон TN-MD720 W

Комплектация видеодомофона

В комплект видеодомофона входит электромеханический замок, изготовленный из нержавеющей стали. Это обеспечивает высокую прочность и долговечность устройства, а также устойчивость к внешним воздействиям.

Вызывная панель оснащена широким углом обзора, что позволяет получать чёткое изображение посетителей с разных ракурсов. Кроме того, в панель встроен контроллер со считывателем Mifare, который обеспечивает возможность использования бесконтактных ключей для доступа.

Также в комплекте присутствуют шлейфы для подключения, которые упрощают процесс монтажа и позволяют быстро соединить все компоненты системы. Шлейфы обеспечивают надёжное соединение между элементами системы и минимизируют риск повреждения проводов при монтаже.

Подготовка к подключению

Перед началом монтажа необходимо подготовить четыре провода для подключения к монитору видеодомофона. Это обеспечит надёжное соединение и стабильную работу устройства. Важно заранее проверить состояние проводов и убедиться в отсутствии повреждений.

Для подключения электромеханического замка потребуются два провода — коричневый и синий. Важно правильно идентифицировать провода и подключить их в соответствии с инструкцией, чтобы система работала корректно. Необходимо внимательно изучить цветовую маркировку и обозначения на проводах.

После подключения необходимо спрятать и изолировать лишние провода. Это не только улучшит внешний вид установленной системы, но и повысит безопасность и надёжность её работы, исключив возможность случайного повреждения проводов. Изоляция проводов также поможет предотвратить короткое замыкание.

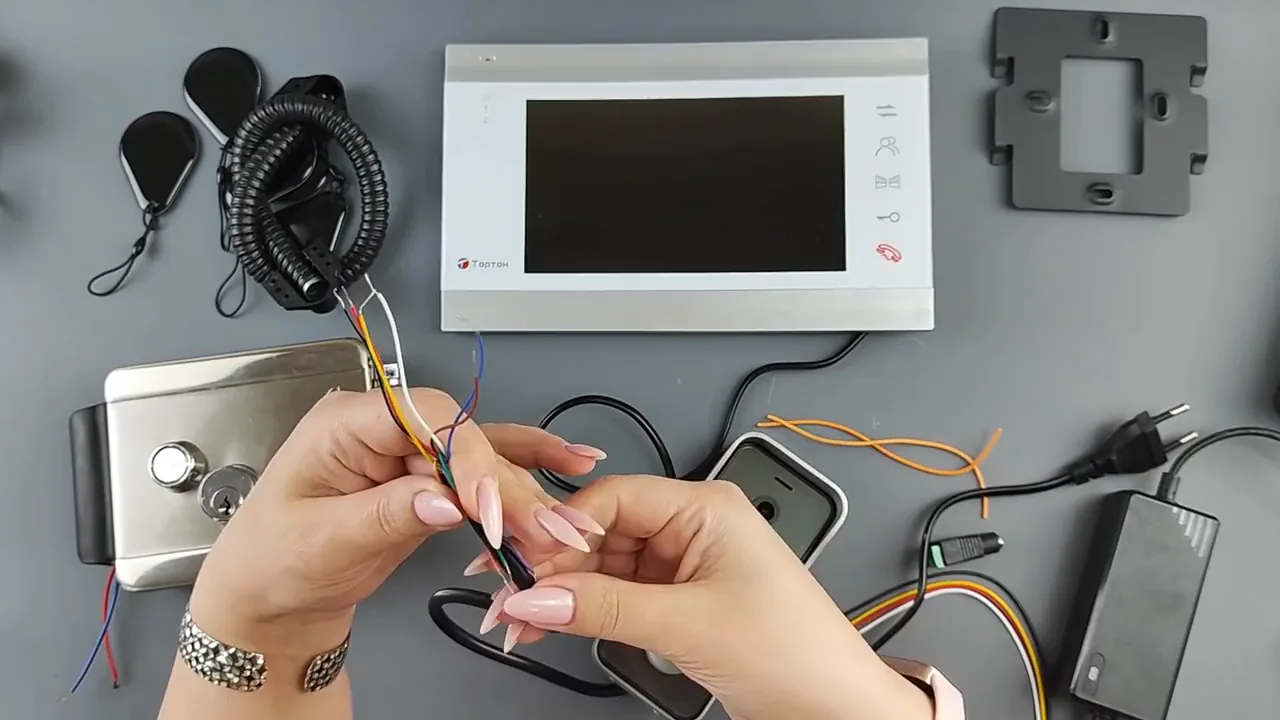

Процесс подключения проводов

Первым шагом в процессе подключения проводов является подготовка: необходимо зачистить концы проводов. Это обеспечит надёжный контакт между соединяемыми элементами. Зачистка должна быть выполнена аккуратно, чтобы не повредить внутренние жилы провода.

После зачистки следует использовать термоусадку для изоляции оголённых участков проводов. Термоусадка защитит соединения от короткого замыкания и внешних воздействий, повышая безопасность и надёжность электрической цепи. Необходимо подобрать термоусадку подходящего диаметра, чтобы она плотно охватывала соединение.

При соединении проводов необходимо соблюдать цветовую маркировку: красный провод соединяется с красным, жёлтый — с жёлтым. Это позволит избежать ошибок при подключении и обеспечит корректную работу системы. Перед соединением следует ещё раз проверить соответствие цветовой маркировки.

В разрыв синего провода необходимо установить блок питания. Это обеспечит подачу необходимого напряжения на соответствующие элементы цепи. Блок питания должен соответствовать требованиям системы по напряжению и силе тока.

Подключение электромеханического замка

Электромеханический замок имеет два провода, обычно синего и красного цвета, хотя их цвет может варьироваться. Важно правильно идентифицировать провода для корректного подключения. Для этого следует обратиться к инструкции, которая идёт в комплекте с замком.

Вызывная панель передаёт управляющий сигнал на замок, который реагирует на этот сигнал, открывая или закрывая механизм. Правильное подключение проводов обеспечит надёжную работу замка в ответ на сигналы панели. Необходимо убедиться, что сигнал от панели доходит до замка без искажений.

Система работает от постоянного тока с напряжением 12 вольт. Это важно учитывать при выборе блока питания и других компонентов системы, чтобы обеспечить их совместимость и стабильную работу. Несоответствие напряжения может привести к сбоям в работе системы или повреждению компонентов.

Проверка работы системы

После завершения всех монтажных работ и коммутации проводов необходимо приступить к проверке функционирования системы. Первым шагом является подача напряжения 220 вольт. Перед подачей напряжения следует убедиться, что все соединения выполнены правильно и изолированы.

После включения питания следует тщательно проверить работу вызывной панели. Необходимо убедиться, что при нажатии кнопок на панели система реагирует корректно и передаёт сигналы. Следует проверить все функции панели, включая передачу изображения и звука.

Также важно проверить работу замка. Нужно убедиться, что замок открывается и закрывается в соответствии с командами, поступающими от вызывной панели, и что механизм работает без сбоев. Необходимо проверить, что замок надёжно запирается и не имеет люфтов.

Практика

Чек-лист по материалу

• Подготовить необходимые провода
• Зачистить провода
• Использовать термоусадку для изоляции проводов
• Соединить провода по цвету
• Подключить электромеханический замок
• Установить блок питания в разрыв синего провода
• Проверить работу системы после включения 220 вольт

Справка

Термины из видео

Термоусадка

Материал, используемый для изоляции и защиты соединений проводов

Вызывная панель

Часть видеодомофона, которая устанавливается снаружи и позволяет вызвать владельца дома

Электромеханический замок

Замок, который открывается и закрывается с помощью электрического сигнала
