Подключение монитора видеодомофона Tantos Mia к системе «Визит»

Комплектация монитора видеодомофона Tantos

Монитор видеодомофона Tantos оснащён экраном с диагональю 7 дюймов, что обеспечивает удобное отображение видеоизображения. Наличие сенсорного управления упрощает взаимодействие с устройством и делает его использование интуитивно понятным.

В комплект поставки входят все необходимые аксессуары для монтажа и эксплуатации устройства. Среди них — монтажный планк, шлейфы, крепёж и козырёк для уличной установки. Это позволяет быстро и без дополнительных затрат подготовить видеодомофон к работе. Монтажный планк облегчает фиксацию устройства на стене, шлейфы обеспечивают соединение с другими элементами системы, крепёж гарантирует надёжную установку, а козырёк защищает устройство от атмосферных воздействий.

Подготовка к подключению

Перед началом подключения видеодомофона необходимо тщательно рассмотреть кабели в подъездной системе и шлейф, входящий в комплект устройства. Это позволит правильно сопоставить провода и выполнить подключение без ошибок. Сначала следует идентифицировать все провода в подъездной системе, затем сравнить их с проводами в шлейфе видеодомофона.

В подъездной системе используется следующая цветовая маркировка проводов: синий цвет обозначает минус, белый — плюс, основная жила отвечает за передачу видеосигнала, а пледка используется как общий провод. В шлейфе видеодомофона маркировка отличается: жёлтый провод предназначен для передачи видеосигнала, красный — для подачи напряжения 12 В, чёрный используется как общий, а белый провод отвечает за аудиосигнал. Необходимо составить таблицу соответствия проводов для наглядности и удобства работы.

Правильное сопоставление проводов согласно их цветовой маркировке — ключевой момент при подключении видеодомофона. Это обеспечит корректную работу устройства и передачу всех необходимых сигналов. Любая ошибка в сопоставлении может привести к неисправности системы или отсутствию определённых функций.

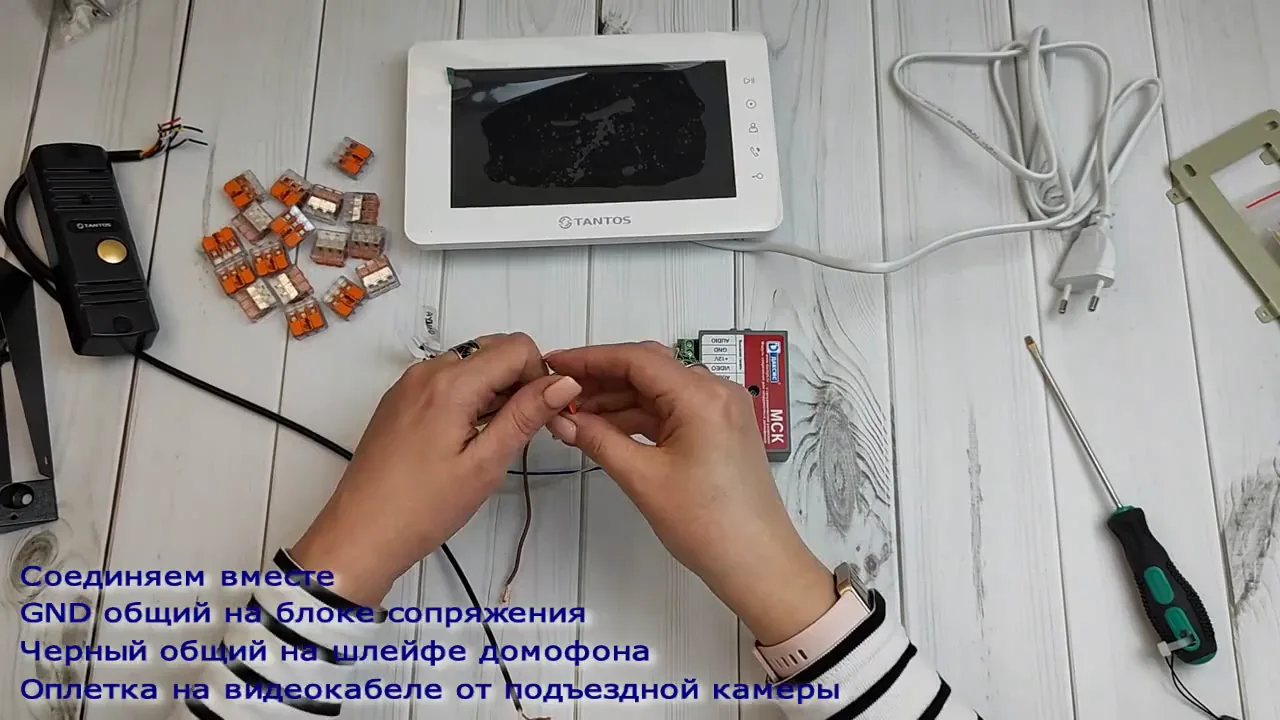

Подключение модуля сопряжения

Модуль сопряжения является важным компонентом системы, который обеспечивает взаимодействие между подъездной системой и шлейфом видеодомофона. Правильное подключение модуля критически важно для корректной работы всей системы. Модуль позволяет преобразовывать сигналы между различными стандартами и обеспечивает совместимость устройств.

При подключении необходимо внимательно учитывать цветовую маркировку проводок. Это позволит избежать ошибок и обеспечить правильное соединение всех элементов системы. Следует использовать тестер или мультиметр для проверки соответствия проводов перед их соединением.

В некоторых случаях для быстрого подключения может потребоваться использование лаги. Это может упростить процесс монтажа и ускорить настройку системы. Лага позволяет временно соединить провода и проверить работоспособность соединений перед окончательным монтажом.

Подключение вызовной видеопанели и других устройств

Монитор системы позволяет подключить до двух вызовных видеопанелей и двух аналоговых камер видеонаблюдения. Это расширяет возможности контроля и управления доступом в помещение. Подключение нескольких устройств позволяет охватить большую территорию и улучшить контроль над входом в помещение.

Подключение устройств осуществляется в соответствующие слоты на мониторе. Важно правильно определить слоты для каждого типа устройства, чтобы обеспечить их корректную работу. Необходимо внимательно изучить маркировку и инструкции на мониторе, чтобы не ошибиться при подключении.

Для установки электромеханического или электромагнитного замка необходимо использовать синий и фиолетовый провода. Правильное подключение этих проводов обеспечит надёжную работу замка и всей системы безопасности в целом. Следует убедиться, что замок совместим с системой и правильно настроен.

Завершение подключения

После того как все компоненты системы подключены, необходимо выполнить следующий важный этап — подключение к сети 220 вольт. Это ключевой момент, который обеспечивает систему необходимым электрическим питанием. Подключение к электросети должно осуществляться квалифицированным электриком, если у пользователя нет соответствующих навыков и инструментов.

Подключение к электросети следует осуществлять с соблюдением всех правил электробезопасности. Необходимо убедиться, что кабель питания соответствует требованиям системы, а розетка обеспечивает надёжное заземление. Также следует проверить состояние проводки и розеток в месте установки устройства.

После завершения подключения к электросети следует тщательно проверить работоспособность системы. Для этого нужно включить систему и убедиться, что все компоненты функционируют корректно, а также отсутствуют какие-либо неисправности или сбои. Необходимо протестировать все функции: видеопередачу, аудиосвязь, работу замка и других подключённых устройств.

Практика

Чек-лист по материалу

• Проверить комплектацию монитора видеодомофона.
• Рассмотреть кабели в подъездной системе и шлейф из комплекта видеодомофона.
• Подключить модуль сопряжения к подъездной системе и шлейфу видеодомофона, учитывая цветовую маркировку проводов.
• Подключить вызовную видеопанель и другие устройства (при необходимости).
• Подключить сеть 220 вольт и проверить работоспособность системы.

Справка

Термины из видео

Модуль сопряжения

Устройство, позволяющее соединить монитор видеодомофона с подъездной системой.

Шлейф

Набор проводов, используемых для подключения различных компонентов системы.

ГНД (GND)

Общий провод (земля) в электрических схемах.
