Подключение и монтаж электромеханического замка Ps-Link PS-EML

Общие сведения о замке

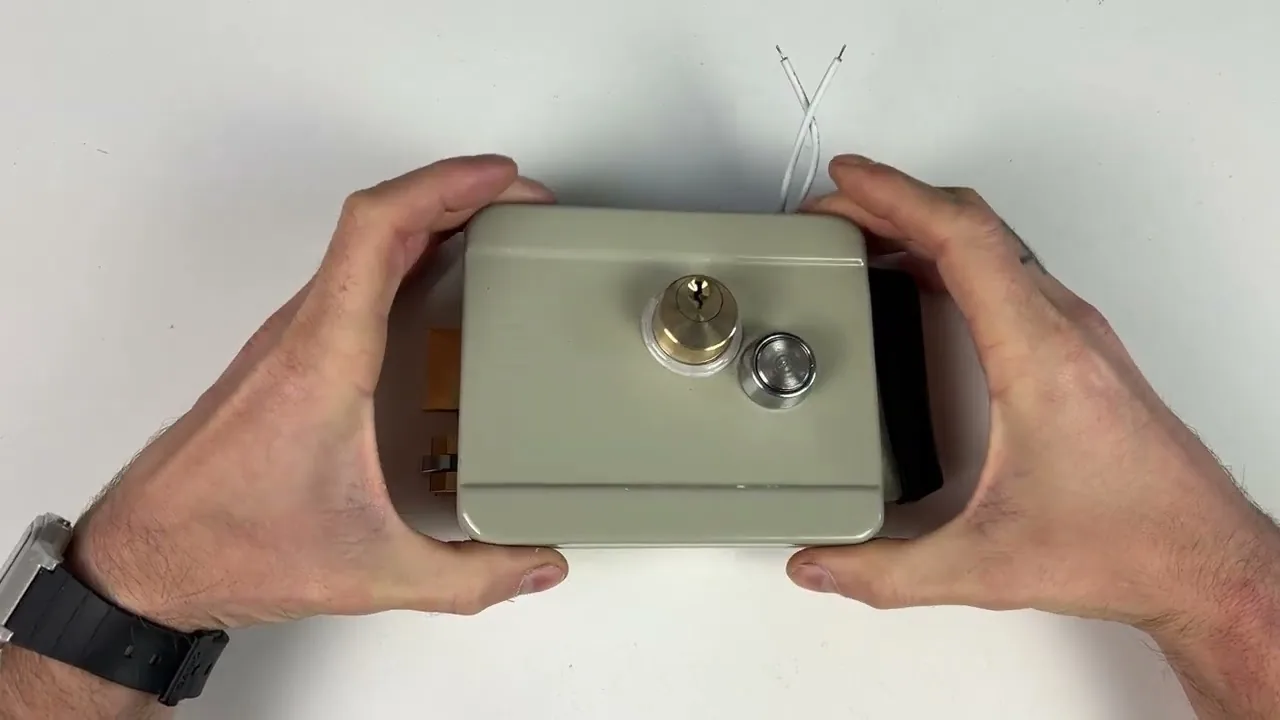

Это электромеханический замок. Поставляется в нескольких цветах. Для подключения имеет всего лишь два провода.

Работа с вызывной панелью домофона

Может работать с вызывной панелью от домофона, вместе с комплектом домофона через блок управления замком.

В случае эксплуатации с блоком управления замка подключение выглядит вот так. В таком варианте блок управления замком берёт питание от вызывной панели и управляет замком через минус.

Подключение к панели контроля доступа

В работе с панелью контроля доступа подключается к проводу реле и общему минусу. Фиолетовый провод управляющий.

Простейшая установка

В самой простой установке один провод замка подключается к контакту реле. Он подписан как нормально открытый. Замыкать при импульсе. Второй к плюсу отдельного блока питания.

Особенности монтажа

Из особенностей монтажа для установки запирающего ригеля замка в соответствии с направлением закрывания двери. Снимите крышку. Тут есть два винта. Вытащите шплинт из отверстия оси запирающего ригеля.

Вытащите ригель и поверните его на 180°. Далее в обратном порядке закрепляем.

При установке, обратите внимание, необходимо выдержать расстояние между корпусом и ответной планкой в 5 мм.

Можно отрегулировать необходимое усилие взводной пружины с помощью втулки с шестигранной гайкой.

Способы открывания

Снаружи замок открывается с помощью ключа, изнутри с помощью специальной механической кнопки. Также её можно заблокировать.

Практика

Чек-лист по материалу

• Определите способ подключения: напрямую к вызывной панели домофона, через блок управления замком или к панели контроля доступа.
• При подключении к панели контроля доступа соедините замок с проводом реле и общим минусом, учитывая, что фиолетовый провод — управляющий.
• В простейшей установке подключите один провод замка к нормально открытому контакту реле (замыкать при импульсе), второй — к плюсу отдельного блока питания.
• Перед монтажом снимите крышку замка, выкрутив два винта.
• Вытащите шплинт из отверстия оси запирающего ригеля.
• Вытащите ригель и поверните его на 180° в соответствии с направлением закрывания двери.
• Закрепите ригель в обратном порядке.
• При установке выдержите расстояние 5 мм между корпусом и ответной планкой.
• При необходимости отрегулируйте усилие взводной пружины с помощью втулки с шестигранной гайкой.
• Проверьте открывание снаружи ключом и изнутри механической кнопкой, а также возможность блокировки кнопки.

Справка

Термины из видео

Электромеханический замок

Замок, для подключения которого используется всего два провода; поставляется в нескольких цветах.

Блок управления замком

Устройство, которое при эксплуатации с комплектом домофона берёт питание от вызывной панели и управляет замком через минус.

Панель контроля доступа

Устройство, к которому замок подключается к проводу реле и общему минусу; фиолетовый провод является управляющим.

Нормально открытый контакт

Контакт реле, к которому в простейшей установке подключается один провод замка; замыкать при импульсе.

Запирающий ригель

Элемент замка, который можно вынуть и повернуть на 180° для установки в соответствии с направлением закрывания двери.

Ответная планка

Деталь, при установке необходимо выдержать расстояние между корпусом и ответной планкой в 5 мм.

Взводная пружина

Пружина, необходимое усилие которой можно отрегулировать с помощью втулки с шестигранной гайкой.

Механическая кнопка

Специальная кнопка, с помощью которой замок открывается изнутри; также её можно заблокировать.
