Подключение и настройка СКУД с электромагнитным замком и контроллером Z-5R

Подготовка и компоненты

Перед началом работы необходимо ознакомиться с комплектом поставки, так как в зависимости от модели в нём могут быть разные компоненты. Это важно для правильного понимания состава системы и её возможностей.

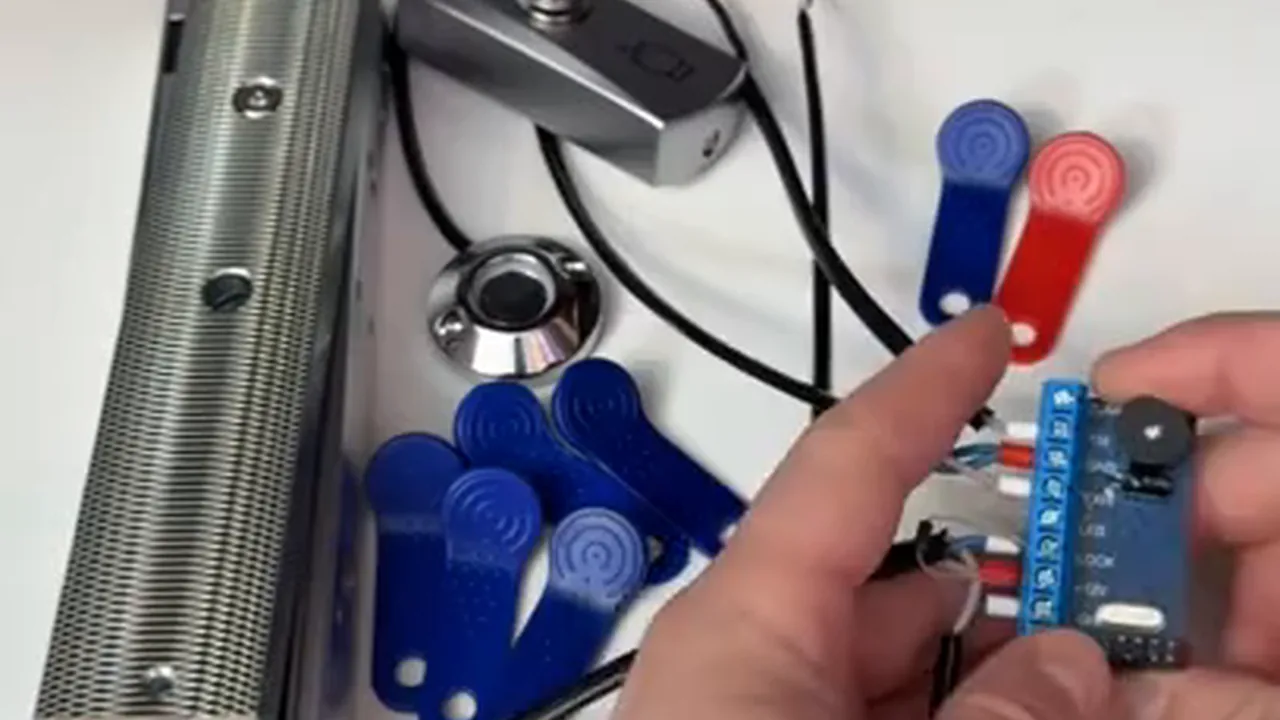

В стандартный комплект обычно входят кнопка, контроллер Z-5R, считыватель и блок питания. Наличие этих элементов обеспечивает базовую функциональность системы.

Стоит отметить, что цвет ключей не влияет на их функциональность. Это значит, что выбор цвета ключей может быть обусловлен исключительно эстетическими предпочтениями, а не техническими требованиями.

После ознакомления с комплектом следует проверить целостность всех компонентов и убедиться в отсутствии видимых повреждений, что поможет предотвратить возможные проблемы в процессе установки и эксплуатации системы.

Подключение элементов

При подключении электромагнитных замков необходимо учитывать количество контактов — они могут иметь либо 2, либо 5 контактов. Это определяет схему подключения и требования к настройке системы.

Для корректной работы системы важно правильно установить перемычку на контроллере. Её положение должно соответствовать типу используемого замка. Это обеспечит правильное взаимодействие между компонентами системы.

При подключении выпрямительного диода следует соблюдать следующую схему: серой полоской он устанавливается в клемму «плюс 12», а вторым контактом — в клемму «лок». Это необходимо для правильной работы системы и предотвращения возможных неисправностей.

После подключения всех элементов необходимо провести проверку соединений, чтобы убедиться в их надёжности и правильности. Это позволит избежать сбоев в работе системы и потенциальных неисправностей.

Программирование контроллера

Перед началом программирования контроллера необходимо внимательно ознакомиться с инструкцией, предоставленной производителем. Это позволит избежать ошибок и максимально эффективно использовать возможности устройства.

В процессе программирования можно создать мастер-ключи, которые будут использоваться для управления обычными ключами. Обычные ключи можно записать в память контроллера, что позволит использовать их для выполнения определённых функций.

Если потребуется сбросить настройки контроллера, нужно выполнить следующие действия: отключить питание устройства и переставить перемычку в положение 2. После этого настройки будут сброшены, и можно будет приступить к программированию заново.

После завершения программирования рекомендуется проверить работу контроллера с использованием записанных ключей, чтобы убедиться в корректности настроек и отсутствии ошибок.

Работа с ключами

Для добавления ключей в память контроллера можно использовать два способа: с помощью мастер-ключа или через перемычку. Выбор метода зависит от конкретной ситуации и доступных инструментов.

Удаление ключей также возможно двумя способами: отдельные ключи можно удалить с помощью мастер-ключа, а для удаления всех ключей необходимо воспользоваться перемычкой. Это позволяет гибко управлять доступом и обеспечивать необходимую безопасность.

Мастер-ключ можно визуально отличить от обычных ключей, например, с помощью изоленты. Это поможет избежать путаницы при работе с ключами и упростит процесс управления доступом.

При работе с ключами важно вести учёт добавленных и удалённых ключей, чтобы всегда иметь представление о текущем состоянии системы доступа и избежать несанкционированного использования ключей.

Настройка времени открытия замка

Время открытия замка можно настроить в зависимости от его типа. Для электромагнитного замка доступна настройка любого времени открытия, что позволяет гибко адаптировать работу замка под конкретные требования и условия эксплуатации.

В случае с электромеханическим замком необходимо соблюдать осторожность и не превышать время открытия в 2 секунды. Это связано с тем, что более длительное время работы может привести к перегреву и выходу из строя катушки замка.

Настройка времени открытия выполняется с помощью мастер-ключа и кнопки (или кусочка проволоки). Процесс требует внимательности и следования инструкции, чтобы обеспечить корректную работу замка и избежать возможных неисправностей.

После настройки времени открытия рекомендуется провести тестовое открытие замка, чтобы убедиться, что время открытия соответствует заданным параметрам и замок работает корректно.

Практика

Чек-лист по материалу

• Проверить компоненты комплекта.
• Выбрать кабель для подключения (рекомендуется П2 на 0,5).
• Установить перемычку на контроллере в нужное положение.
• Подключить элементы к контроллеру, учитывая полярность.
• Проверить работоспособность системы.
• Настроить контроллер, создать мастер-ключи и записать обычные ключи.
• Настроить время открытия замка.

Справка

Термины из видео

СКУД

Система контроля управления доступом — комплекс технических средств для контроля и управления доступом в помещения или на территорию.

Электромагнитный замок

Устройство для запирания дверей, работающее на основе электромагнитного притяжения.

Контроллер Z-5R

Устройство, управляющее работой системы контроля доступа, обрабатывающее сигналы от считывателя и управляющее замком.

Мастер-ключ

Специальный ключ, используемый для программирования контроллера и управления настройками системы.
