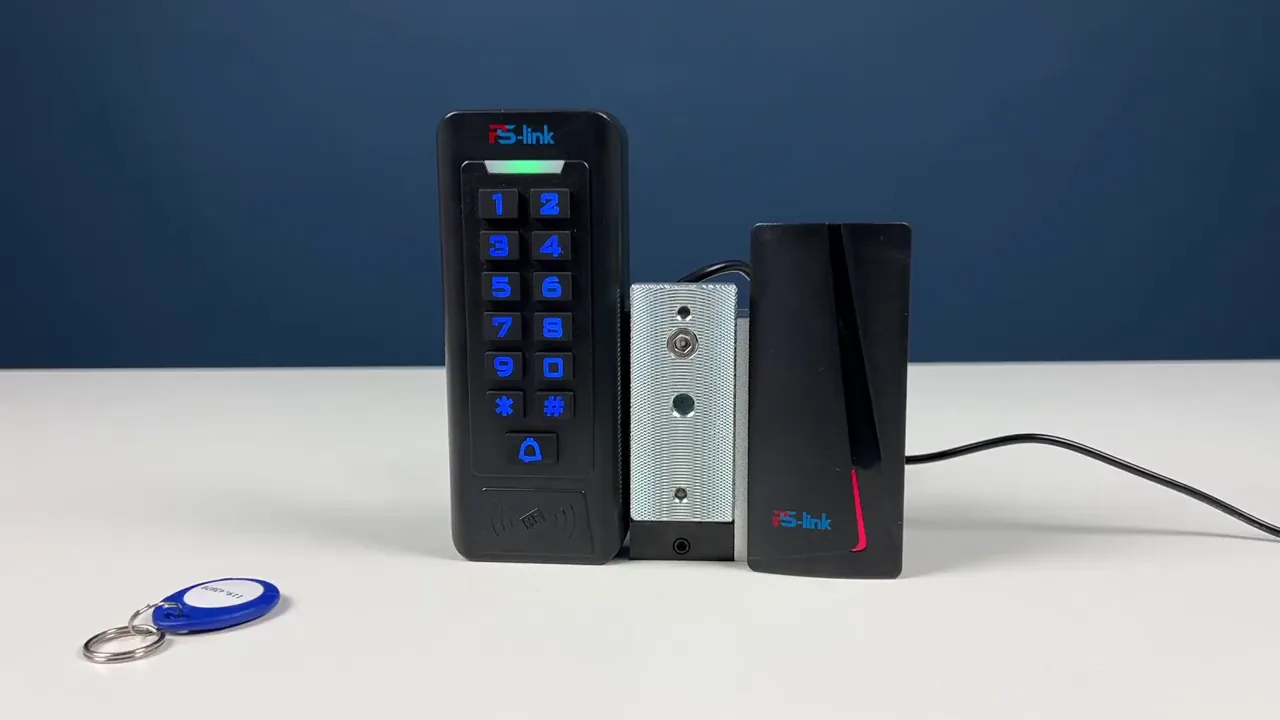

Подключение и программирование комплекта СКУД Ps-Link KIT-T6MF T6EM

Какие провода за что отвечают при подключении контроллера и считывателя?

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и чёрные провода используются для питания устройства. Зелёные и белые провода служат для передачи сигнала от внешнего считывателя к контроллеру.

В парах: синий и фиолетовый — для электромеханического замка, оранжевый с фиолетовым — для магнитного замка. Жёлтые провода предназначены для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идёт инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне устройства есть наклейка с обозначениями для исключения ошибки при коммутировании.

Как подключить магнитный замок и кнопку выхода?

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, которая коммутируется с жёлтой жилой.

Фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызывной панели всегда идёт напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Как подключить электромеханический замок?

Чтобы подключить механический замок, используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели.

Через синий кабель подаётся напряжение для сработки механизма электромеханического замка. Сигнал замок получает через минус.

Как войти в режим программирования и добавить пинкод или ключ?

Необходимо войти в режим программирования. В большинстве случаев это код, звёздочка, шесть девяток, решётка. После выбирается команда: единица для добавления пинкода, карты или отпечатка. После единицы задаётся номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю.

При завершении подтверждается действие решёткой. После программирования в стандартные режимы можно вернуться с помощью звёздочки и эксплуатировать устройство.

Как изменить пароль администратора и удалить пользователей?

Смена пароля администратора: нажимаем звёздочку, вводим пароль по умолчанию (шесть девяток) и решётку. Для смены используется команда 0. Вводим новый пароль, подтверждаем и дублируем. Снова нажимаем решётку для подтверждения и выходим.

Для удаления конкретного пинкода пользователя снова заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей пинкод нужно удалить. Точно так же поступаем с ключами доступа: при необходимости удаления вводим двойку и поочерёдно подносим ключи.

Для удаления абсолютно всех пользователей (ключей и пинкодов) нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтвердить действие решёткой — теперь все пользователи удалены.

Как изменить режим работы и время сработки реле?

Есть несколько режимов работы. По умолчанию включён вход по пинкоду и карте. Можно активировать режим только по картам. Для этого попадаем в режим настройки, вводим команду 3 (смена режима) и 0. 0 — это режим входа только по карточкам.

Можно настроить время сработки реле: входим в меню программирования, вводим команду 4 и время, подтверждаем. Эта настройка работает на все типы отпирания.

Практика

Чек-лист по материалу

• Проверить наличие инструкции с иллюстрацией схемы подключения в комплекте.
• Использовать наклейку на тыльной стороне устройства для исключения ошибки при коммутировании.
• Подключить питание: красный и чёрный провода.
• Подключить внешний считыватель: зелёный и белый провода.
• Подключить замок: для электромеханического — синий и фиолетовый, для магнитного — оранжевый с фиолетовым.
• Подключить внешнюю кнопку выхода: жёлтые провода к общему минусу.
• При наличии розовых проводов подключить звонок.
• Войти в режим программирования: код, звёздочка, шесть девяток, решётка.
• Добавить пинкод или ключ командой 1, указав номер ячейки для пароля или поднеся карту.
• Подтвердить действие решёткой и выйти звёздочкой.
• При необходимости сменить пароль администратора командой 0.
• Настроить режим работы (команда 3) и время сработки реле (команда 4).

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, которое принимает сигналы от считывателя и управляет замком.

Считыватель

Устройство для считывания ключей доступа (карт, отпечатков и т.п.).

Электромеханический замок

Замок, для сработки механизма которого используется синяя жила вызывной панели и общий минус.

Магнитный замок

Замок, для работы которого используется оранжевая жила панели доступа и общий минус.

Общий минус

Клемма, к которой подключаются кнопка выхода и некоторые жилы замков.

Общий плюс

Клемма, к которой подключается фиолетовая жила вызывной панели при использовании механического замка.

Пинкод

Цифровой пароль пользователя для доступа.

Ключ доступа

Карта или иной носитель, подносимый к считывателю для идентификации.

Режим программирования

Режим настройки панели, вход в который осуществляется кодом, звёздочкой, шестью девятками и решёткой.

Время сработки реле

Настраиваемый параметр (команда 4), определяющий длительность срабатывания реле для всех типов отпирания.
