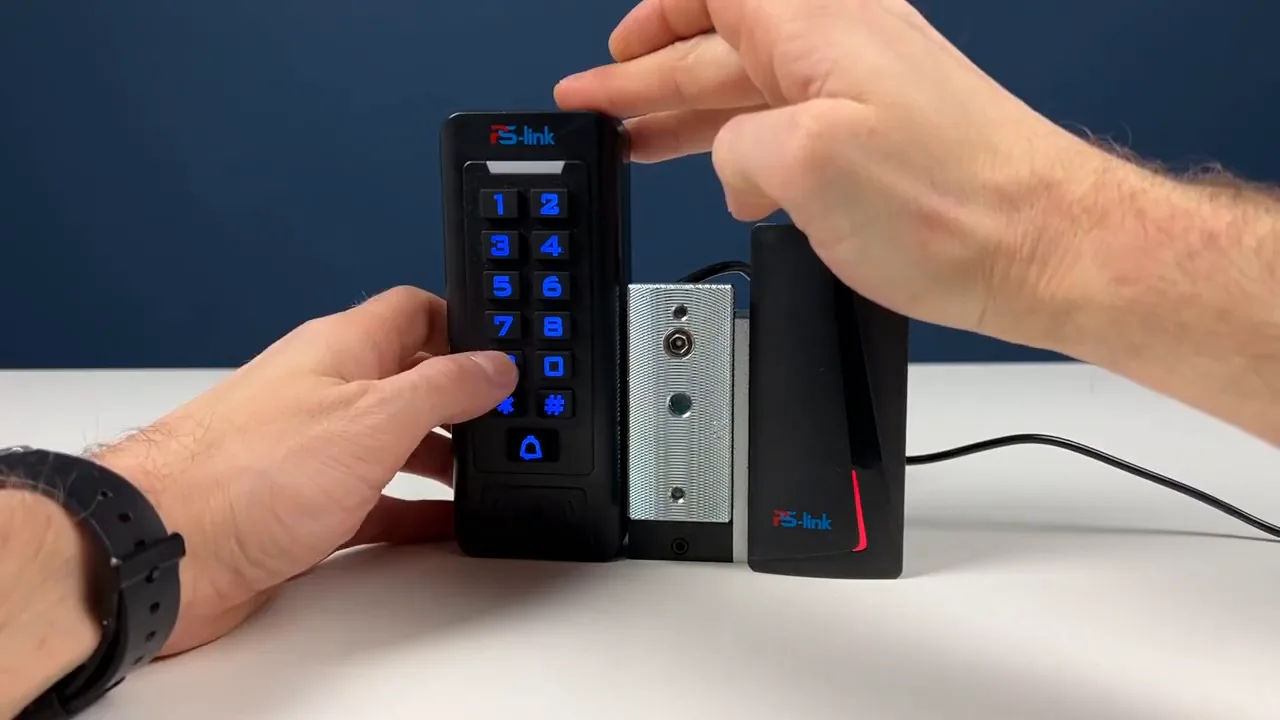

Подключение и программирование СКУД Ps-Link KIT-208C-350 с электромагнитным замком

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства. Зеленые и белые используются для передачи сигнала с внешнего считывателя контроллеру. В парах синий с фиолетовым — для электромеханического замка, а оранжевый с фиолетовым — для магнитного. Желтые провода — для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, которые используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне панели есть наклейка с обозначениями для исключения ошибки перед коммутированием.

Подключение замков

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели. Через синий кабель с вызывной панели подается напряжение для срабатывания механизма электромеханического замка. Сигнал замыкания замок получает через минус. Реле панели размыкает питание в случае магнитного замка и замыкает в случае использования электромеханического.

Принцип программирования

При успешной авторизации пользователь получает доступ по пин-коду или по нажатию кнопки выхода. Принцип настройки такой: необходимо войти в режим программирования, в большинстве случаев это код, звездочка, шесть девяток, решетка. После выбирается команда, единица для добавления пин-кода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении подтверждается действие решеткой.

После программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Настройка панели

Программирование панели происходит следующим образом: входим в меню настройки путем ввода пароля администратора, вводится команда и подтверждается решеткой, выход осуществляется звездочкой. Сменим пароль администратора: нажимаем звездочку, вводим пароль (по умолчанию 123456) и решетку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, снова нажимаем решетку для подтверждения и выходим, проверяем.

Теперь запишем на панель ключи доступа: входим в режим программирования, вводим единицу и поочередно подносим ключи. По завершении жмем решетку и проверяем. Теперь заведем пин-код пользователя: вводим команду 21 и следуем пин-коду, проверяем.

Для удаления абсолютно всех пользователей (ключей, пин-кодов) заходим в режим настройки, вводим команду 40000 и подтверждаем решеткой. Можно настроить время сработки реле: входим в меню программирования, вводим команду 5 и время разблокировки, задать можно до 99 секунд. Подтверждаем и смотрим. Эта настройка работает на все типы отпирания. Для сброса до заводских настроек входим в режим программирования, вводим команду 899 и решетку. Теперь все параметры возвращены в положение по умолчанию.

Практика

Чек-лист по материалу

• Проверить комплектацию и наличие инструкции.
• Изучить наклейку на тыльной стороне панели с обозначениями.
• Подключить питание (красный и черный провода).
• Подключить считыватель (зеленый и белый провода).
• Подключить замок согласно типу (магнитный или электромеханический).
• Подключить кнопку выхода (желтый провод и общий минус).
• Войти в режим программирования (код*9999#).
• Добавить ключи доступа (команда 1).
• Добавить пин-код (команда 21).
• Настроить время сработки реле (команда 5).
• Проверить работу системы.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой СКУД.

Считыватель

Устройство для считывания ключей, карт или отпечатков.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнита.

Электромеханический замок

Замок с механическим запиранием, управляемым электричеством.

Кнопка выхода

Кнопка для открытия двери изнутри.

Пин-код

Персональный идентификационный номер для доступа.

Реле

Устройство для коммутации электрических цепей.
