Подключение и программирование СКУД Ps-Link KIT-K33EM-350

Схема подключения контроллеров и считывателей

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода используются для питания устройства. Зеленые и белые провода — для передачи сигнала от внешнего считывателя контроллеру.

Синий и фиолетовый провода — для электромеханического замка, оранжевый и фиолетовый — для магнитного. Желтые провода — для подключения внешней кнопки выхода. Розовые провода на некоторых устройствах используются для звонка.

В комплекте всегда идет инструкция для программирования с иллюстрацией схемы подключения. На тыльной стороне обычно есть наклейка с обозначениями для исключения ошибки перед коммутированием.

Подключение магнитного замка

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируется с желтой жилой. Фиолетовый провод подключается к плюсу.

Через оранжевый кабель с вызывной панели всегда идет напряжение для работы магнитного замка. Сигнал размыкания замок получает через минус.

Подключение электромеханического замка

Для подключения механического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила вызывной панели.

Через синий кабель с вызывной панели подается напряжение для сработки механизма электромеханического замка. Сигнал замыкания замок получает через минус. Ролле панели размыкается питание в случае магнитного замка и замыкает в случае использования электромеханического.

Программирование панели: вход и смена пароля администратора

При успешной авторизации пользователь подключается по пин-коду или по нажатию кнопки выход. Необходимо войти в режим программирования, в большинстве случаев это код: звездочка, 6 девяток, решетка. После выбирается команда: единица для добавления пин-кода, карты или отпечатка. После единицы задается номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карты сразу подносятся к считывателю. При завершении подтверждается действие решеткой. После программирования в стандартный режим можно вернуться с помощью звездочки и эксплуатировать устройство.

Программирование панели происходит следующим образом: входим в меню настройки путем ввода пароля администратора, вводится команда и подтверждается решеткой. Выход осуществляется звездочкой.

Смена пароля администратора: нажимаем звездочку, вводим пароль по умолчанию, 6 девяток и решетку. Для смены используется команда 0, вводим новый пароль, подтверждаем и дублируем, снова нажимаем решетку для подтверждения и выходим, проверяем.

Добавление и удаление пользователей

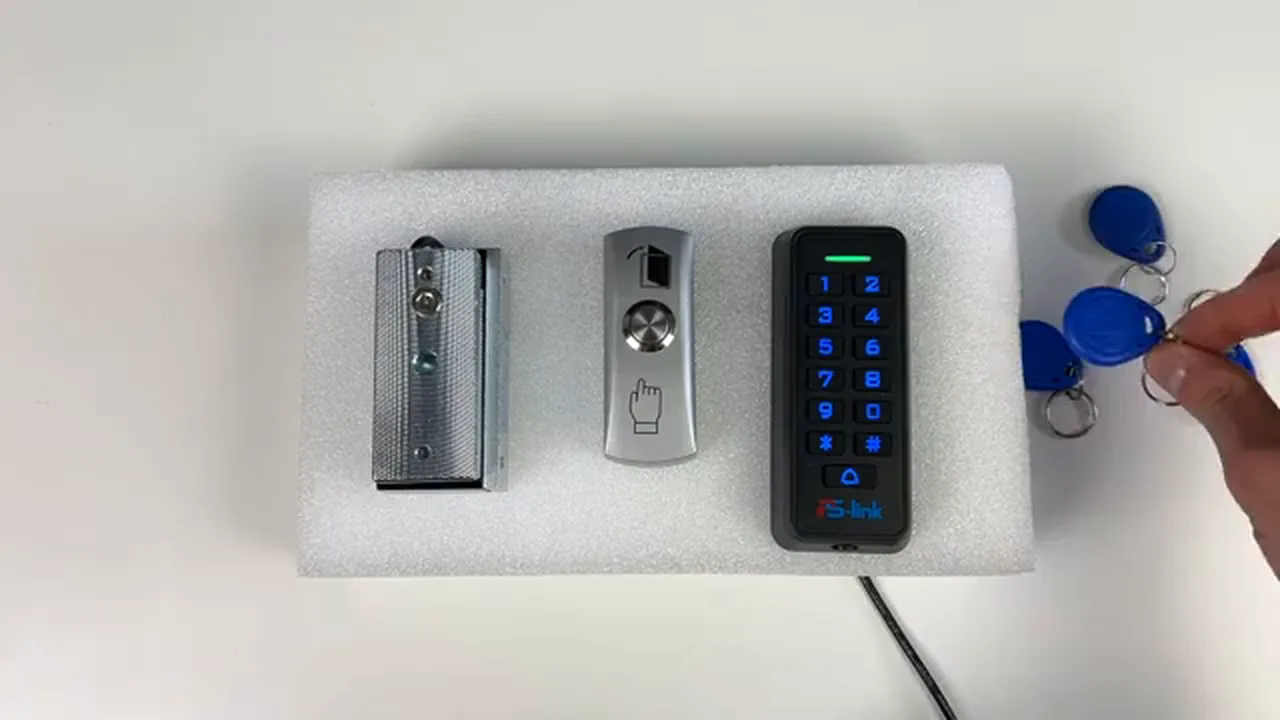

Теперь заведем пин-код пользователя, для этого вводим единицу, указываем номер ячейки пользователя, после вводим пин-код и проверим. Теперь запишем на панель ключей доступа, входим в режим программирования, вводим единицу и поочередно подносим ключи. По завершению жмем решетку и проверяем.

Для удаления конкретного пин-кода пользователя снова заходим в меню настройки, вводим команду 2 и указываем порядковый номер пользователя, чей пин-код нужно удалить. Точно так же поступаем с ключами доступа, при необходимости удаления, вводим двойку и поочередно подносим ключи.

Для удаления абсолютно всех пользователей ключей пин-кодов нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтверждаем действие решеткой, теперь все пользователи удалены.

Настройка режимов работы и сброс устройства

Есть несколько режимов работы, по умолчанию включен вход по пин-коду и карте, можно активировать режим только по картам. Для этого попадаем в режим настройки, вводим команду 3, что значит смена режима, и 0, 0 — это режим входа только по карточкам, проверим.

Можно настроить время сработки реле, входим в меню программирования, вводим команду 4 и время, подтверждаем и смотрим. Эта настройка работает на все типы отпирания.

Для сброса отключаем питание, зажимаем решетку и запитываем. Такие звуковые индикации сообщают нам о сбросе устройства.

Практика

Чек-лист по материалу

• Подключите красные и черные провода для питания устройства.
• Подключите зеленые и белые провода для передачи сигнала от внешнего считывателя контроллеру.
• Для электромеханического замка используйте синий и фиолетовый провода, для магнитного — оранжевый и фиолетовый.
• Подключите желтые провода для внешней кнопки выхода.
• Используйте розовые провода для звонка, если они есть на устройстве.
• Перед коммутацией проверьте наклейку на тыльной стороне с обозначениями.
• Войдите в режим программирования: звездочка, 6 девяток, решетка.
• Для добавления пин-кода введите единицу, номер ячейки и пин-код, подтвердите решеткой.
• Для добавления ключей доступа введите единицу и поочередно поднесите ключи, подтвердите решеткой.
• Для смены пароля администратора введите команду 0, новый пароль, подтвердите и продублируйте, затем решетка.
• Для удаления конкретного пин-кода введите команду 2 и номер пользователя.
• Для удаления всех пользователей введите команду 2 и 4.0, подтвердите решеткой.
• Для сброса отключите питание, зажмите решетку и включите питание.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее доступом и обрабатывающее сигналы от считывателей и кнопок.

Считыватель

Устройство для считывания ключей доступа (карт, отпечатков и т.п.).

Электромеханический замок

Замок, который для открытия требует подачи напряжения на механизм.

Магнитный замок

Замок, который удерживается магнитом под напряжением, а для открытия напряжение снимается.

Пин-код

Персональный цифровой код для доступа.

Ключ доступа

Физический идентификатор (карта, брелок) для доступа.

Решетка

Кнопка на панели, используемая для подтверждения действий при программировании.

Звездочка

Кнопка на панели, используемая для входа в режим программирования или выхода из него.

Реле

Электрический переключатель, управляющий подачей питания на замок.
