Подключение камеры к видеодомофону: пошаговая инструкция

Возможности подключения камер к видеодомофону

Все современные видеодомофоны поддерживают подключение до двух вызывных панелей и двух камер. Это позволяет расширить функциональность системы наблюдения, не прибегая к установке дополнительного оборудования.

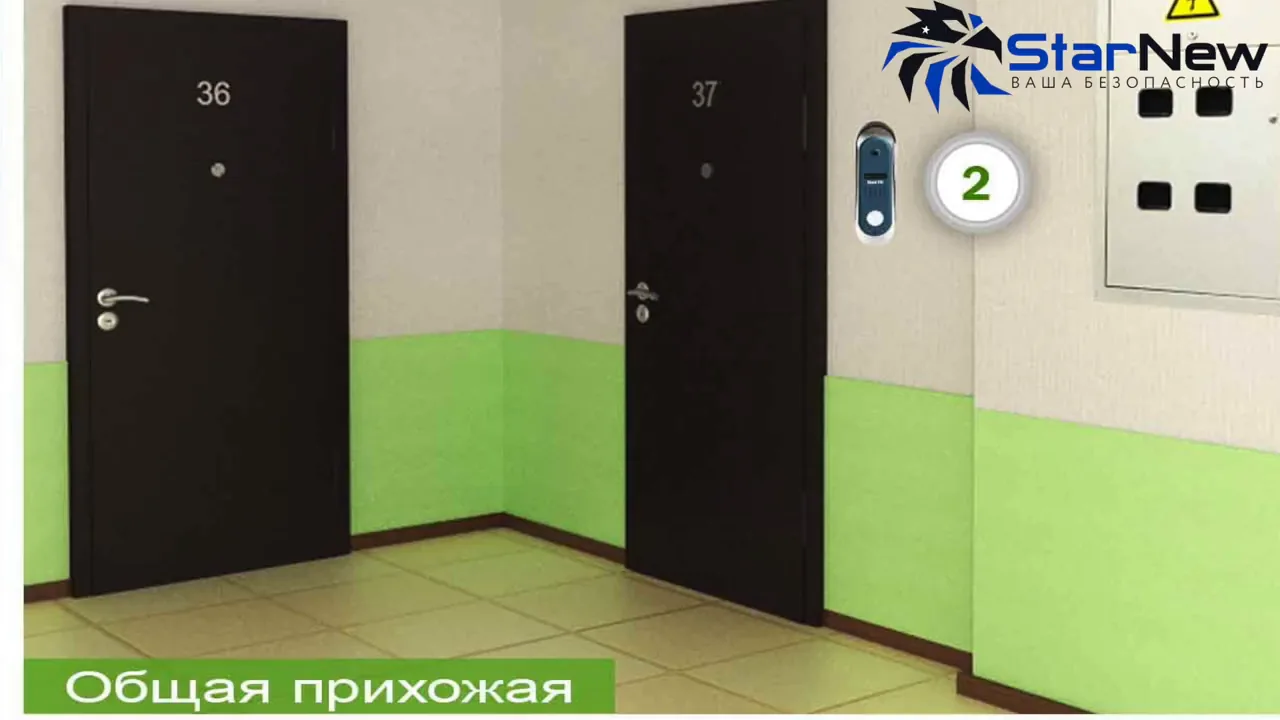

Камеры можно устанавливать для наблюдения за тамбурами, особенно в случаях, когда вызывная панель не покрывает все зоны. Например, если вызывная панель установлена у входной двери, камера может контролировать внутреннее пространство тамбура, обеспечивая дополнительную безопасность.

Необходимые материалы и инструменты

Для подключения камеры потребуются: аналоговая камера, BNC-разъемы, блок питания 1.5-2 А, шлейф для монитора, монтажная коробка. Эти компоненты обеспечивают передачу видеосигнала и питание камеры.

Камера устанавливается в монтажную коробку, которая крепится на стену. Это обеспечивает защиту камеры от внешних воздействий и аккуратный внешний вид. После установки камера подключается к видеодомофону через BNC-разъемы, а питание подается от блока питания.

Пошаговое подключение камеры

Для начала необходимо открыть камеру, чтобы получить доступ к внутренним разъемам. После этого подключаются разъемы питания и видеосигнала. Питание подается напрямую от блока питания, что обеспечивает стабильное электропитание камеры. Видеосигнал с камеры направляется на монитор для отображения изображения.

Все соединения должны быть выполнены аккуратно и размещены в монтажной коробке. Это защищает контакты от механических повреждений и обеспечивает надежность соединений. Монтажная коробка также помогает организовать провода, предотвращая их запутывание и облегчая дальнейшее обслуживание.

Подключение к монитору

От видеосигнала кабель прокладывается к монитору. На стороне монитора подключаются два провода: видео и общий. Видеопровод передает видеосигнал, а общий провод обеспечивает общую землю для корректной передачи сигнала.

Красный провод, который обычно используется для питания, в данном случае не подключается. Это связано с тем, что питание камеры уже осуществляется от отдельного блока питания, и дополнительное питание через красный провод не требуется. Таким образом, подключение к монитору ограничивается только передачей видеосигнала.

Выбор кабеля и камеры

Для подключения камеры видеонаблюдения необходимо правильно выбрать кабель, который обеспечит надежную передачу сигнала и питания. В зависимости от условий монтажа можно использовать экранированную витую пару (FTP) или коаксиальный кабель КВК. Экранированная витая пара предпочтительна для систем с цифровой передачей данных, так как она снижает электромагнитные помехи, а кабель КВК часто применяется в аналоговых системах, обеспечивая простоту подключения и достаточную помехозащищенность. Выбор конкретного типа кабеля зависит от расстояния до камеры, требований к качеству сигнала и особенностей окружающей среды.

При выборе камеры для установки в подъезде многоквартирного дома рекомендуется использовать модель ST21 с фокусным расстоянием объектива 2.8 или 3.6 мм. Фокусное расстояние 2.8 мм обеспечивает широкий угол обзора, что позволяет охватить большую площадь, например, лестничную клетку, а 3.6 мм дает более узкий угол, но позволяет различать детали на большем расстоянии. Это важно для идентификации лиц или номеров квартир. Камера ST21 отличается компактностью и простотой монтажа, что удобно для установки в ограниченном пространстве подъезда.

Для частных домов, где камера подвергается воздействию атмосферных осадков, необходимо выбирать модели с защитным козырьком от дождя и снега. Такой козырек предотвращает попадание влаги на объектив и корпус, что продлевает срок службы устройства и сохраняет четкость изображения. Кроме того, для частных домов рекомендуется использовать камеры с углом обзора 120 градусов, что позволяет контролировать придомовую территорию, включая входную зону и часть двора. Широкий угол обзора снижает количество слепых зон и повышает общую безопасность объекта.

Практика

Чек-лист по материалу

• Подготовьте камеру, BNC-разъемы, блок питания 1.5-2 А, шлейф для монитора, монтажную коробку.
• Установите монтажную коробку на стену в нужном месте.
• Подключите камеру к блоку питания и видеовыходу.
• Проложите кабель от камеры к монитору, используя FTP или КВК.
• Подключите к монитору провода видео и общий.
• Проверьте работу камеры через монитор.

Справка

Термины из видео

Видеодомофон

Устройство для аудио- и видеосвязи с посетителем, позволяющее видеть и слышать его, а также открывать дверь.

Вызывная панель

Устройство, устанавливаемое у входа, с кнопками вызова и камерой для идентификации посетителя.

Камера

Устройство для видеонаблюдения, подключаемое к видеодомофону для дополнительного обзора.

BNC-разъем

Коаксиальный разъем для подключения видеосигнала.

Блок питания

Устройство, преобразующее сетевое напряжение 220В в низкое напряжение для питания камеры.

Монтажная коробка

Коробка для установки камеры и размещения соединений.

FTP

Экранированная витая пара, кабель с экраном для защиты от помех.

КВК

Коаксиальный кабель для видеонаблюдения, объединяющий видеосигнал и питание.
