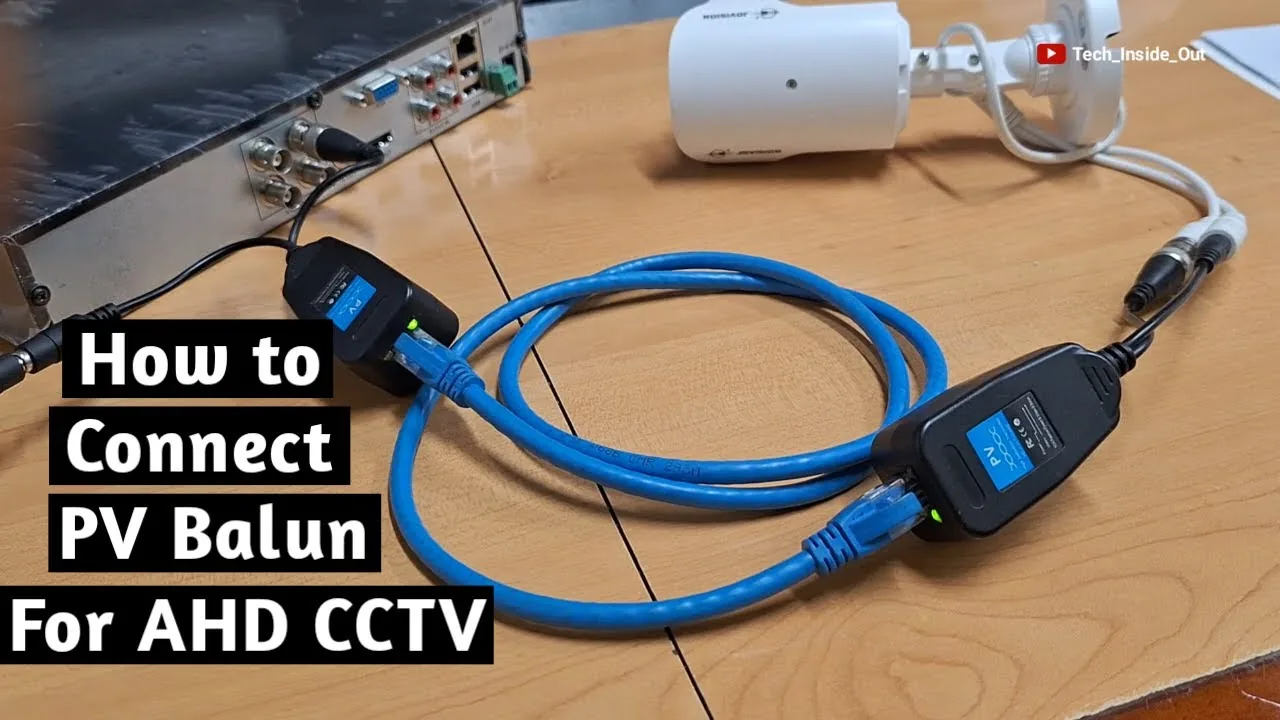

Подключение PV Balun к AHD CCTV-камерам с использованием сетевых кабелей

Что такое PV Balun

PV Balun (Power and Video Balun) — это устройство, которое позволяет одновременно передавать питание и видеосигнал по сетевому кабелю. Это существенно упрощает процесс подключения видеооборудования и сокращает количество необходимых проводов.

Основное назначение PV Balun — подключение аналоговых или HD-камер к системе видеонаблюдения. Благодаря этому устройству можно использовать стандартный сетевой кабель для передачи как видеосигнала, так и питания к камере, что делает систему более удобной и экономичной. Использование PV Balun позволяет избежать необходимости прокладывать отдельные кабели для питания и видео, что снижает затраты на кабельную инфраструктуру и упрощает монтаж системы.

Необходимые компоненты для подключения

Для подключения системы с использованием PV Balun потребуются несколько ключевых компонентов. Во-первых, необходим 12V DC адаптер, который будет обеспечивать подачу питания к камере. Адаптер подключается к источнику электропитания и обеспечивает стабильное напряжение для работы камеры.

Во-вторых, потребуется AHD CCTV-камера, которая будет передавать видеосигнал. Камера должна быть совместима с системой и поддерживать передачу сигнала через PV Balun. В-третьих, необходим DVR (цифровой видеорегистратор), который будет принимать сигнал от камеры и записывать видео. DVR служит для обработки поступающего сигнала и сохранения записей на носители.

Наконец, понадобится сетевой кабель с RJ45-коннекторами, который будет использоваться для передачи питания и видеосигнала от камеры к DVR. Этот кабель позволяет объединить функции питания и передачи данных в одном решении, что упрощает инсталляцию системы видеонаблюдения и уменьшает количество проводов на объекте.

Процесс подключения PV Balun

Для начала необходимо разместить один из PV Balun с разъёмом female DC power connector внутри помещения. Это обеспечит удобный доступ к источнику питания и упростит подключение DVR. PV Balun, размещённый внутри помещения, будет выполнять роль приёмного устройства, которое принимает сигнал от камеры и передаёт его на DVR.

К размещённому внутри помещения PV Balun подключается источник питания и DVR. Подключение источника питания осуществляется через соответствующий разъём, а DVR подключается через сетевой кабель. Это позволит обеспечить питание системы и передачу видеосигнала. Важно убедиться, что все соединения выполнены надёжно и без ошибок.

Далее необходимо разместить другой PV Balun в том месте, где будет находиться CCTV-камера. Этот PV Balun будет выполнять роль передающего устройства, которое принимает питание и передаёт видеосигнал от камеры. Размещение PV Balun рядом с камерой позволяет минимизировать длину кабелей между камерой и PV Balun, что положительно сказывается на качестве сигнала.

Завершающим этапом является соединение двух PV Balun сетевым кабелем с RJ45-коннекторами. Сетевой кабель должен быть правильно обжатым и соответствовать требованиям по длине и категории. Это создаст канал для передачи данных между камерой и DVR. После соединения PV Balun необходимо проверить правильность подключения всех разъёмов и убедиться в отсутствии повреждений кабеля.

Завершение подключения

После того как выполнены все предыдущие шаги, необходимо подключить питание и видеосигнал к камере через BNC-разъёмы. Подключение осуществляется путём соединения соответствующих выходов PV Balun с входами на камере. Это финальный этап подключения, который обеспечивает передачу видеосигнала с камеры. Важно убедиться, что BNC-разъёмы надёжно закреплены и не имеют люфтов.

После успешного подключения питания и видеосигнала через BNC-разъёмы соединение считается завершённым. Все компоненты системы соединены и готовы к функционированию. На этом этапе необходимо провести проверку всех соединений ещё раз, чтобы исключить возможность ошибок в подключении.

Камера готова к работе с использованием PV Balun и сетевого кабеля. Теперь можно проверять качество передаваемого сигнала и настраивать систему видеонаблюдения. Для проверки качества сигнала можно воспользоваться функцией просмотра видео на DVR или подключить монитор к DVR и оценить качество изображения с камеры.

Практика

Чек-лист по материалу

• Подготовить все необходимые компоненты (PV Balun, 12V DC адаптер, AHD CCTV-камера, DVR, сетевой кабель с RJ45).
• Разместить один PV Balun внутри помещения и подключить к нему источник питания и DVR.
• Разместить другой PV Balun в месте установки CCTV-камеры.
• Соединить два PV Balun сетевым кабелем.
• Подключить камеру к PV Balun через BNC-разъёмы.

Справка

Термины из видео

PV Balun

Устройство, позволяющее передавать питание и видеосигнал к камерам через сетевой кабель.

AHD CCTV камера

Тип камеры, используемой в системах видеонаблюдения.

DVR

Устройство для записи и воспроизведения видео с камер.

RJ45

Тип разъёма, используемый в сетевых кабелях.

BNC

Тип разъёма, используемый для передачи видеосигнала.
