Расключение слаботочных кабелей в проекте КУБ СТАНДАРТ

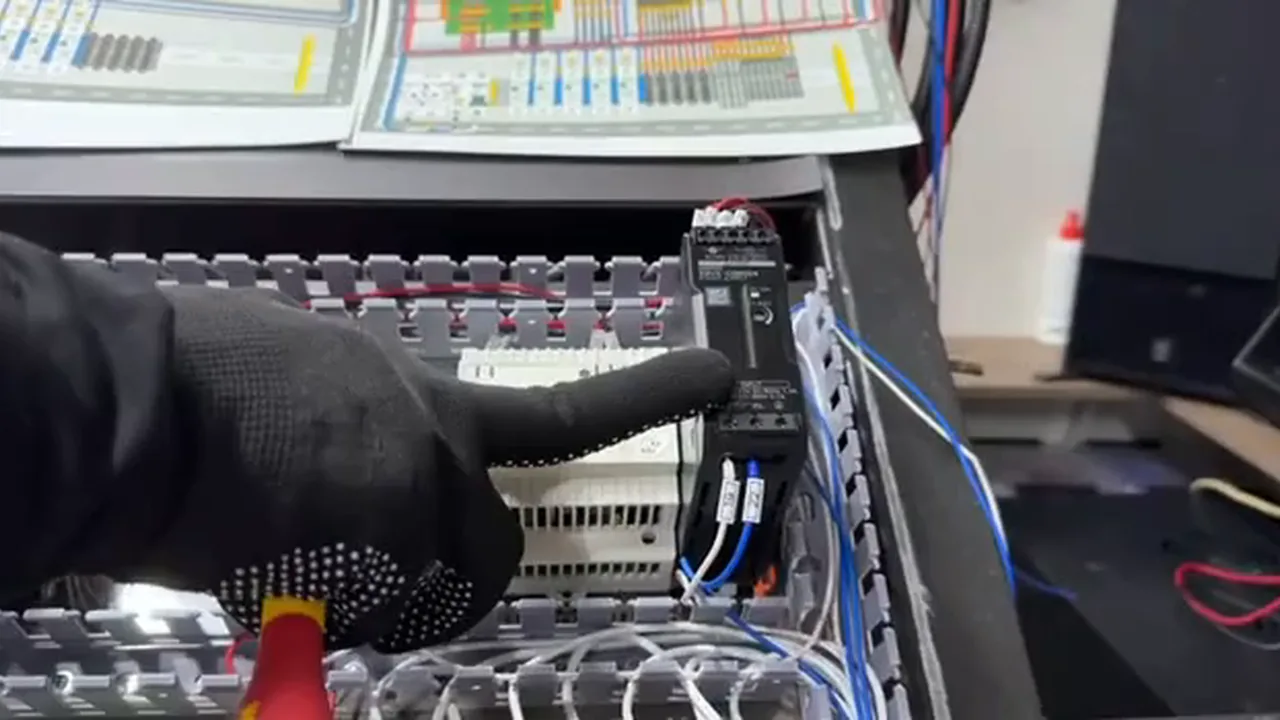

Подключение блок-питания и твердотельных реле

Для обеспечения работы системы используется блок-питание, который подаёт 24 вольта. Это необходимо для функционирования твердотельных реле, которые бывают двух типов: тонкие и широкие. Правильное подключение блок-питания — ключевой этап в настройке системы.

Кабели подключаются к контактам реле, например, к контакту А2. Важно соблюдать схему подключения, чтобы избежать ошибок и сбоев в работе системы. При подключении следует учитывать тип используемого реле и его характеристики. Необходимо проверить соответствие напряжения и тока, которые подаёт блок-питание, требованиям твердотельного реле. Перед подключением следует убедиться, что все кабели и контакты чистые и не имеют повреждений.

Возможно параллельное подключение блок-питаний, что позволяет повысить надёжность системы и обеспечить более стабильное питание. При параллельном подключении необходимо убедиться в соответствии параметров блок-питаний и правильности распределения нагрузки. Следует проверить, чтобы все подключённые блок-питания имели одинаковые характеристики выходного напряжения и тока, а также убедиться, что кабели способны выдержать суммарную нагрузку без перегрева.

Работа с кросс-модулем и клеммными рядами

Кабели, идущие от блок-питания, направляются на кросс-модуль. Кросс-модуль служит для распределения и организации электрических соединений в системе. Он позволяет упростить процесс подключения и обеспечить порядок в кабельной разводке. При подключении кабелей к кросс-модулю необходимо следить за тем, чтобы каждый кабель был правильно закреплён и не имел излишнего натяжения.

Для организации подключения используются клеммные ряды. Они обеспечивают надёжное соединение кабелей и позволяют легко вносить изменения в конфигурацию системы. Клеммные ряды подбираются с учётом сечения проводов и требуемой силы тока. Перед установкой клеммных рядов следует проверить, соответствуют ли они параметрам используемой проводки и требованиям системы по силе тока.

Перемычки применяются для соединения различных элементов системы. Они позволяют создавать необходимые электрические цепи и обеспечивать взаимодействие между компонентами. Правильное использование перемычек важно для корректной работы всей системы. При установке перемычек необходимо убедиться, что они надёжно закреплены и не создают короткого замыкания.

Подключение кабелей к клапанам и предохранителям

Кабели необходимо направить к клапанам отбора и предохранителям. Это ключевой этап в процессе монтажа, который обеспечивает правильное функционирование системы. Перед подключением следует проверить состояние клапанов и предохранителей, убедиться в отсутствии повреждений и коррозии.

Минусовой кабель прокладывается между предохранителем и клеммным рядом. Такое расположение способствует оптимизации электрической схемы и минимизации рисков возникновения неисправностей. Важно убедиться, что минусовой кабель имеет достаточное сечение для обеспечения необходимого тока и что его прокладка не создаёт дополнительных точек напряжения или перегибов.

Для соединения кабелей используются перемычки. Они обеспечивают надёжное электрическое соединение и способствуют стабильной работе всей системы. При использовании перемычек необходимо следить за тем, чтобы они были правильно подобраны по сечению и соответствовали электрическим параметрам системы.

Организация кабелей и завершение работы

После подключения кабелей их необходимо упорядочить с помощью хомутов. Это позволит избежать путаницы и облегчит доступ к кабелям при необходимости проведения технического обслуживания. Хомуты следует размещать так, чтобы кабели были надёжно зафиксированы, но не пережаты, что может привести к повреждению изоляции.

Производится выравнивание и организация кабелей. Данный этап важен для обеспечения эстетичного вида и повышения безопасности эксплуатации системы, так как упорядоченные кабели снижают риск механических повреждений и коротких замыканий. При организации кабелей следует учитывать их длину и расположение оборудования, чтобы минимизировать излишки и изгибы.

Заземление подключается к заземляющей шине, что обеспечивает безопасность работы системы и защищает оборудование от возможных электрических сбоев. Перед подключением заземления необходимо проверить состояние заземляющей шины и убедиться в отсутствии повреждений. Затем устанавливается кабель-канал и крышки шкафа, что завершает монтаж и обеспечивает защиту кабелей и оборудования. Важно убедиться, что все крышки и кабель-каналы надёжно закреплены и не препятствуют доступу к основным элементам системы при необходимости обслуживания.

Практика

Чек-лист по материалу

• Проверить подключение блок-питания и твердотельных реле.
• Убедиться в правильности подключения кабелей к кросс-модулю и клеммным рядам.
• Проверить подключение кабелей к клапанам и предохранителям.
• Упорядочить кабели с помощью хомутов.
• Подключить заземление к заземляющей шине.
• Установить кабель-канал и крышки шкафа.

Справка

Термины из видео

Блок-питание

Устройство, обеспечивающее подачу электрического напряжения (в данном случае 24 вольта) в систему.

Твердотельное реле

Электронное устройство, используемое для управления электрическими цепями без механических контактов.

Кросс-модуль

Устройство для распределения и соединения электрических кабелей.

Клеммный ряд

Ряд клемм, используемых для подключения и организации электрических кабелей.

Перемычка

Элемент, используемый для соединения двух точек электрической цепи.
