Подключение уличной камеры к монитору видеодомофона

Подготовка к подключению камеры

Перед началом подключения камеры необходимо тщательно определить, какой разъём будет использоваться для её подключения. Это позволит избежать лишних затрат времени и усилий в процессе монтажа.

Если имеющиеся разъёмы не подходят к вашему оборудованию, следует выбрать другой «хвост» кабеля, который будет соответствовать необходимым требованиям. Правильный выбор кабеля — ключевой момент в подготовке к подключению камеры.

Перед покупкой кабеля и началом монтажа рекомендуется составить схему подключения, учитывая расположение камеры и места установки блока питания и монитора. Это поможет определить необходимую длину кабеля и количество необходимых разъёмов.

Также на этапе подготовки следует проверить наличие всех необходимых инструментов: отвёртки, кусачек, тестера для проверки проводов и других. Отсутствие нужного инструмента может задержать процесс подключения.

Подключение питания и видео

Процесс подключения камеры начинается с соединения питания камеры с блоком питания. Это необходимо сделать в первую очередь, чтобы обеспечить камеру электроэнергией и подготовить её к дальнейшей настройке.

Перед подключением питания следует убедиться, что блок питания соответствует требованиям камеры по напряжению и силе тока. Несоответствие параметров может привести к поломке камеры или блока питания.

После подключения питания следует осуществить подключение видео. Для этого нужно использовать соответствующий разъём, который был предварительно определён в процессе подготовки. Важно убедиться, что соединение выполнено правильно и надёжно.

При подключении необходимо учитывать, что цвет проводов может отличаться в зависимости от модели камеры. Поэтому перед началом работы важно внимательно свериться с инструкцией, чтобы правильно идентифицировать провода и выполнить подключение без ошибок.

После подключения питания и видео следует проверить, что камера получает питание и передаёт сигнал. Для этого можно использовать тестер для проверки напряжения на проводах и убедиться, что сигнал поступает на входное устройство.

Подключение к монитору видеодомофона

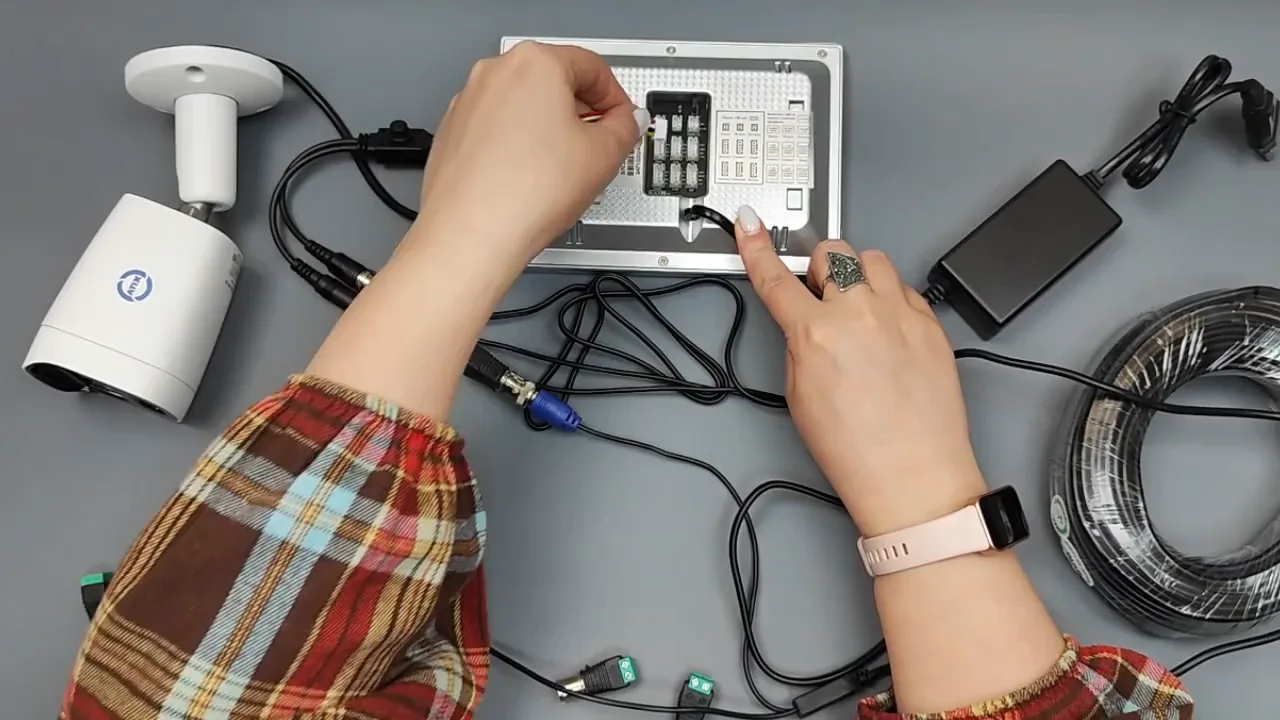

Для подключения камеры видеодомофона к монитору используется специальный шлейф. Этот шлейф обеспечивает передачу видеосигнала от камеры к монитору.

Перед подключением шлейфа необходимо убедиться, что монитор и камера выключены из сети. Это предотвратит короткое замыкание и повреждение оборудования.

При подключении необходимо правильно соединить контакты: видео — на плюс, GND — на минус. Неправильное подключение может привести к отсутствию изображения или повреждению оборудования.

После завершения подключения следует проверить, отображается ли изображение на мониторе. Если изображение не отображается, необходимо проверить правильность подключения шлейфа и соответствие настроек.

В случае если изображение искажено или имеет неправильные цвета, следует проверить настройки монитора и камеры, а также убедиться, что шлейф не повреждён и правильно передаёт сигнал.

Решение проблемы с отображением изображения

Иногда возникает ситуация, когда камера имеет разрешение Full HD, а монитор поддерживает только формат CVBS. В таком случае для корректного отображения изображения необходимо воспользоваться меню OSD.

Меню OSD позволяет настроить формат сигнала, который передаётся с камеры на монитор. Настройка формата сигнала обеспечит совместимость между камерой и монитором и позволит корректно отображать изображение.

Для изменения настроек в меню OSD нужно использовать джойстик. Необходимо отклонить джойстик в нужную сторону и удерживать его в этом положении в течение 3–5 секунд. После этого настройки будут изменены, и изображение должно отобразиться корректно.

Если после изменения настроек в меню OSD изображение всё ещё не отображается корректно, следует проверить, правильно ли выбрана модель камеры и монитора в настройках OSD. Также стоит убедиться, что кабель и шлейф не повреждены и правильно передают сигнал.

В случае если проблема не решается, можно попробовать сбросить настройки камеры и монитора до заводских и повторить процесс настройки с начала.

Практика

Чек-лист по материалу

• Определить подходящий разъём для подключения камеры.
• Подключить питание камеры к блоку питания.
• Подключить видео, учитывая цвет и назначение проводов.
• Использовать шлейф для подключения камеры к монитору.
• Проверить отображение изображения на мониторе.
• При необходимости настроить формат сигнала через меню OSD.

Справка

Термины из видео

AHD

Формат видеосигнала, используемый в системах видеонаблюдения.

CVBS

Формат композитного видеосигнала, часто используемый в старых системах видеонаблюдения и видеодомофонах.

GND

Общий провод (земля) в электрических схемах.

OSD

Экранное меню (On-Screen Display), используемое для настройки параметров устройства.
