Тепловизоры KARNEEV для охраны периметров объектов ТЭК

О компании KARNEEV-Systems

Компания KARNEEV-Systems занимается безопасностью, промышленной автоматизацией, наукой и дистрибуцией. Основное направление — безопасность, в котором накоплен большой опыт. В области промышленной автоматизации компания предлагает приборы и системы для контроля и улучшения технологических процессов, включая тепловизионные приборы. KARNEEV-Systems является производителем и поставщиком таких изделий.

Научное направление представлено высокоточными приборами для научных исследований, выполняющими узкий спектр задач. Дистрибуция позволяет взаимодействовать с зарубежными партнёрами и поставлять готовые решения, протестированные, проконтролированные и локализованные. Компетенции компании включают разработку, производство и системную интеграцию. География деятельности: Россия, Франция, Турция, Китай.

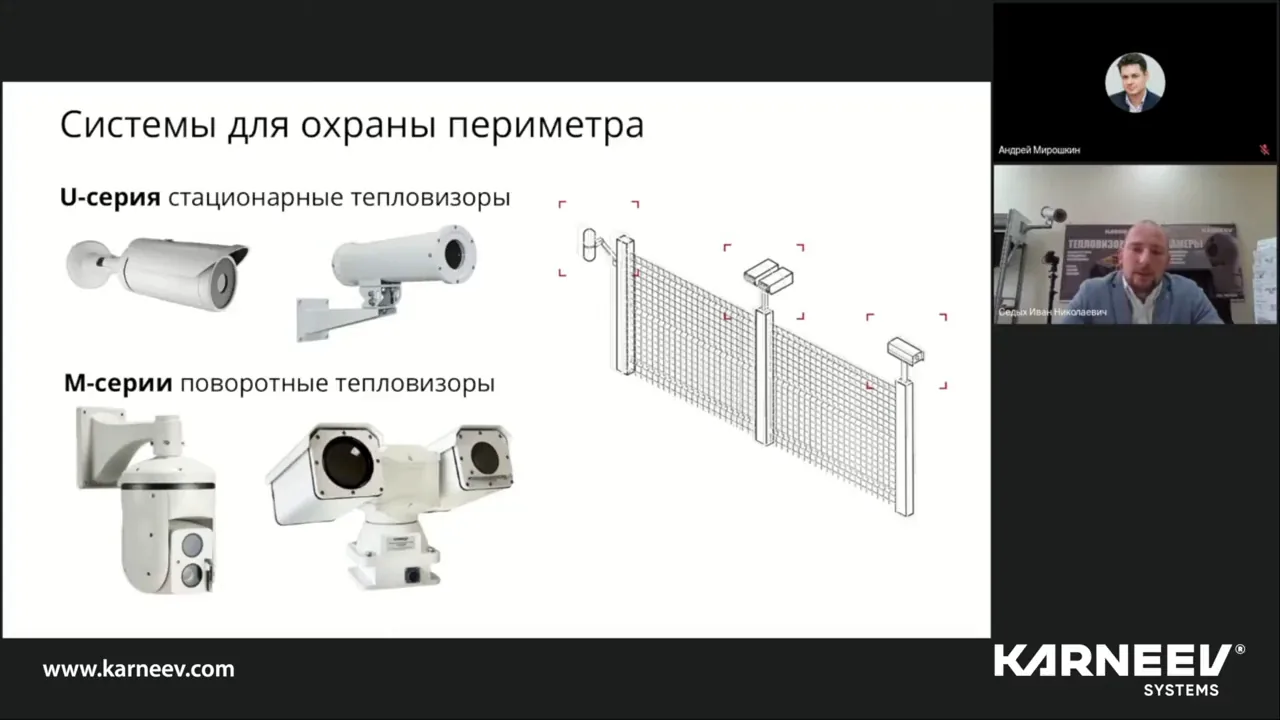

Стационарные тепловизоры U-серии

Стационарные тепловизоры U-серии рассчитываются на определённую дальность и собираются с учётом условий использования. Они могут применяться в южных широтах России и на крайнем севере, где важен холодный запуск от минус 70 градусов. Также доступно взрывозащищённое исполнение, имеющее необходимые сертификаты для использования во взрывоопасных средах.

Использование таких тепловизоров создаёт виртуальный тепловой барьер с помощью встроенного алгоритма. В демонстрации тепловизор контролировал зону парковки: человек, прошедший через лес, детектировался. Можно задать зону интереса, и все входящие в неё будут распознаны и запечатлены, данные архивируются и записываются. Стационарные тепловизоры могут работать в тандеме с периметральными системами, такими как волоконно-оптические датчики, радиолновые и прочие.

Поворотные тепловизионные комплексы

Поворотные системы обеспечивают наблюдение на 360 градусов и являются дальнобойными. Комплекс состоит из поворотного устройства и нескольких каналов: тепловизионного, видеокамеры и лазерного дальномера. Также имеется автомат сопровождения цели. Прибор используется на гидроэлектростанциях, нефтяных платформах, нефтяных портах и атомных станциях. Может оснащаться гиростабилизацией для компенсации вибрации и качки. Вес комплекса — около 90 кг, скорость поворота — 80 градусов в секунду.

Лазерный дальномер позволяет измерять дальность до 12 км. Видеокамера служит только для наведения. Наведение можно обеспечивать по каналу дальномера, видеоканалу или тепловизионному каналу. Автомат сопровождения цели представляет собой плату, которая берёт видеопоток с тепловизионного канала, обрабатывает и посылает команду на поворотную платформу. Плата постоянно сравнивает захваченное изображение с фоном. Эта функция применяется для контроля акватории, слежения за большими целями (танкеры, суда), а также для контроля транспорта и людей. Система может оснащаться лазерной подсветкой до 3 км и гиростабилизацией.

Интегрированные системы с радаром

Интегрированные системы включают радар и поворотную видеокамеру с тепловизором или просто тепловизор на поворотной платформе. Радар способен обнаружить человека на расстоянии 2000 метров. Зона обзора радара — 90 градусов, для кругового обзора 360 градусов необходимо использовать четыре радара. На экране оператора отображается карта с зонами интереса и тревоги, а также треки целей. Справа видно изображение с видеокамеры и тепловизора. Цели захватываются автоматически, одновременно может сопровождаться до 32 целей.

Также интегрированные комплексы применяются для контроля воздушного пространства. Устанавливается такой же радар, настроенный для контроля воздушного пространства. Отображается радарная картинка и изображение с тепловизора для визуализации цели.

Комплекс «Друкно Кондор»

Комплекс «Друкно Кондор» состоит из дрона любого производителя с полезной нагрузкой. Для наблюдения и защиты периметра используется наблюдательная нагрузка: видеокамера с хорошим зумом, тепловизор, лазерная подсветка и другое. Кабель питания может выкручиваться на 100-150 метров, передавая питание и управление, что обеспечивает непрерывное управление и круглосуточное наблюдение. На земле стоит наземная станция питания, подключаемая к бензогенератору.

Рекомендуется каждые 8-10 часов опускать дрон для проверки состояния и перенастройки. Возможно использование средств видеоаналитики для наблюдения с воздуха: распознавание человека, групп людей, считывание номеров, а также распознавание людей с оружием.

Технические вопросы и ответы

Тепловизоры устойчивы к искусственным засветкам: фонарь или прожектор не ослепляют тепловизор, на экране видна лишь нагретая часть устройства. Однако тепловизоры чувствительны к солнечному свету: не рекомендуется использовать их для наблюдения за солнцем и даже за луной, так как переотражение солнечного излучения от луны может испортить матрицу. В модулях есть защиты, но выгорание возможно. Спектральный диапазон: 8-14 мкм для неохлаждаемых и 3-5 мкм для охлаждаемых тепловизоров.

Охлаждаемые тепловизоры требуют замены кулера после 5000 часов работы (усреднённая цифра). Ресурс может достигать до 10000 часов при редком использовании, например, на вертолёте, и 5000-7000 часов при непрерывной работе. Замена кулера — дорогостоящий ремонт, включающий демонтаж, привоз оборудования и замену на предприятии. Компания оказывает индивидуальную поддержку клиентам.

Для морского исполнения используется нержавеющая сталь или алюминий с защитным покрытием. Важно, чтобы все крепёжные элементы были из нержавейки. Тепловизоры могут работать в туман и дождь, но при очень плотном тумане видимость также ограничена. Лазерный дальномер имеет частоту импульса 1 Гц и действует до 20 км, обеспечивая высокую точность измерений.

Практика

Чек-лист по материалу

• Определить зоны интереса и требуемую дальность обнаружения.
• Выбрать тип тепловизора: стационарный, поворотный или интегрированный с радаром.
• Учесть условия эксплуатации: температура, взрывоопасность, влажность.
• При использовании охлаждаемых моделей планировать замену кулера каждые 5000 часов.
• Для круглосуточного наблюдения с воздуха рассмотреть комплекс «Друкно Кондор».
• Обеспечить интеграцию с существующими системами безопасности.

Справка

Термины из видео

Тепловизор

Устройство для наблюдения за объектами путём регистрации их теплового излучения.

U-серия

Линейка стационарных тепловизоров KARNEEV, рассчитанных на определённую дальность и условия эксплуатации.

Виртуальный тепловой барьер

Функция тепловизора, создающая невидимую границу, при пересечении которой фиксируется нарушитель.

Автомат сопровождения цели

Устройство, которое автоматически удерживает цель в поле зрения, сравнивая захваченное изображение с фоном.

Гиростабилизация

Система, компенсирующая вибрации и качку для стабильного изображения.

Друкно Кондор

Комплекс на базе дрона с кабельным питанием для длительного круглосуточного наблюдения.

Охлаждаемый тепловизор

Тепловизор с охлаждаемым детектором, обеспечивающий высокую чувствительность, но требующий периодической замены кулера.
