Подключение второго считывателя карт и отпечатков пальцев

Коротко

Главный ответ

В статье объясняется, как подключить второй считыватель карт и отпечатков пальцев к контроллеру доступа ZKTeco F18, используя интерфейс RS-485, чтобы заменить кнопку выхода. Приведены схема подключения, соответствие цветов проводов и этапы проверки.

Главное из материала

Основные выводы

Второй считыватель подключается к контроллеру доступа по интерфейсу RS-485, а не как кнопка выхода.
Необходимо следовать схеме из руководства по установке: цвета проводов считывателя (желтый, фиолетовый, красный, черный) соответствуют определенным клеммам контроллера.
Желтый провод считывателя соединяется с клеммой 485+ контроллера, фиолетовый – с 485-.
Красный провод считывателя подключается к питанию 12В+, черный – к GND (земле).
После подключения и подачи питания устройства автоматически сопрягаются, что проверяется считыванием карты.

Обзор оборудования

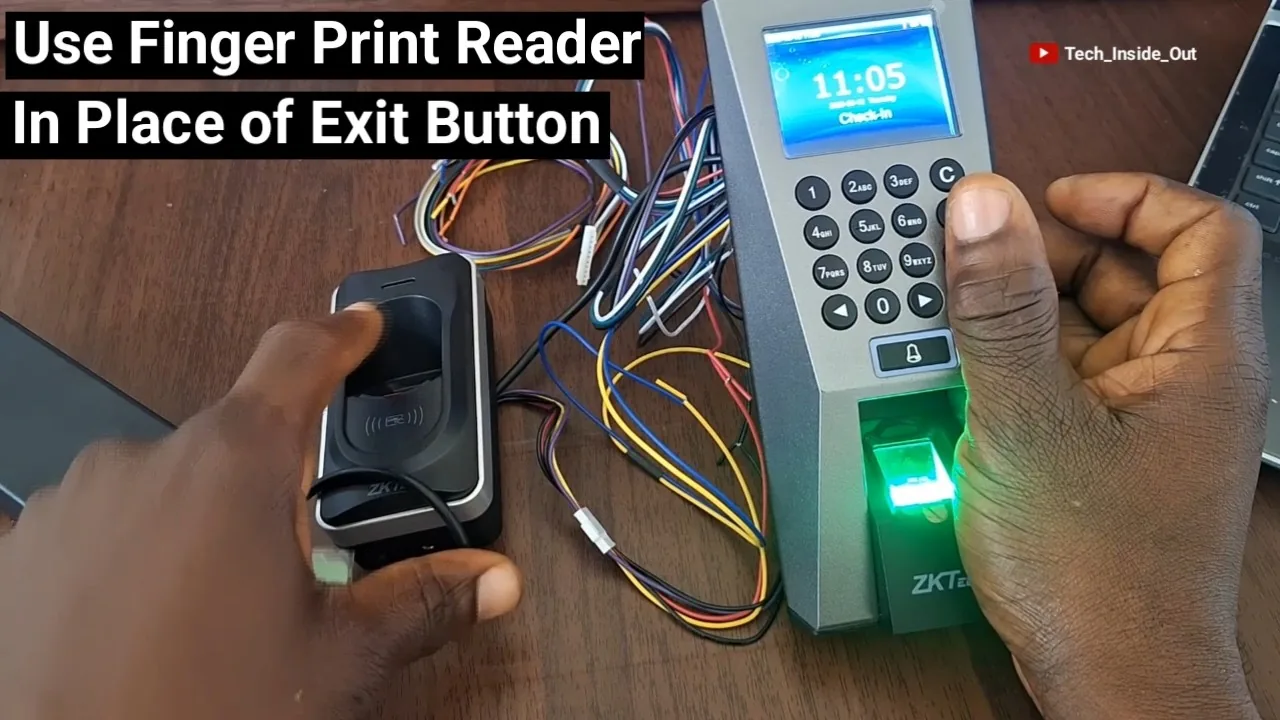

В системе контроля доступа используется контроллер доступа ZKTeco F18, который оснащен встроенным считывателем отпечатков пальцев и карт. Это устройство обеспечивает идентификацию пользователей по биометрическим данным или по бесконтактным картам, что позволяет гибко настраивать уровни доступа.

Для организации контроля выхода вместо традиционной кнопки выхода применяется дополнительный считыватель. Он будет установлен на выходе и позволит фиксировать факт выхода сотрудников, что повышает точность учета рабочего времени и уровень безопасности.

Схема подключения из руководства

В руководстве по установке контроллера приведена схема соединения считывателя с контроллером. На схеме указаны цвета проводов: желтый, фиолетовый, красный и два черных. Эти провода необходимо подключить к соответствующим клеммам на контроллере.

На стороне контроллера имеются клеммы 485+, 485-, 12V+ и GND. Желтый провод подключается к клемме 485+, фиолетовый — к 485-, красный — к 12V+, а черные провода — к GND. Такое подключение обеспечивает питание считывателя и передачу данных по интерфейсу RS-485.

Подключение разъемов к контроллеру

Для начала необходимо подключить разъемы от считывателя к соответствующим портам контроллера. Это обеспечивает физическое соединение между устройствами, необходимое для дальнейшей работы.

Один разъем подключается к порту RS-485, который имеет контакты 485+ и 485-. Этот порт отвечает за передачу данных между считывателем и контроллером.

Второй разъем подключается к порту питания, который имеет контакты 12V+ и GND. Этот порт обеспечивает электропитание считывателя от контроллера.

Соединение проводов считывателя и контроллера

После подключения разъемов необходимо соединить провода считывателя с соответствующими клеммами контроллера. Это обеспечивает правильную передачу данных и питание.

Желтый провод считывателя соединяется с клеммой 485+ контроллера, которая соответствует синему проводу на разъеме. Это соединение обеспечивает передачу положительного сигнала линии данных.

Фиолетовый провод считывателя соединяется с клеммой 485- контроллера, которая соответствует желтому проводу на разъеме. Это соединение обеспечивает передачу отрицательного сигнала линии данных.

Красный провод считывателя соединяется с клеммой 12V+ контроллера, которая соответствует красному проводу на разъеме. Это обеспечивает подачу положительного напряжения питания.

Черный провод считывателя соединяется с клеммой GND контроллера, которая соответствует черному проводу на разъеме. Это обеспечивает заземление и завершает цепь питания.

Проверка и тестирование

После завершения подключения необходимо тщательно изолировать места соединений, чтобы предотвратить возможное короткое замыкание. Это критически важный шаг, так как незащищенные контакты могут привести к повреждению оборудования или неправильной работе системы. Используйте изоленту или термоусадочные трубки для надежной изоляции каждого соединения.

При подаче питания оба устройства — контроллер и считыватель — загружаются и автоматически сопрягаются. Этот процесс не требует дополнительных настроек, так как устройства предназначены для работы в паре. Убедитесь, что индикаторы на обоих устройствах сигнализируют о готовности к работе.

Для проверки корректности связи поднесите к считывателю незарегистрированную карту. Система должна отклонить доступ, отобразив на экране контроллера соответствующее сообщение (например, "denied"). Однако сам факт реакции контроллера на карту подтверждает, что связь между устройствами установлена правильно. Если реакции нет, проверьте правильность подключения и изоляцию соединений.

Практика

Чек-лист по материалу

Ознакомьтесь со схемой подключения в руководстве по установке контроллера.
Определите на контроллере клеммы 485+, 485-, 12V+ и GND.
Подключите разъемы от считывателя к соответствующим портам контроллера.
Соедините провода считывателя с проводами контроллера согласно цветовой маркировке: желтый с 485+, фиолетовый с 485-, красный с 12V+, черный с GND.
Изолируйте все места соединений.
Подайте питание на контроллер и считыватель.
Проверьте сопряжение, поднеся карту к считывателю и наблюдая за реакцией контроллера.

Справка

Термины из видео

Контроллер доступа: Устройство, управляющее доступом в помещение, проверяющее идентификационные данные (карты, отпечатки пальцев) и управляющее замком.
Считыватель: Устройство для считывания идентификационных данных (карт, отпечатков пальцев) и передачи их контроллеру.
RS-485: Стандарт физического уровня для последовательной передачи данных, используемый для связи между считывателем и контроллером.
Клемма 485+: Положительный вывод интерфейса RS-485 на контроллере.
Клемма 485-: Отрицательный вывод интерфейса RS-485 на контроллере.
GND: Земля, общий провод питания.
12V+: Положительный вывод источника питания 12 вольт.
