Подключение замка, кнопки выхода, блока питания и считывателя TM к контроллеру Z-5R

Введение и обзор

Это видео — вторая часть серии, посвящённой контроллеру Z-5R от Iron Logic. В первой части речь шла о базовых настройках и добавлении ключей, то есть о том, как подготовить устройство к работе с идентификаторами. Настоящий материал продолжает тему и переходит к следующему этапу — подключению и механической части.

Такое разделение задаёт последовательность: сначала пользователь осваивает настройки и регистрацию ключей, а затем переходит к физическому монтажу. Поэтому данное видео логично рассматривать как продолжение первой части, а не как самостоятельный обзор.

Из этого следует, что подключение и механическая часть опираются на уже выполненные базовые настройки. Зритель, знакомый с первой частью, получает продолжение, в котором рассматривается работа с исполнительными устройствами — замками.

Подключение замков

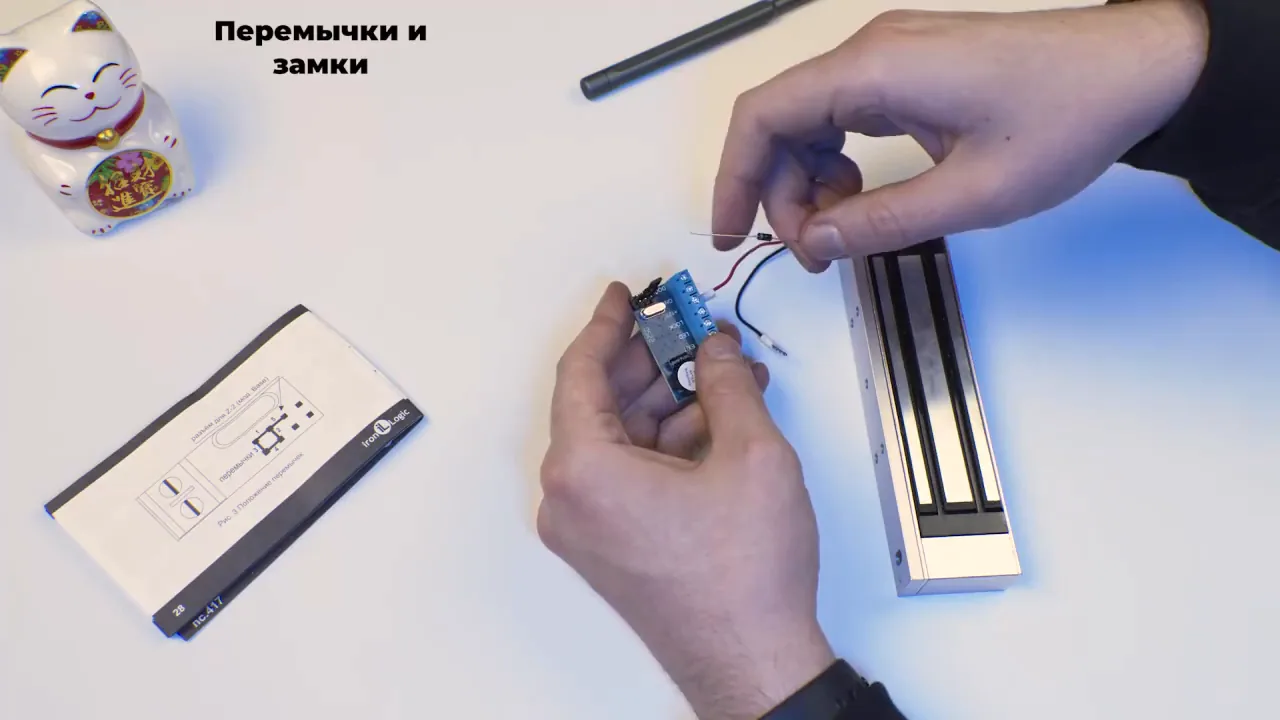

Контроллер поддерживает электромеханические и электромагнитные замки. Перед подключением необходимо выставить перемычку в соответствующее положение: положение №1 предназначено для электромеханического замка, а №4 — для электромагнитного. Таким образом, выбор типа замка определяет положение перемычки, и эту операцию выполняют до подключения.

Сами замки подключаются к клеммам «замок» и +12V. При подключении замка обязательно используется защитный диод. Это требование действует для обоих типов замков и является обязательным условием подключения.

Последовательность действий вытекает из перечисленных фактов: сначала определяется тип замка, затем выставляется перемычка — №1 или №4, после чего замок подключается к клеммам «замок» и +12V с обязательным защитным диодом. Соблюдение этой последовательности связывает механическую часть с корректной работой контроллера.

Подключение кнопки выхода

Для подачи сигнала на открытие необходимо замкнуть клеммы EXIT и GND. Это действие инициирует процесс открытия, поэтому важно обеспечить надежное соединение именно этих двух контактов.

Используется кнопка с нормально разомкнутыми контактами, которая подключается к этим клеммам. При нажатии такой кнопки цепь замыкается, что и требуется для активации выхода.

Подключение блока питания

Плюс блока питания подключается к разъему +12V. Это обеспечивает подачу питания на контроллер.

Минус блока питания подключается к разъему GND. При этом у контроллера два разъема GND, что позволяет использовать любой из них для подключения минуса.

Подключение считывателя TM

Считыватель TM является контактным устройством, поэтому его подключение сводится к соединению контактов считывателя с разъемами Dallas, GND и LED на контроллере. В примере используется трехпроводная схема: красный провод подключается к разъему Dallas, черный — к GND, желтый — к LED. Такое распределение проводов задает последовательность действий: сначала идентифицируют каждый провод по цвету, затем соединяют его с соответствующим разъемом, не меняя назначения контактов.

Поскольку считыватель контактный, линии Dallas и GND обеспечивают передачу данных и общий провод, а линия LED служит для индикации. Поэтому при монтаже важно не перепутать красный и черный провода: красный идет на Dallas, черный — на GND, а желтый — на LED. Соблюдение этой схемы гарантирует, что считыватель будет корректно связан с контроллером в рамках поддерживаемого протокола.

Ограничения протокола и альтернатива

Контроллер работает только по протоколу TM, что напрямую ограничивает набор совместимых считывателей. Отсутствие протокола Wiegand, который в расшифровке обозначен как «Began 26», делает контроллер неуниверсальным: он не сможет работать с устройствами, рассчитанными на этот распространенный формат. Следовательно, при выборе считывателя необходимо ориентироваться именно на поддержку TM.

Из этого ограничения вытекает практическое следствие: для бесконтактных карт необходимо приобретать считыватель Matrix под Iron Logic. Такой считыватель становится альтернативой контактному TM, когда требуется работа с бесконтактными картами. Таким образом, последовательность выбора такова: сначала определяют тип карт, затем проверяют поддержку протокола TM, и только при необходимости бесконтактного доступа останавливаются на считывателе Matrix под Iron Logic.

Практика

Чек-лист по материалу

• Проверить тип замка (электромеханический или электромагнитный) и выставить соответствующую перемычку: №1 или №4.
• Подключить замок к клеммам «замок» и +12V, обязательно установив защитный диод.
• Подключить кнопку выхода с нормально разомкнутыми контактами между клеммами EXIT и GND.
• Подключить блок питания: плюс к +12V, минус к GND (любому из двух разъемов GND).
• Подключить считыватель TM: контакты Dallas, GND и LED согласно цветам проводов (красный — Dallas, черный — GND, желтый — LED).
• При необходимости работы с бесконтактными картами приобрести считыватель Matrix, так как Z-5R не поддерживает Wiegand.
