Практическая установка IP-камер с NVR и PoE-коммутатором

Введение и оборудование

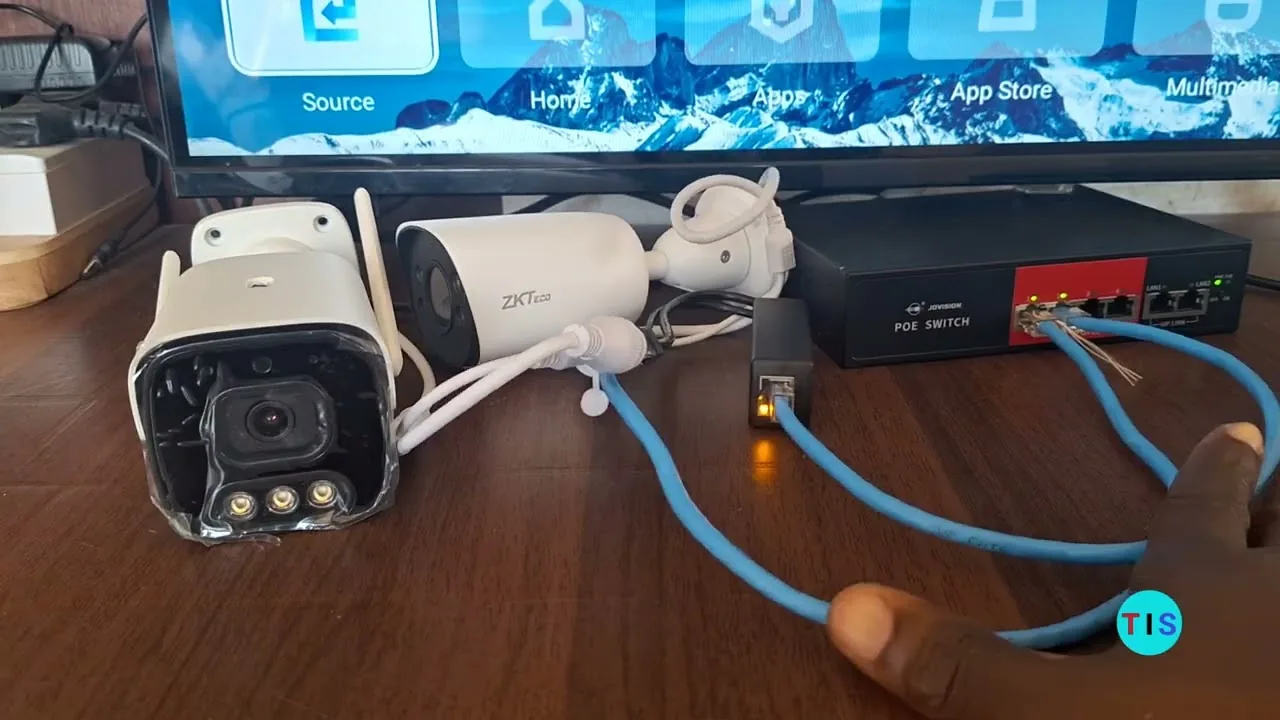

Для построения системы видеонаблюдения используются две IP-камеры: ZKTeco, поддерживающая питание по технологии PoE, и Jovision, которая не поддерживает PoE. В качестве сетевого оборудования применяется PoE-коммутатор, который обеспечивает передачу данных и электропитания по одному кабелю для PoE-устройств. Также в наличии имеются NVR (не-PoE), монитор (TV) и кабели Cat6.

Наличие PoE-коммутатора позволяет упростить подключение PoE-камеры, так как для неё не требуется отдельный источник питания. Камера Jovision, не поддерживающая PoE, потребует дополнительного блока питания или использования PoE-сплиттера. Кабели Cat6 обеспечивают высокоскоростную передачу данных и подходят для подключения как PoE, так и не-PoE устройств.

Подключение PoE-камеры

Камера ZKTeco подключается напрямую к PoE-коммутатору через Ethernet-кабель. Для этого необходимо вставить один конец кабеля в Ethernet-порт камеры, а другой — в порт PoE-коммутатора. Благодаря технологии PoE, коммутатор автоматически подаёт питание на камеру по тому же кабелю, по которому передаются данные.

После физического подключения камера получает питание и начинает передавать видеосигнал на коммутатор. Далее коммутатор может быть соединён с NVR для записи и просмотра видео. Важно убедиться, что кабель Cat6 правильно обжат и соответствует стандартам, чтобы обеспечить стабильное соединение и питание.

Подключение не-PoE камеры через PoE-сплиттер

Камера Jovision, не поддерживающая PoE, требует отдельного питания и передачи видеосигнала. Для этого используется PoE-сплиттер, который принимает питание и данные по одному кабелю от PoE-коммутатора и разделяет их на два отдельных потока.

Кабель от PoE-коммутатора подключается к входу PoE-сплиттера. Сплиттер извлекает питание из этого кабеля и передает его на камеру по отдельному проводу, а видеосигнал — по другому. Таким образом, камера получает и питание, и видеосигнал раздельно, что позволяет использовать её в системе с PoE-коммутатором без необходимости модернизации камеры.

Подключение NVR и периферии

Для организации видеонаблюдения необходимо подключить сетевой видеорегистратор (NVR) к сети. Кабель от uplink-порта PoE-коммутатора подключается к LAN-порту NVR, обеспечивая передачу данных между камерами и регистратором.

К NVR подключаются USB-мышь для управления интерфейсом и HDMI-кабель от монитора для вывода изображения. Питание NVR осуществляется через DC-разъем, что обеспечивает его автономную работу в составе системы.

Запуск и проверка

После подачи питания на NVR система автоматически загружается, инициализируя все внутренние компоненты. В течение нескольких секунд на экране монитора, подключенного к видеовыходу NVR, появляется интерфейс, на котором отображаются изображения с обеих подключенных камер. Это свидетельствует о том, что базовое взаимодействие между NVR, камерами и монитором установлено корректно, и система готова к дальнейшей настройке.

Если по какой-то причине изображение с одной или обеих камер отсутствует, необходимо выполнить проверку подключений и настроек. В первую очередь следует убедиться, что камеры получают питание и сетевой сигнал. Затем в меню NVR можно воспользоваться функцией поиска камер, которая автоматически сканирует сеть и обнаруживает доступные устройства. После обнаружения камеры добавляются в систему, и их изображения появляются на экране.

В случае, если автоматический поиск не дал результатов, потребуется вручную проверить настройки сети и параметры камер. В разделе настроек NVR можно указать IP-адреса камер, порты и протоколы подключения. После внесения изменений система перезагрузит видеопотоки, и изображения должны отобразиться. Если проблема сохраняется, стоит проверить физические соединения и исправность кабелей, а также убедиться, что камеры поддерживают используемый протокол.

Практика

Чек-лист по материалу

• Подключите PoE-камеру напрямую к PoE-коммутатору.
• Для не-PoE камеры подключите кабель от коммутатора к PoE-сплиттеру, затем от сплиттера к камере.
• Соедините uplink-порт коммутатора с LAN-портом NVR.
• Подключите USB-мышь и HDMI-кабель к NVR.
• Подайте питание на NVR и дождитесь загрузки.
• Проверьте отображение камер на мониторе.

Справка

Термины из видео

PoE (Power over Ethernet)

Технология, позволяющая передавать электропитание и данные по одному Ethernet-кабелю.

PoE-коммутатор

Сетевой коммутатор, который подает питание на подключенные устройства через Ethernet-кабель.

NVR (Network Video Recorder)

Сетевой видеорегистратор, который записывает видео с IP-камер.

PoE-сплиттер

Устройство, которое разделяет питание и данные из PoE-кабеля для питания не-PoE устройств.

Uplink-порт

Порт на коммутаторе, предназначенный для подключения к вышестоящему устройству, например, к NVR.
