Прибор приёмно-контрольный охранно-пожарный «Сигнал-20М»

Общее описание прибора

Прибор предназначен для контроля 20 шлейфов сигнализации. Он обеспечивает надёжное отслеживание состояния каждого шлейфа и оперативно реагирует на любые изменения.

Устройство управляет звуковыми и световыми оповещателями, что позволяет оперативно информировать персонал о возникновении тревожной ситуации. Кроме того, прибор взаимодействует с пультом централизованного наблюдения, передавая на него тревожные извещения.

Работа с интерфейсом RS-485 обеспечивает возможность интеграции прибора в более сложные системы безопасности и упрощает обмен данными с другими устройствами.

Конструкция и элементы управления

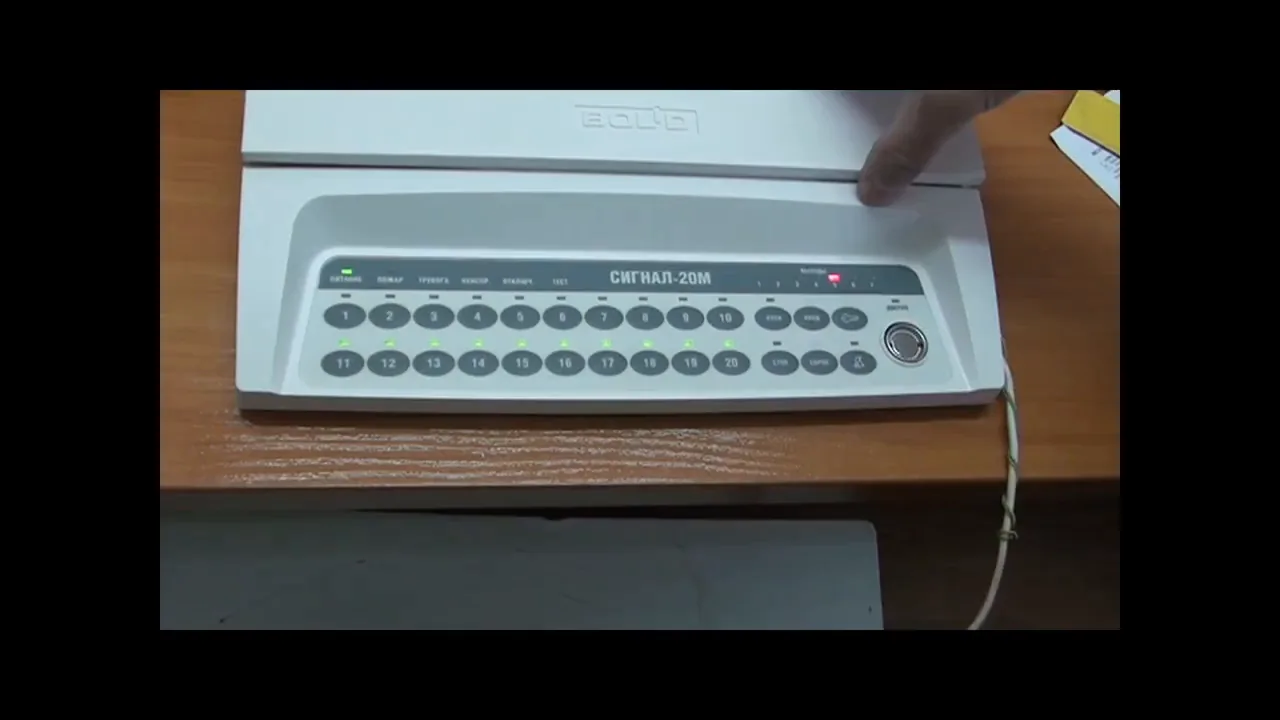

На лицевой панели прибора расположены индикаторы состояния и 20 контактных клавиш управления шлейфами. Индикаторы позволяют визуально отслеживать состояние каждого шлейфа, а клавиши обеспечивают удобное управление ими.

Среди элементов управления также присутствуют кнопки «пуск», «стоп» и «сброс», которые позволяют запускать, останавливать и сбрасывать систему соответственно. Это обеспечивает простое и интуитивно понятное управление устройством.

Прибор оснащён функцией контроля доступа к органам управления, что повышает уровень безопасности и предотвращает несанкционированный доступ. Конструктивно устройство включает крышку, интерфейс RS-485 и два источника питания, что обеспечивает его надёжность и стабильность работы.

Типы выходов и их функции

Всего существует 7 исполнительных выходов, которые делятся на две категории: неконтролируемые и контролируемые. Из них 3 выхода являются неконтролируемыми, а 4 — контролируемыми. Такое разделение позволяет эффективно организовать систему оповещения и управления в случае возникновения чрезвычайной ситуации.

Неконтролируемые выходы выполняют важную функцию — они передают сигналы на пульт пожарной части. Это обеспечивает оперативное информирование служб о возникшей угрозе и способствует быстрому реагированию на чрезвычайные ситуации.

Контролируемые выходы, в свою очередь, отвечают за управление звуковыми и световыми оповещателями. Кроме того, все выходы контролируются на обрыв и короткое замыкание, что повышает надёжность системы и позволяет своевременно выявлять и устранять неисправности.

Конфигурирование прибора с помощью программы УПРОГ

Программа УПРОГ предоставляет широкие возможности для настройки прибора. С её помощью можно определить максимальное число цифр в пин-коде, настроить контроль питания и другие важные параметры. Это позволяет адаптировать прибор под конкретные требования и условия эксплуатации.

Одним из ключевых возможностей программы является возможность программирования типов шлейфов (охранные, пожарные и другие) и их параметров. Это даёт возможность гибко настраивать систему безопасности в зависимости от специфики объекта и требований к защите.

Кроме того, программа позволяет настроить управление выходами и привязать их к шлейфам, а также установить пин-код и добавить ключи touch memory для управления. Таким образом, УПРОГ обеспечивает комплексную настройку прибора и повышает уровень контроля над системой безопасности.

Проверка работы прибора

Для начала необходимо продемонстрировать работу прибора при срабатывании пожарных извещателей. Это позволит убедиться в том, что система реагирует на сигналы тревоги корректно и своевременно. При активации извещателя прибор должен зафиксировать событие и запустить предусмотренные алгоритмы реагирования, например, отправку сигнала на центральный пульт или активацию системы оповещения.

Следующий этап — проверка управления шлейфами с помощью ключей touch memory. Необходимо убедиться, что ключи корректно распознаются прибором и позволяют управлять шлейфами в соответствии с заданными настройками. Это важно для обеспечения возможности оперативного управления системой и её настройки в различных режимах работы.

Наконец, следует провести контроль выходов на обрыв и короткое замыкание. Это необходимо для выявления возможных проблем в электрической цепи и предотвращения сбоев в работе системы. При обнаружении обрыва или короткого замыкания прибор должен сигнализировать об этом, что позволит оперативно устранить неполадки и восстановить нормальное функционирование системы.

Практика

Чек-лист по материалу

• Подключить прибор к компьютеру и запустить программу УПРОГ
• Найти COM-порт, к которому подключён прибор, и выполнить поиск приборов
• Вычесть конфигурацию с прибора и внести необходимые изменения
• Настроить типы шлейфов и их параметры
• Привязать выходы к шлейфам и настроить их управление
• Установить пин-код и добавить ключи touch memory для управления прибором
• Записать конфигурацию в прибор и проверить его работу

Справка

Термины из видео

Шлейф сигнализации

Линия связи, соединяющая извещатели с приёмно-контрольным прибором

Оповещатель

Устройство, предназначенное для оповещения о тревожной ситуации с помощью звука или света

Исполнительный выход

Выход прибора, который управляет внешними устройствами (оповещателями, табло и т. д.)

Touch memory

Технология бесконтактной идентификации с помощью электронных ключей

Модуль подключения нагрузки (МПН)

Устройство для подключения оповещателей к прибору с целью контроля исправности линий
