Пуско-наладка и программирование системы «Вектор»

Режимы работы системы

Система поддерживает несколько режимов работы, которые обеспечивают гибкость и эффективность её использования. Один из основных режимов — автономный. В этом режиме система функционирует независимо от внешних устройств и серверов, что позволяет использовать её в условиях, где отсутствует постоянная связь с центральным пультом управления.

В режиме передачи сигнала на пульт система отправляет информацию о состоянии контролируемых объектов на центральный пульт управления. Это позволяет оперативно получать данные о возможных инцидентах и принимать меры. Режим передачи сигнала особенно полезен в крупных комплексах, где необходимо централизованно контролировать множество объектов.

Режим автодозвона/SMS используется для оповещения ответственных лиц о возникших событиях. Система может автоматически звонить на заранее заданные номера или отправлять SMS-сообщения с информацией о происшествии. Это обеспечивает быстрое информирование и сокращает время реакции на инциденты.

Ограничения и своды правил

При проектировании и установке системы необходимо учитывать ряд ограничений, которые обеспечивают её надёжную и эффективную работу. Одно из ключевых ограничений касается количества пожарных извещателей в одной зоне контроля пожарной сигнализации (КПС) — их не должно быть более 32.

Кроме того, в одной зоне КПС не рекомендуется включать более 5 помещений. Это ограничение помогает обеспечить более точный контроль и упростить управление системой в случае возникновения пожара.

Ещё одно важное ограничение касается максимальной площади зоны КПС, которая не должна превышать 2000 м². Соблюдение этого правила позволяет оптимизировать работу системы и снизить риск пропуска важных сигналов о пожаре.

Программирование и настройка системы

Для настройки системы используются клеммная колодка и перемычки. С их помощью можно задать необходимые параметры работы системы, что позволяет гибко адаптировать её под конкретные требования объекта.

Извещатели можно программировать двумя способами: вручную или с помощью кондукта. Ручной способ предполагает непосредственное внесение настроек в каждый извещатель, а использование кондукта упрощает процесс и позволяет быстро настроить большое количество устройств.

Важным этапом настройки является назначение зон и адресов извещателям. Это позволяет системе корректно идентифицировать местоположение каждого устройства и эффективно обрабатывать поступающие от них сигналы.

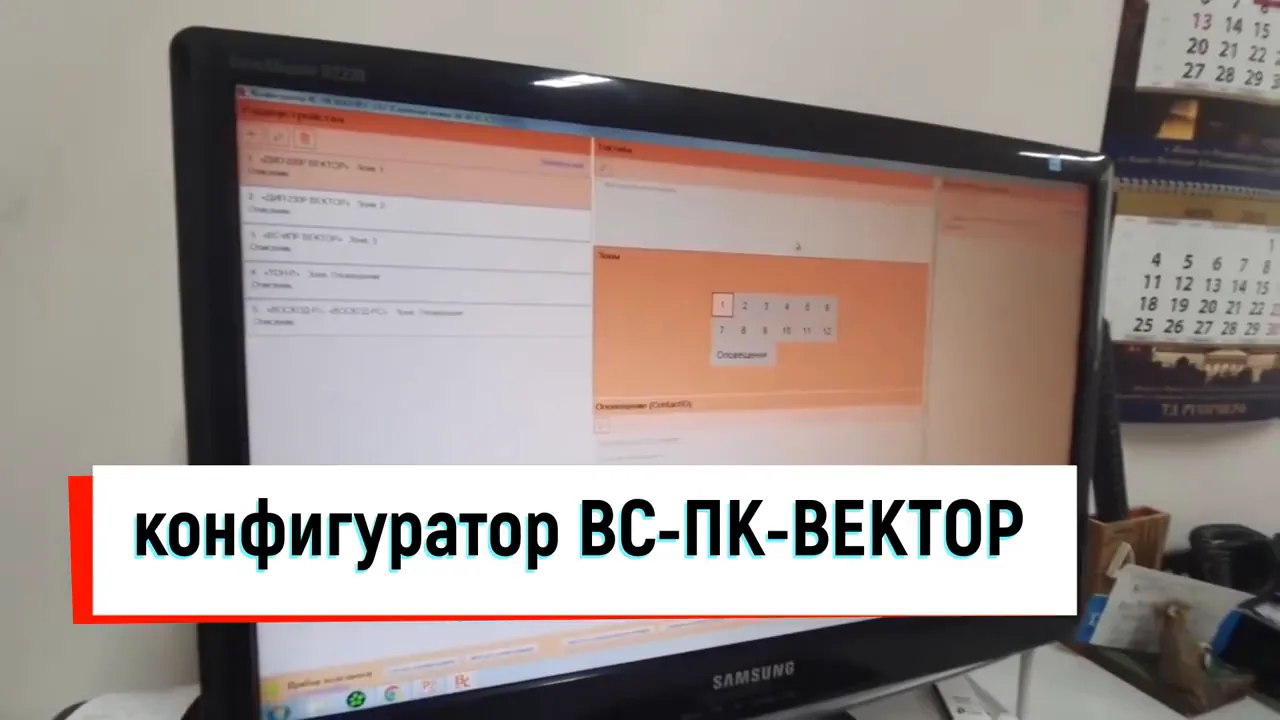

Работа с ПО Configurator VSPK Vector

Программное обеспечение Configurator VSPK Vector предоставляет удобный интерфейс для работы с системой. С его помощью можно визуально выбирать зоны и добавлять радиоустройства, что значительно упрощает процесс настройки.

Перед началом программирования необходимо перевести прибор и датчики в сервисный режим. Это обязательное условие, которое обеспечивает безопасность и предотвращает случайные изменения в работе системы во время настройки.

Кроме возможности настройки, ПО позволяет просматривать журнал событий и конфигурацию системы. Это даёт возможность оперативно отслеживать состояние системы, анализировать произошедшие события и при необходимости вносить коррективы в настройки.

Подключение и использование радиорушителя

Радиорушитель предоставляет возможность подключения до 16 радиоканальных устройств, что позволяет создать масштабируемую систему мониторинга и контроля. Это особенно актуально для крупных объектов, где необходимо обеспечить охват большого количества зон.

Каждый извещатель необходимо привязать к конкретному ретранслятору. Процесс привязки обеспечивает надёжное соединение между извещателем и ретранслятором, что критически важно для стабильной работы всей системы.

Ретранслятор выполняет функцию посредника, передавая адрес соответствующего извещателя. Это позволяет централизованно управлять всеми подключёнными устройствами и оперативно получать информацию о состоянии каждой зоны, контролируемой извещателем.

Практика

Чек-лист по материалу

• Перевести прибор в сервисный режим
• Назначить зоны и адреса извещателям
• Проверить закрепление извещателей за зонами
• Настроить пароли для зон и шлейфов
• Использовать ПО Configurator VSPK Vector для визуализации и настройки системы

Справка

Термины из видео

КПС

Контролируемая пожарная система — система, которая контролирует определённые зоны на предмет возникновения пожара.

Радиорушитель

Устройство, позволяющее подключать радиоканальные устройства к системе пожарной сигнализации.

Кондуктор

Специальное оборудование, используемое для упрощения процесса программирования системы.

TouchMemory

Система идентификации и доступа, использующая бесконтактные ключи для управления системой.
