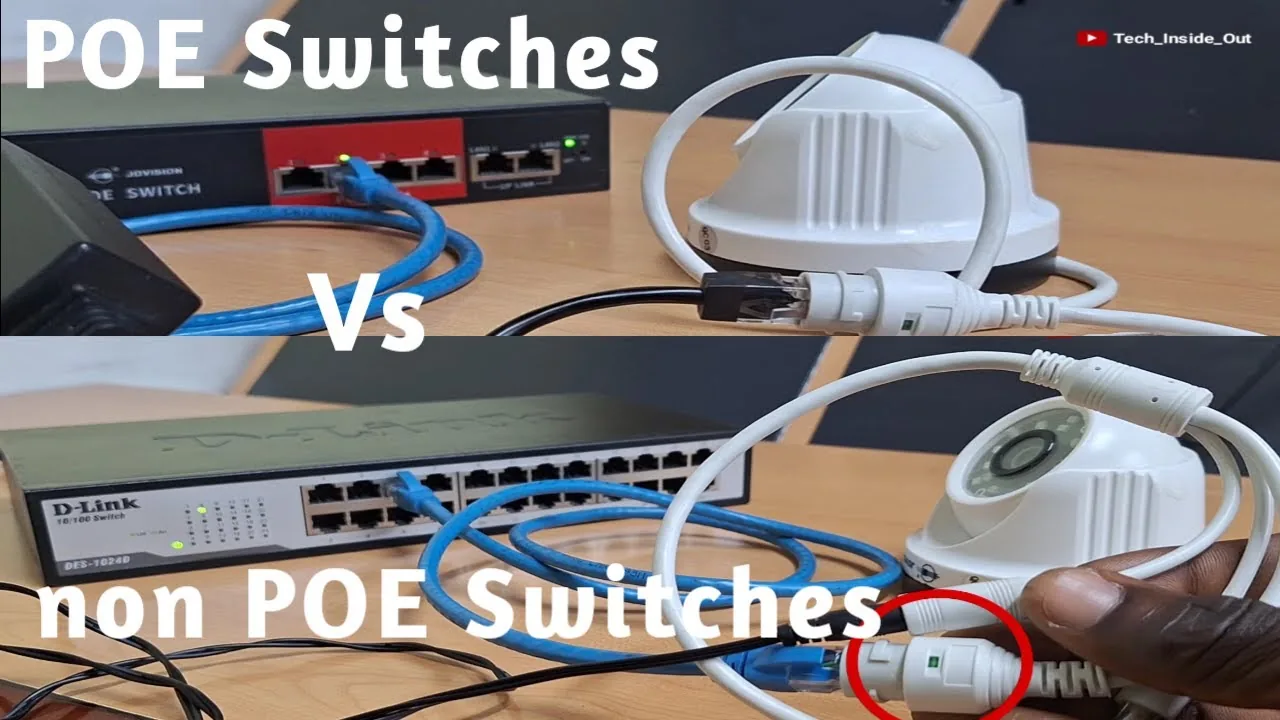

Разница между POE-коммутаторами и коммутаторами без POE для CCTV

Что такое POE-коммутатор и коммутатор без POE

POE (Power over Ethernet) — это технология, которая позволяет подавать электропитание на устройства через Ethernet-кабель. Это значительно упрощает процесс развёртывания сетевых устройств, так как устраняет необходимость в дополнительных электрических розетках и кабелях.

POE-коммутаторы оснащены специальными портами, через которые можно подавать питание на подключённые устройства. Это делает их удобными для использования в системах, где требуется питание и передача данных по одному кабелю, например, в системах видеонаблюдения или при подключении IP-телефонов. Технология POE обеспечивает стандартизированный способ подачи питания, что повышает совместимость устройств и упрощает управление сетевой инфраструктурой.

В отличие от POE-коммутаторов, коммутаторы без POE не имеют возможности подавать питание через порты. Они предназначены исключительно для коммутации сетевых пакетов и не могут обеспечивать электропитание подключённых устройств. Такие коммутаторы выполняют функцию передачи данных между устройствами в сети и не предполагают интеграции функций питания.

Подключение CCTV-камеры к POE-коммутатору

Для подключения CCTV-камеры к POE-коммутатору используется Ethernet-кабель и POE-сплиттер. POE-сплиттер позволяет разделить сигнал и питание, поступающие через Ethernet-кабель, что необходимо для корректной работы камеры. При подключении важно убедиться, что используемый кабель соответствует требованиям стандарта POE и способен передавать необходимое напряжение и данные.

Питание подаётся через POE-порт коммутатора. При этом камера получает необходимое напряжение для работы, а также возможность передавать видеоданные по тому же кабелю. Это упрощает инсталляцию и снижает затраты на кабельную инфраструктуру. После подачи питания камера инициализируется и начинает передавать видеопоток на коммутатор, который далее может перенаправлять данные на другие устройства в сети.

Активность подключения можно отследить по светодиодным индикаторам на коммутаторе и камере. Индикаторы сигнализируют о наличии соединения и подачи питания, что позволяет быстро диагностировать возможные проблемы с подключением. Например, если индикатор на камере не горит, это может указывать на проблемы с подачей питания или подключением кабеля.

Подключение CCTV-камеры к коммутатору без POE

Для подключения CCTV-камеры к коммутатору без POE необходимо использовать внешний источник питания. Это обусловлено тем, что коммутатор без POE не способен подавать электропитание на камеру через Ethernet-кабель. Внешний источник питания может быть представлен блоком питания, который подключается к стандартной электрической розетке.

Процесс подключения включает два основных этапа: подключение камеры к коммутатору с помощью Ethernet-кабеля и подключение камеры к внешнему источнику питания через адаптер. Важно убедиться, что все соединения выполнены правильно и надёжно. Необходимо проверить, что кабель Ethernet правильно подключён к соответствующим портам на камере и коммутаторе, а блок питания обеспечивает необходимое напряжение и ток для работы камеры.

После завершения подключения можно отследить его активность по индикаторам на камере и коммутаторе. Если индикаторы горят или мигают, это свидетельствует о том, что камера успешно подключена и функционирует. В случае если индикаторы не активны, следует проверить правильность подключения кабелей и работоспособность внешнего источника питания.

Сравнение POE-коммутаторов и коммутаторов без POE

POE-коммутаторы обладают значительным преимуществом в плане удобства установки, так как не требуют дополнительных источников питания для подключённых устройств. Это упрощает процесс развёртывания системы видеонаблюдения и снижает количество необходимого оборудования. Использование POE-коммутаторов также позволяет сократить время на монтаж и упростить обслуживание системы.

В отличие от POE-коммутаторов, коммутаторы без POE требуют использования внешних блоков питания для каждого устройства, что может усложнить организацию системы и увеличить количество проводов. При использовании таких коммутаторов необходимо дополнительно планировать размещение и подключение блоков питания, что может повлиять на эстетику и компактность системы. Однако такие коммутаторы обычно стоят дешевле, что делает их привлекательными с точки зрения начальной стоимости проекта.

Таким образом, выбор между POE-коммутаторами и коммутаторами без POE зависит от конкретных требований и бюджета проекта. POE-коммутаторы подходят для упрощения установки и эксплуатации, тогда как коммутаторы без POE могут быть более экономичным решением при ограниченном бюджете. При выборе также стоит учитывать долгосрочные затраты на обслуживание и расширение системы.

Практика

Чек-лист по материалу

• Определить тип коммутатора (POE или без POE).
• Подготовить необходимые компоненты (кабель, сплиттер, адаптер при необходимости).
• Подключить камеру к коммутатору.
• Проверить наличие питания и активности подключения по индикаторам.
• При использовании коммутатора без POE подключить камеру к внешнему источнику питания.

Справка

Термины из видео

POE (Power over Ethernet)

Технология подачи электропитания на устройства через Ethernet-кабель.

POE-коммутатор

Коммутатор, способный подавать питание на устройства через Ethernet-порты.

Коммутатор без POE

Коммутатор, который не может подавать питание на устройства через порты.

POE-сплиттер

Устройство, используемое для распределения сигнала и питания при подключении к POE-коммутатору.
