Речевой оповещатель «Рокот 3-3»: обзор, характеристики и подключение

Назначение и принцип работы

Оповещатель пожарный речевой активный «Рокот 3-3» предназначен для воспроизведения речевых сообщений в системах пожарного оповещения. Он позволяет циклически воспроизводить одно из трёх речевых сообщений, записанных при изготовлении производителем.

Выбор сообщения производится замыканием соответствующей перемычки. Оповещатель включается в режим речевого оповещения при подаче напряжения питания по линии управления оповещением. Контроль исправности линии управления должен быть обеспечен внешним ППУ.

Совместимость и электропитание

Оповещатель работает совместно с приборами приёмно-контрольными и управления, такими как «Гранит 2, 3, 4, 5, 8, 12, 16, 20, 24», прибором «Карат» производства «Сибирский арсенал» и другими ППУ других производителей, у которых есть управляемый выход оповещения напряжением 12 В током не менее 200 мА.

Данный оповещатель потребляет 200 мА, это нужно учитывать при проектировании системы оповещения.

Внешний вид и размеры

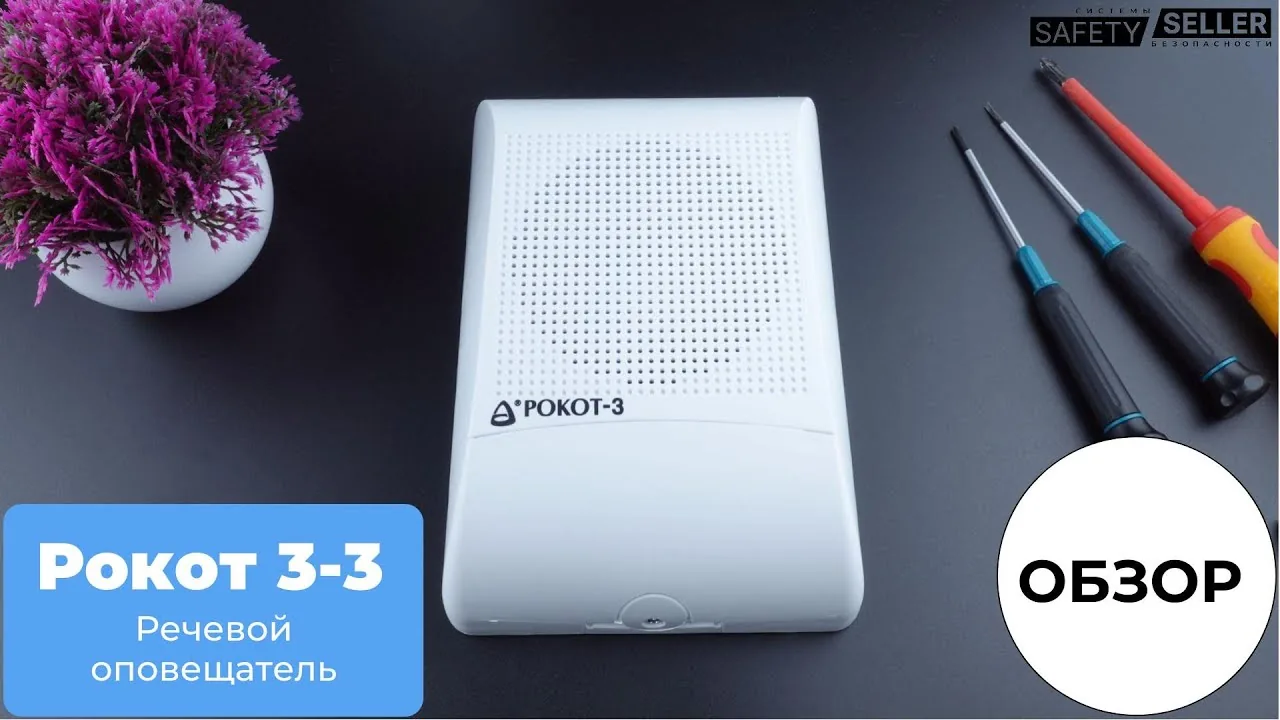

Корпус полностью выполнен из пластика. Спереди под сеточкой находится динамик, надпись «Рокот 3», модель «Рокот 3-3». Сзади имеется панель с тремя вводами под кабель, которые можно выломать.

Предусмотрены два крепления саморезами с расстоянием между ними 120 мм, а также третье крепление, для доступа к которому нужно снять крышечку и плату. Размеры: высота 200 мм, ширина 138 мм, глубина (не измерена точно). Производитель указывает размеры 140×200×67 мм.

Технические характеристики

Напряжение питания постоянным током от 9 до 14 В. Потребление при 12 В — 200 мА. Мощность динамика 3 Вт. Уровень звукового давления 82 дБ или 87 дБ, выбирается перемычкой J1.

Степень защиты оболочкой IP40. Рабочая температура от -10 до +55 °C. Срок службы заявлен 10 лет.

Установка и подключение

Устанавливается в помещениях, допускается установка на открытом воздухе под укрытиями. Для подключения необходимо открутить снизу винтик и снять крышечку. Под крышечкой находится плата управления с клеммной колодкой, тампером и блоком перемычек J1–J4.

Клеммная колодка: слева направо 1,2 — выход тампера (можно подключить на ППК «Гранит» на шлейф), далее две колодки — питание +12 В и земля. При подключении питания прибор срабатывает и начинает выдавать сообщения.

Перемычка J1 отвечает за уровень звукового давления: установлена — 82 дБ, снята — 87 дБ. Перемычки J2, J3, J4 выбирают соответственно первое, второе и третье сообщение. Свои сообщения добавить нельзя, микрофона нет.

Демонстрация работы

При подаче питания циклически воспроизводится первое записанное сообщение с сиреной: «Сработала система пожарной сигнализации. Всем сотрудникам и посетителям приготовиться к срочной эвакуации».

При снятии перемычки J1 звуковое давление увеличивается до 87 дБ, звук становится громче (субъективно на 30%). При установке перемычки J3 воспроизводится второе сообщение: «Пожарная тревога. Всем сотрудникам и посетителям срочно покинуть здание». При установке перемычки J4 воспроизводится третье сообщение: «Включена система автоматического пожаротушения. Всем сотрудникам и посетителям срочно покинуть помещение».

Практика

Чек-лист по материалу

• Убедиться в соответствии напряжения питания (9–14 В) и тока (не менее 200 мА) требованиям оповещателя.
• Выбрать место установки с учётом рабочей температуры от -10 до +55 °C и допустимости установки на открытом воздухе под укрытиями.
• Закрепить прибор с помощью двух саморезов на расстоянии 120 мм или использовать третье крепление (потребуется снять крышку и плату).
• Подключить линии питания и управления, соблюдая полярность: «земля» справа, «+12 В» слева.
• При необходимости подключить тампер к шлейфу ППК для контроля вскрытия.
• Установить перемычку J1 для выбора уровня звукового давления (установлена — 82 дБ, снята — 87 дБ).
• Установить одну из перемычек J2, J3 или J4 для выбора требуемого речевого сообщения.
• Проверить циклическое воспроизведение выбранного сообщения после подачи питания.

Справка

Термины из видео

Оповещатель пожарный речевой активный

Устройство, предназначенное для воспроизведения речевых сообщений в системах пожарного оповещения, включающееся при подаче напряжения питания.

ППУ

Прибор приёмно-контрольный и управления, обеспечивающий контроль линии управления и подачу питания на оповещатель.

Тампер

Датчик вскрытия корпуса, который срабатывает при открытии крышки и может быть подключён к шлейфу ППК.

Перемычка (джампер)

Электрический соединитель на плате, установка или снятие которого изменяет режим работы устройства (выбор сообщения или уровня звукового давления).

Уровень звукового давления

Характеристика громкости звука, измеряемая в децибелах (дБ); для данного оповещателя может быть 82 дБ или 87 дБ.

Степень защиты IP40

Защита от проникновения твёрдых частиц размером более 1 мм, но без защиты от воды.
