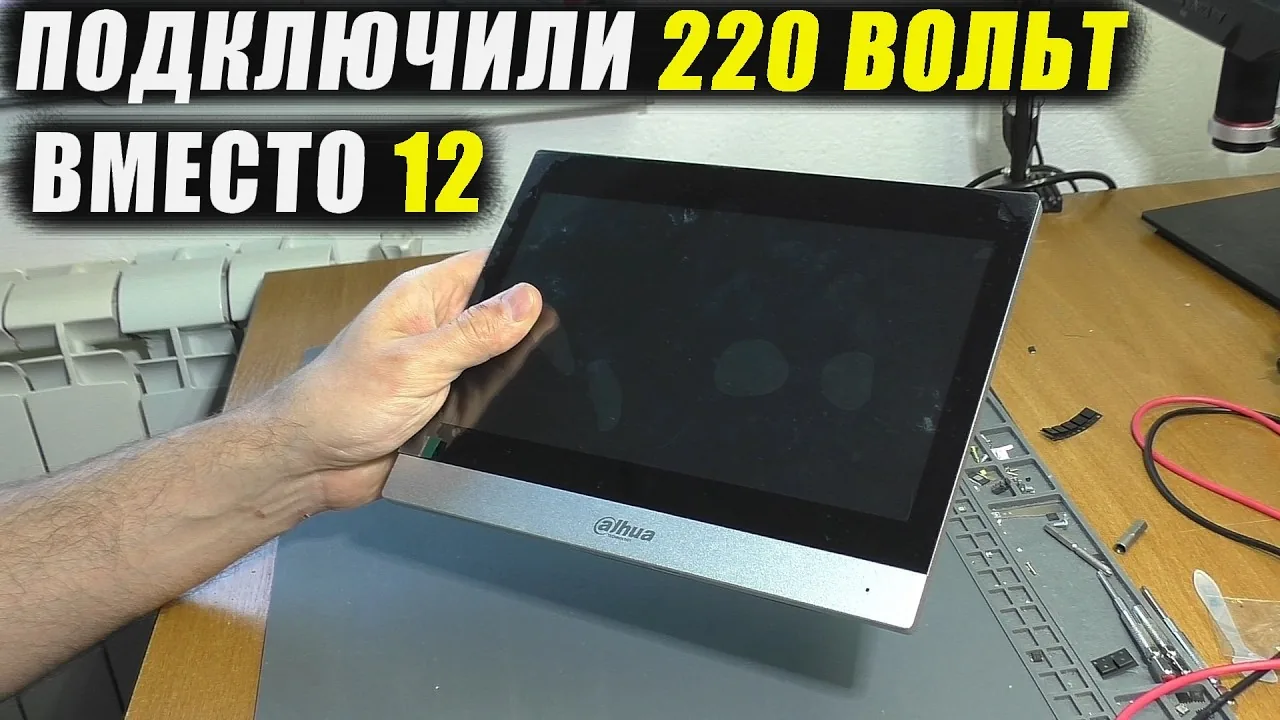

Ремонт IP-видеодомофона Dahua после подачи 220 В: диагностика и замена компонентов

Подробный разбор ремонта IP-видеодомофона Dahua DHI-VTH8641KMS-WP, повреждённого подачей 220 В вместо 12 В. Диагностика, замена защитных диодов и диодного моста, успешное тестирование.

Коротко

Главный ответ

В статье описан ремонт IP-видеодомофона Dahua, который вышел из строя после случайной подачи 220 В вместо 12 В. Диагностика выявила короткое замыкание, вызванное повреждением защитных диодов и диодного моста. После замены компонентов устройство полностью восстановило работоспособность.

Главное из материала

Основные выводы

  • Подача 220 В вместо 12 В вызвала короткое замыкание по входному питанию.
  • Основные повреждения: защитные диоды и диодный мост.
  • Для поиска неисправности использовались визуальный осмотр, прозвонка и тепловизор.
  • Замена диодов и моста восстановила работоспособность устройства.
  • После ремонта ток потребления составил менее 200 мА, все функции работают.

Диагностика неисправности

После подачи 220 В вместо 12 В устройство не включилось. При подключении лабораторного источника питания ток сразу упирается в ограничение, а напряжение не поднимается выше 1,8 В. Это указывает на наличие короткого замыкания по входному питанию.

Мультиметр подтвердил короткое замыкание: сопротивление между входными контактами близко к нулю. Таким образом, неисправность локализована во входной цепи питания, и требуется дальнейшая диагностика.

Разборка и визуальный осмотр

Для доступа к плате я разобрал корпус, выкрутив винты. При визуальном осмотре обнаружены следы копоти в районе диодных мостов и защитных диодов. Это явный признак перегрева и пробоя элементов.

На плате установлены самовосстанавливающийся предохранитель, защитные диоды и керамические конденсаторы. Следы копоти сосредоточены именно вокруг диодных мостов и защитных диодов, что указывает на их повреждение из-за перенапряжения.

Керамические конденсаторы, вероятно, также могли пострадать, но визуально они выглядят целыми. Для точной диагностики необходимо проверить каждый элемент мультиметром, но уже ясно, что требуется замена поврежденных компонентов.

Проверка компонентов

Первым делом необходимо проверить состояние ключевых компонентов блока питания. В данном случае было установлено, что диодный мост находится в коротком замыкании как на входе, так и на выходе. Это означает, что он не выполняет свою функцию выпрямления и пропускает ток в обоих направлениях, что может привести к перегрузке и повреждению других элементов.

Предохранитель при этом оказался исправен, что указывает на то, что ток, вызвавший короткое замыкание, не превысил номинал предохранителя, либо он не успел сработать. Также было обнаружено, что защитные диоды находятся в коротком замыкании. Эти диоды предназначены для защиты схемы от перенапряжений, и их пробой может быть следствием неисправности других компонентов или внешнего воздействия.

Поиск виновника с помощью тепловизора

Для точного определения неисправного элемента был использован тепловизор. Питание было подключено к контактам плюс и минус, что позволило подать напряжение на схему. Тепловизор показал нагрев одного из защитных диодов, что свидетельствует о прохождении через него аномального тока. Это позволило локализовать проблему именно в этом компоненте.

После выпайки диода было подтверждено его короткое замыкание. Таким образом, тепловизионный контроль позволил быстро и точно выявить виновника неисправности, избегая необходимости проверять каждый элемент по отдельности. Этот метод особенно эффективен при поиске скрытых дефектов, которые не всегда обнаруживаются при обычных измерениях.

Замена компонентов

После выпайки второго защитного диода было установлено, что он исправен. Однако его параметры были определены: напряжение пробоя превышало 35 В. Для замены был подобран диод SMBJ30A, который соответствует этим характеристикам.

Новые защитные диоды были установлены в обратной полярности, что обеспечивает корректную защиту от перенапряжений. В ходе дальнейшей диагностики выяснилось, что диодный мост оказался пробит, поэтому он был заменён на аналогичный по параметрам компонент.

Сборка и тестирование

После замены компонентов плата была отмыта от флюса и копоти, что позволило избежать возможных утечек тока и обеспечить надёжный контакт. Затем было подключено питание 12 В с током 1 А, после чего на выходе появилось изображение.

Измерения показали, что ток потребления не превышает 200 мА, что свидетельствует о нормальной работе устройства. Для проверки функциональности были проведены тесты с IP-камерой по LAN и Wi-Fi — все системы работают корректно.

Практика

Чек-лист по материалу

  • Проверить входное питание на короткое замыкание.
  • Разобрать корпус и осмотреть плату на наличие копоти и повреждений.
  • Прозвонить диодные мосты, предохранитель и защитные диоды.
  • Использовать тепловизор для локализации нагревающегося компонента.
  • Выпаять подозрительные компоненты и проверить их вне цепи.
  • Подобрать аналоги по параметрам (напряжение пробоя, ток).
  • Установить новые компоненты с соблюдением полярности.
  • Отмыть плату от флюса и загрязнений.
  • Подать питание и проверить ток потребления.
  • Протестировать функциональность: подключение камеры, Wi-Fi.

Справка

Термины из видео

IP-видеодомофон
Устройство для видеонаблюдения и связи, работающее по IP-сети.
Короткое замыкание
Аварийный режим, при котором сопротивление цепи минимально, ток резко возрастает.
Диодный мост
Схема из четырёх диодов, преобразующая переменный ток в постоянный.
Защитный диод
Диод, предназначенный для защиты схемы от перенапряжения.
Предохранитель самовосстанавливающийся
Компонент, который восстанавливает проводимость после снятия перегрузки.
Тепловизор
Устройство для визуализации распределения температуры.
