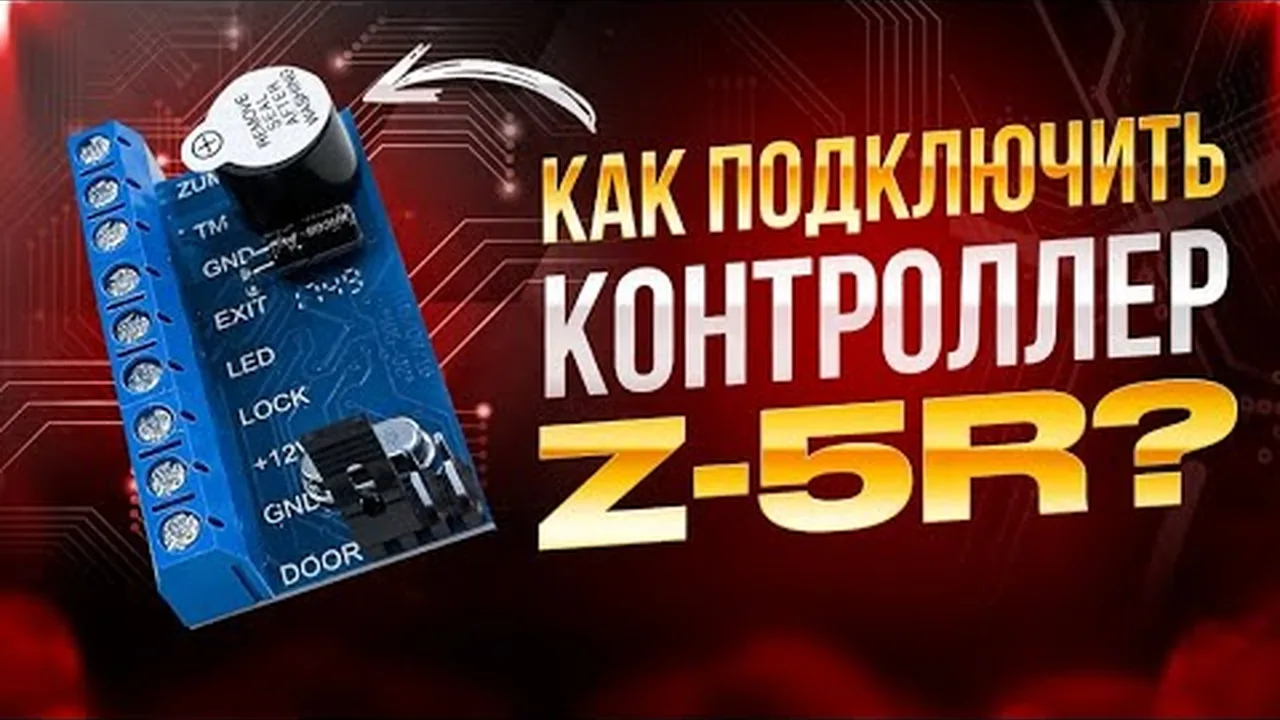

Подключение замка, считывателя и других элементов к контроллеру Z-5R от Iron Logic

Подключение замков

Контроллер поддерживает работу с двумя типами замков: электромеханическими и электромагнитными. Выбор типа осуществляется установкой перемычки на плате контроллера: для электромеханического замка перемычка устанавливается в положение 1, для электромагнитного — в положение 4. Это определяет алгоритм управления и параметры выходного сигнала.

Подключение замка выполняется к клеммам, обозначенным как «замок» и +12V. При этом важно соблюдать полярность и использовать защитный диод, который предотвращает возникновение обратной ЭДС при коммутации. Диод устанавливается параллельно замку, что защищает выходные цепи контроллера от перенапряжений.

Подключение кнопки выхода

Для подачи сигнала на открытие замка используется кнопка выхода. Сигнал формируется путем замыкания клемм EXIT и GND на контроллере. Это замыкание должно быть кратковременным и инициируется нажатием кнопки.

В качестве кнопки выхода применяется кнопка с нормально разомкнутыми контактами. При нажатии контакты замыкаются, обеспечивая электрическую цепь между EXIT и GND. После отпускания кнопки цепь размыкается, и контроллер фиксирует завершение сигнала.

Подключение блока питания

Для подачи питания на контроллер необходимо подключить блок питания. Плюсовой провод блока питания подключается к разъему +12V, а минусовой — к разъему GND. Важно соблюдать полярность, чтобы избежать повреждения устройства.

У контроллера предусмотрено два разъема GND. Это позволяет удобно подключать несколько устройств, использующих общий минус, например, считыватель и другие периферийные модули. При подключении блока питания можно использовать любой из этих разъемов.

Подключение считывателя TM

Считыватель Touch Memory (TM) подключается к контроллеру через три разъема: Dallas, GND и LED. Разъем Dallas предназначен для передачи данных от считывателя, GND обеспечивает общий минус, а LED используется для управления светодиодной индикацией считывателя.

В приведенном примере используется цветовая маркировка проводов: красный провод подключается к разъему Dallas, черный — к GND, желтый — к LED. Такое подключение позволяет контроллеру корректно считывать ключи и отображать статус через светодиод.

Ограничения и рекомендации

При интеграции контроллера в систему безопасности необходимо учитывать, что он функционирует исключительно по протоколу TM. Это означает, что использование альтернативных протоколов, таких как Wiegand, не поддерживается, что накладывает ограничения на совместимость с существующим оборудованием. Перед внедрением следует проверить, поддерживает ли подключаемое устройство протокол TM, иначе потребуется замена или адаптация.

Для организации доступа с использованием бесконтактных карт требуется установка специализированного считывателя Matrix. Данный считыватель обеспечивает корректное взаимодействие с контроллером по протоколу TM, гарантируя стабильную передачу данных. Рекомендуется использовать именно эту модель, так как другие считыватели могут не соответствовать требованиям протокола и привести к сбоям в работе системы.

При планировании системы следует заранее определить перечень поддерживаемых устройств и убедиться в их совместимости с контроллером. Это позволит избежать ошибок на этапе монтажа и настройки, а также обеспечит надежную и бесперебойную работу всей системы контроля доступа.

Практика

Чек-лист по материалу

• Установите перемычку в правильное положение в зависимости от типа замка.
• Подключите замок к клеммам 'замок' и +12V, не забыв защитный диод.
• Подключите кнопку выхода к клеммам EXIT и GND.
• Подключите блок питания к +12V и GND.
• Подключите считыватель TM к Dallas, GND и LED.
• Для бесконтактных карт используйте считыватель Matrix.

Справка

Термины из видео

Контроллер Z-5R

Автономный контроллер СКУД от Iron Logic, поддерживающий протокол Touch Memory.

Электромеханический замок

Замок, управляемый электрическим сигналом, с механическим запиранием.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнита.

Защитный диод

Диод, устанавливаемый параллельно замку для защиты контроллера от обратного тока.

Кнопка выхода

Кнопка, замыкающая цепь EXIT-GND для открытия двери изнутри.

Считыватель TM

Считыватель, работающий по протоколу Touch Memory (Dallas).

Протокол Wiegand

Протокол передачи данных для считывателей, не поддерживаемый Z-5R.

Считыватель Matrix

Считыватель, поддерживающий протокол Wiegand, для бесконтактных карт.
