Сборка и настройка СКУД ControlGate на одну дверь с PoE

Состав комплекта и монтаж

Для сборки требуются: контроллер доступа AirLight, два считывателя MF Light, электромагнитный замок и монтажный провод.

Подключение проводов выполняется тонкой минусовой отверткой. Монтаж выполняется согласно заранее подготовленной схеме подключения.

После монтажа контроллер подключается к сети с питанием по PoE.

Поиск контроллера и настройка сети

Запускается утилита ControlGate Search для поиска контроллера в сети. Выбирается интерфейс, к которому подключен контроллер. Найденный контроллер AirLight отображается в утилите.

Заводской IP-адрес меняется на нужный, логин и пароль — admin. После сохранения происходит установка IP-адреса и перезагрузка контроллера.

Настройка устройств в веб-интерфейсе

В веб-интерфейсе под логином admin выполняется переход в настройки устройств. Поиск считывателей и замка осуществляется через лупу; выбирается расширенный тип поиска и нажимается кнопка «Начать».

Оборудование ControlGate работает по протоколу OSDP и поддерживает автоматическое назначение адресов. После поиска и назначения адресов выполняется сохранение параметров.

Считыватели отображаются слева, замки — справа.

Идентификация считывателей и привязка к точке прохода

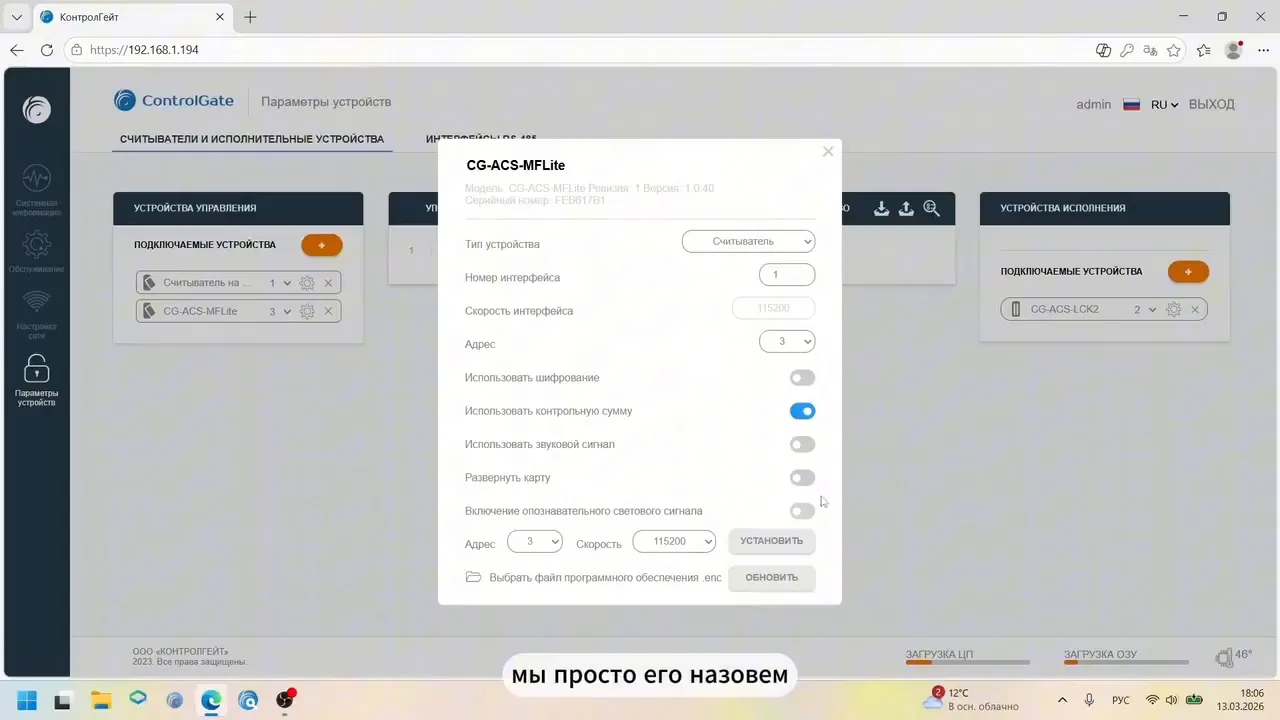

Для определения входа и выхода используется шестеренка и включение опознавательного светового сигнала: считыватель начинает мигать красно-зеленым светом. Считыватель, который мигает, называется «на вход», второй — «на выход».

Замок также можно идентифицировать по световому сигналу, но в данном случае он просто переименовывается.

Считыватели и замок перетягиваются мышкой на поле точки прохода, выполняется связывание. Для считывателя на вход инвертируется, что это вход; для считывателя на выход — что это выход.

Добавление контроллера в ПО ControlGate

В программном обеспечении ControlGate выполняется вход под логином и паролем. Переход на вкладку «Устройства» → «Контроллеры доступа».

Точка прохода называется «Дверь», выбирается контроллер ControlGate. Контроллеры ControlGate подключаются без использования лицензии.

В поле «IP-адрес» указывается адрес 192.168.1.194, включается автосинхронизация и задействуется контроллер.

Настройка точки прохода и прав доступа

Точка прохода называется «Дверь», задействуется. Вход — на территорию, выход — с территории. Факт прохода считается при открытии двери.

После сохранения точка прохода привязывается к персоналу: Иванову и Петрову разрешается всегда.

Проверка работы: Иванов есть в журнале.

Практика

Чек-лист по материалу

• Подготовить комплект: контроллер AirLight, два считывателя MF Light, электромагнитный замок, монтажный провод.
• Выполнить монтаж согласно схеме подключения, используя тонкую минусовую отвертку.
• Подключить контроллер к сети PoE.
• Запустить утилиту ControlGate Search и найти контроллер.
• Сменить заводской IP-адрес на требуемый, сохранить и дождаться перезагрузки.
• Войти в веб-интерфейс под логином admin.
• В настройках устройств выполнить расширенный поиск считывателей и замка, сохранить параметры.
• Идентифицировать считыватели с помощью светового сигнала и назначить вход/выход.
• Перетянуть считыватели и замок на поле точки прохода, сохранить связывание.
• В ПО ControlGate добавить контроллер, указав IP-адрес и включив автосинхронизацию.
• Настроить точку прохода «Дверь» и привязать к ней сотрудников (Иванов, Петров).
• Проверить работу: убедиться, что проход отображается в журнале.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

PoE

Технология передачи электрической энергии и данных по одному кабелю Ethernet.

OSDP

Протокол обмена данными между контроллером и считывателями, поддерживающий автоматическое назначение адресов.

Контроллер AirLight

Устройство управления доступом с поддержкой PoE и OSDP, используемое в комплекте.

Считыватель MF Light

Устройство для считывания идентификаторов, подключаемое к контроллеру.

Электромагнитный замок

Замок, удерживаемый электромагнитом, управляемый контроллером.

ControlGate Search

Утилита для поиска контроллеров ControlGate в сети и изменения их IP-адресов.

Точка прохода

Логическая единица в ПО, объединяющая считыватели и замок для контроля прохода через дверь.

Автосинхронизация

Режим в ПО ControlGate, при котором контроллер автоматически синхронизирует данные с системой.
