Сборка и настройка видеодомофона Ps-Link KIT-4221WS-18

Подключение элементов комплекта

Чтобы собрать комплект, необходимо скоммутировать все элементы между собой. В комплекте с домофоном есть специальные коннекторы с проводами для коммутации с вызывными панелями и замками. Коннектор подключается к разъёму на тыльной стороне видеодомофона.

Для вызывной панели требуется отдельное питание с отдельного блока по причине наличия встроенного считывателя контроллера.

Домофон поддерживает формат CBS. На тыльной стороне вызывной панели за резиновой заглушкой есть переключатель, его нужно перевести в среднее положение, тогда изображение будет передаваться.

Подключение замка и питания

Замок коммутируется кабелем вызывной панели, он подписан как НЗ. Второй провод замка подключается к плюсу отдельного блока питания. К плюсу также подключается фиолетовый кабель вызывной панели.

Один общий минус для кнопки выхода вызывной панели и видеодомофона, сюда же приходят управляющие: общий серый провод и кнопка выхода.

Управление домофоном

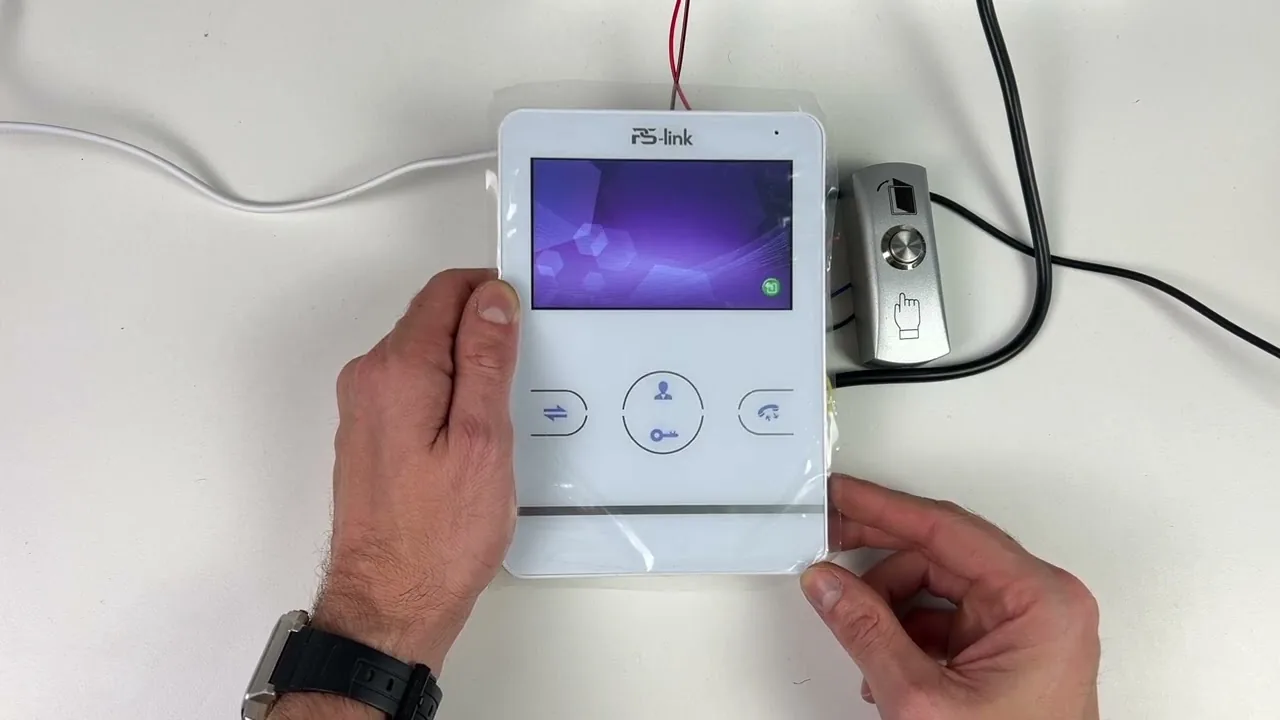

С помощью сенсорных кнопок идёт управление вызовом. Кнопка со стрелочками — это переадресация вызова на подключенную дополнительную панель. Кнопка с телефонной трубкой — ответить/завершить вызов. Кнопка с человеком — просмотр изображения с вызывной панели. Кнопка с ключом — разблокировка подключенного замка.

На боковой стороне механические кнопки для управления в меню: самая большая кнопка устанавливает уровень громкости, кнопки поменьше для записи фото и видео. На этой же стороне разъём для карт памяти, с помощью колёсика передвигаемся по меню, нажатие на него — подтверждение.

Меню домофона

Меню состоит из различных пунктов. Первые — это система, тут устанавливается язык, время. В подразделе информация доступно форматирование карты памяти, перенос фото с карты на память устройства и перезагрузка. Во вкладке звонок устанавливается мелодия звонка и громкость. Доступна настройка определённой громкости в заданный период времени и на заданное время звонка.

Режим: тут устанавливается тип панели (основная или дополнительная), время разблокировки, выбор режима записи, активация детекции движения.

В разделе тревога указываются настройки для камеры при тревоге, при детекции движения, в том числе активация записи видео при детекции. В подменю цвет настраивается яркость, контрастность и цветность для каждого дополнительного подключенного видеоустройства.

Запись видео

При просмотре нажать кнопку видео, появится красная надпись «запись», что оповещает нас о введении записи. Снова нажав на эту кнопку, запись прекратится. Теперь в разделе файлы можно найти сделанное видео.

Программирование ключей доступа

Чтобы добавить карты для программирования (мастер-карту и карту удаления), нужно включить режим просмотра, нажать кнопку разблокировки, следом зажать кнопку вызова вызывной панели. Подсветка области считывателя начинает мигать — значит, вызывная панель перешла в режим настройки MasterCard. Сначала подносим мастер-карту, с помощью которой будем добавлять ключи доступа, после неё карту удаления. На этом настройка карт программирования закончена, завершаем разговор либо через минуту панель перейдёт в режим ожидания.

Теперь чтобы добавить ключи доступа, достаточно поднести мастер-карту к считывателю три раза, потом ключ. Точно такой же метод используется для удаления ключей доступа.

Практика

Чек-лист по материалу

• Подключите коннекторы к разъёму на тыльной стороне видеодомофона.
• Обеспечьте отдельное питание для вызывной панели.
• Переведите переключатель на тыльной стороне вызывной панели в среднее положение для формата CBS.
• Подключите замок: кабель НЗ к замку, второй провод замка к плюсу отдельного блока питания.
• Подключите фиолетовый кабель вызывной панели к плюсу блока питания.
• Соедините общий минус для кнопки выхода, вызывной панели и видеодомофона, подключите управляющие провода (общий серый и кнопка выхода).
• Установите карту памяти в разъём на боковой стороне домофона.
• Изучите меню домофона: система, звонок, режим, тревога, цвет.
• Для записи видео нажмите кнопку видео, для остановки нажмите повторно.
• Для программирования мастер-карты: включите режим просмотра, нажмите разблокировку, зажмите кнопку вызова, дождитесь мигания подсветки, поднесите мастер-карту, затем карту удаления.
• Для добавления ключа: поднесите мастер-карту к считывателю три раза, затем ключ.
• Для удаления ключей используйте тот же метод.

Справка

Термины из видео

CBS

Формат видеосигнала, поддерживаемый домофоном; для его активации переключатель на вызывной панели переводится в среднее положение.

НЗ

Обозначение на кабеле вызывной панели, используемое для коммутации замка (нормально замкнутый контакт).

Мастер-карта

Карта, используемая для добавления ключей доступа; подносится к считывателю три раза перед ключом.

Карта удаления

Карта, используемая для удаления ключей доступа; программируется после мастер-карты.

Режим просмотра

Режим работы домофона, в котором можно просматривать изображение с вызывной панели и файлы записей.
