Считыватели Proxy-6: мультиформатность и защита карт MIFARE

Назначение и поддерживаемые карты

Считыватели серии Proxy-6 предназначены для считывания кода с карточек и передачи его на приборы или контроллеры. Модель Proxy-6EHU поддерживает карты HID ProxCard II и Em-marine, а Proxy-6EHM дополнительно работает с картами MIFARE.

Считыватели выполнены в современном минималистичном дизайне и доступны в трёх цветах: белом, сером и чёрном.

Монтаж и подключение

Считыватели устанавливаются в обычный подрозетник и максимально сливаются с поверхностью. В комплекте есть пластиковое основание для накладного монтажа.

Для подключения проводов используются самозажимные клеммы, рассчитанные на сечение 0,2 мм².

Интерфейсы и совместимость

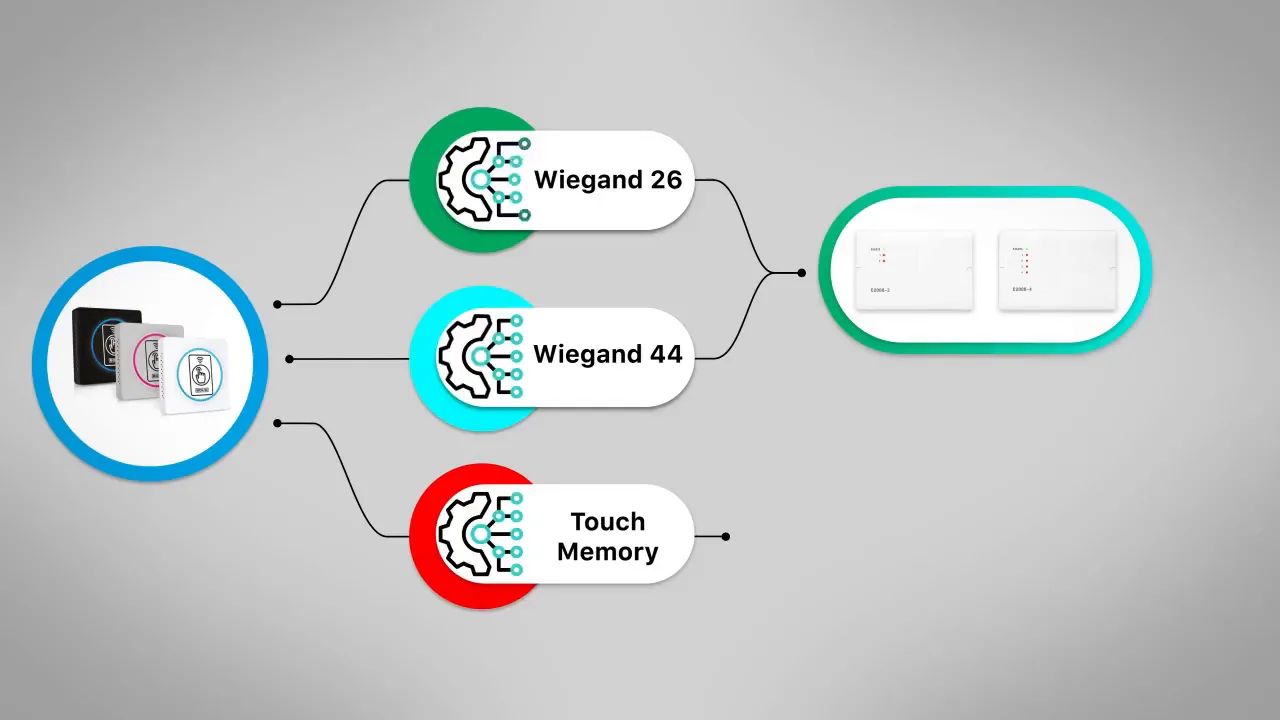

Поддерживаются интерфейсы Wiegand-26 и Wiegand-44 — считыватели подключаются как к контроллерам доступа «Болид», так и к контроллерам других производителей.

Интерфейс Dallas Touch Memory позволяет использовать считыватели с охранными приборами, например С2000, С2000-ВКИ, О4С и другими.

Настройка режимов работы

Выходной интерфейс, полярность сигнала управления индикацией, цветодиодная индикация в дежурном режиме и опрос сенсорной кнопки настраиваются автономно или с помощью ПО.

Для подключения считывателя к компьютеру используется универсальный мультиформатный преобразователь USB-RS.

Сенсорная кнопка

Сенсорная кнопка позволяет одной картой открыть дверь и снять шлейфы с охраны при подключении к С2000-2 или С2000-4.

Защита карт MIFARE в Proxy-6EHM

При использовании недорогих карт Em-marine и ключей Touch Memory возможна проблема клонирования идентификаторов пользователей. В Proxy-6EHM реализованы три варианта защищённого режима.

Первый вариант: используется заводской уникальный номер карты, но считыватель передаёт его только после успешной авторизации к определённому сектору карты; номер сектора и ключ задаются при настройке системы. Второй вариант: в качестве идентификатора используется не заводской код карты, а код, сгенерированный при её активации и хранящийся в защищённой области памяти карты. Третий вариант аналогичен второму, но код в защищённой области памяти дополнительно защищён стойким шифрованием.

Для инициализации карт и защищённого режима используются считыватели Proxy-6-USB и ПО «UProgProxy-6-USB». Новые считыватели стоят дешевле предыдущих моделей и доступны для заказа.

Практика

Чек-лист по материалу

• Выбрать модель: Proxy-6EHU (HID ProxCard II, Em-marine) или Proxy-6EHM (дополнительно MIFARE).
• Определить способ монтажа: в подрозетник или накладной на пластиковое основание из комплекта.
• Подключить считыватель по Wiegand-26/44 к контроллеру доступа или по Dallas Touch Memory к охранному прибору.
• Настроить выходной интерфейс, полярность сигнала индикации, цветодиодную индикацию и опрос сенсорной кнопки автономно или через ПО.
• При необходимости управления шлейфами и доступом одной картой подключить считыватель к С2000-2 или С2000-4.
• Для Proxy-6EHM выбрать вариант защищённого режима и инициализировать карты с помощью Proxy-6-USB и ПО «UProgProxy-6-USB».

Справка

Термины из видео

Proxy-6EHU

Модель считывателя серии Proxy-6, работающая с картами HID ProxCard II и Em-marine.

Proxy-6EHM

Модель считывателя серии Proxy-6, работающая с картами HID ProxCard II, Em-marine и MIFARE и поддерживающая защищённый режим.

Защищённый режим

Функционал работы с защищёнными секторами карт MIFARE, обеспечивающий защиту от копирования идентификационных карточек.

Wiegand-26 / Wiegand-44

Выходные интерфейсы считывателя для подключения к контроллерам доступа.

Dallas Touch Memory

Интерфейс, позволяющий использовать считыватель совместно с охранными приборами.

Сенсорная кнопка

Встроенная кнопка считывателя, позволяющая одной картой открыть дверь и снять шлейфы с охраны при подключении к С2000-2 или С2000-4.

Proxy-6-USB

Считыватель для инициализации карт и защищённого режима с помощью специального ПО «UProgProxy-6-USB».

USB-RS

Универсальный мультиформатный преобразователь для подключения считывателя к компьютеру.
