Схема подключения видеодомофона Arsenal: замок, камера и вызывная панель

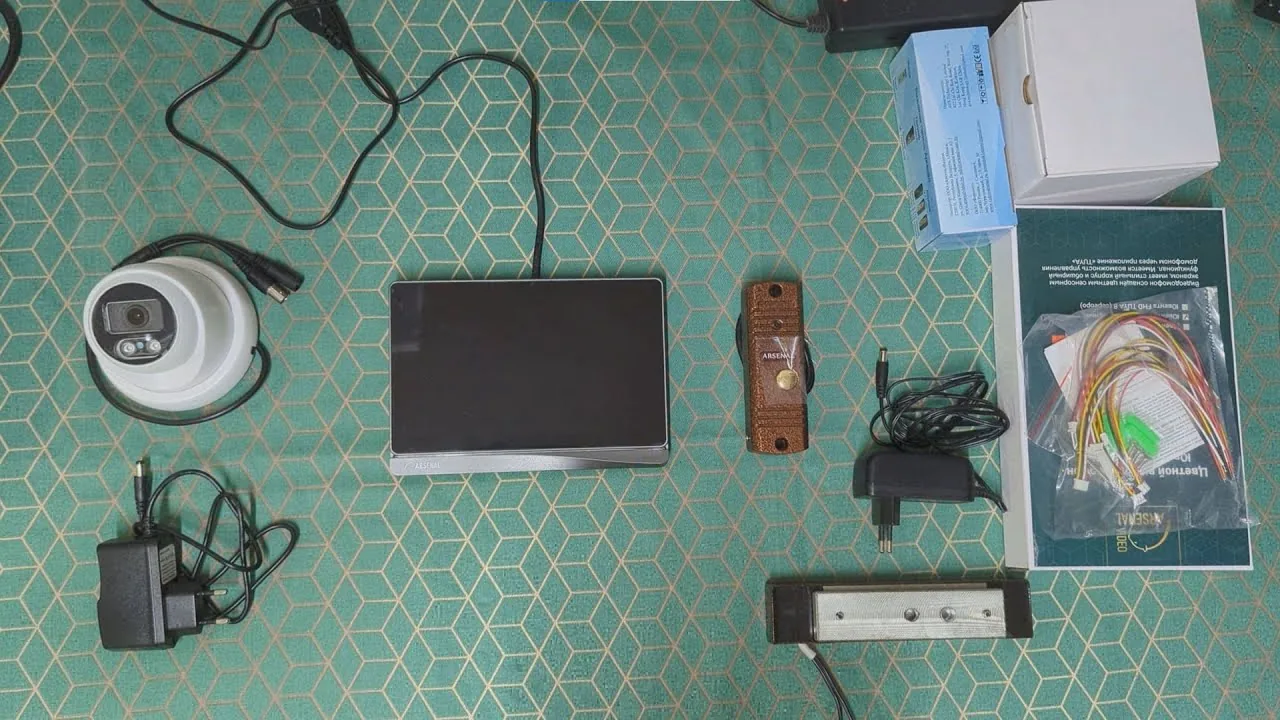

Необходимые материалы и инструменты

Для подключения видеодомофона Arsenal потребуется два отдельных блока питания на 12 В постоянного тока: один для видеокамеры, другой для магнитного замка. Важно использовать именно два блока, так как нагрузка на них разная и они должны быть независимы.

В комплекте с видеодомофоном идут специальные фишки для подключения, которые упрощают монтаж и обеспечивают надежный контакт. Для соединения видеокамеры и вызывной панели используется комбинированный кабель КВК, который объединяет в себе коаксиальный кабель для видеосигнала и отдельные жилы для питания. Для питания магнитного замка применяется кабель ШВВП, рассчитанный на соответствующую нагрузку.

Этап 1: Подключение вызывной панели

Вызывная панель подключается к видеодомофону через разъем, обозначенный как 'панель 1' или 'панель 2'. Это позволяет подключать до двух панелей, если это необходимо. В данном случае используется один из этих разъемов.

Соединение проводов панели и домофона Arsenal выполняется по цветам: красный провод панели соединяется с красным проводом домофона, что обеспечивает подачу питания +12 В. Остальные провода также соединяются по цветовой маркировке, что гарантирует правильную передачу сигнала.

Для наглядности в видео панель подключается напрямую, без использования дополнительных распределительных коробок. Это упрощает процесс и позволяет легко проверить работоспособность системы на начальном этапе.

Этап 2: Подключение аналоговой камеры

Для подключения аналоговой видеокамеры необходимо использовать разъем, обозначенный как 'камера 1' или 'камера 2' на корпусе устройства. Это обеспечивает физическое соединение камеры с системой видеонаблюдения.

Подключение выполняется с помощью двух проводов: черного провода, который служит для заземления (минус), и желтого провода, передающего видеосигнал (плюс). Для надежного соединения применяется коннектор BNC, при этом черный провод подключается к минусовому контакту, а желтый — к плюсовому. Такая схема обеспечивает корректную передачу сигнала и питание камеры.

Промежуточная проверка

После завершения подключения камеры необходимо включить ее питание. Это активирует камеру и позволяет перейти к проверке работоспособности системы.

Далее следует проверить вызов с панели: инициировать вызов и убедиться, что на мониторе отображается изображение с камеры. Если изображение отсутствует или качество неудовлетворительное, необходимо проверить правильность подключения проводов и контактов BNC.

Этап 3: Подключение электромагнитного замка

На панели управления предусмотрены три контакта для подключения замка: оранжевый (общий), зеленый (нормально открытый) и коричневый (нормально закрытый). Для электромагнитного замка используются оранжевый и коричневый контакты. Это связано с тем, что в нормальном состоянии цепь замкнута, и питание подается на замок, удерживая его в закрытом состоянии.

Питание подается до тех пор, пока не нажата кнопка открытия. При нажатии кнопки цепь размыкается, и замок открывается. Для правильного подключения необходимо соединить плюс замка с плюсом блока питания, минус замка — с общим проводом, а коричневый контакт — с минусом блока питания. Такая схема обеспечивает размыкание цепи при нажатии кнопки, что приводит к открытию замка.

Финальная проверка и бонус

После завершения подключения необходимо провести финальную проверку: нажать кнопку открытия и убедиться, что замок открывается. Это подтверждает корректность монтажа и работоспособность всей системы.

Бонус: если вместо электромагнитного замка используется электромеханический, то следует задействовать зеленый контакт (нормально открытый). Это позволяет адаптировать схему под другой тип замка без изменения остальной конфигурации.

Практика

Чек-лист по материалу

• Подготовьте блоки питания 12В для камеры и замка, фишки из комплекта, кабель КВК и ШВВП.
• Подключите вызывную панель к разъему 'панель 1' или 'панель 2', соединив провода по цветам (красный — +12В).
• Подключите видеокамеру к разъему 'камера 1' или 'камера 2', используя черный (земля) и желтый (видео) провода, через BNC-коннектор.
• Включите питание камеры и проверьте вызов и изображение.
• Подключите электромагнитный замок: оранжевый (общий) и коричневый (нормально закрытый) контакты, плюс замка к плюсу БП, минус замка к общему проводу, коричневый к минусу БП.
• Проверьте открытие замка кнопкой на домофоне.

Справка

Термины из видео

Вызывная панель

Устройство, устанавливаемое на входе, для вызова абонента и обеспечения связи с ним.

Видеодомофон

Устройство, позволяющее видеть и слышать посетителя через камеру и общаться с ним, а также управлять замком.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнита; открывается при снятии напряжения.

Электромеханический замок

Замок, в котором механизм открывается электрическим приводом; для него используется нормально открытый контакт.

Нормально открытый контакт (НО)

Контакт, который в исходном состоянии разомкнут и замыкается при подаче сигнала.

Нормально закрытый контакт (НЗ)

Контакт, который в исходном состоянии замкнут и размыкается при подаче сигнала.

Комбинированный кабель КВК

Кабель, объединяющий коаксиальный кабель для видеосигнала и провода для питания.

Кабель ШВВП

Шнур с медными жилами в ПВХ изоляции, используется для питания устройств.

BNC-коннектор

Разъем для подключения коаксиального кабеля, используется для видеосигнала.
