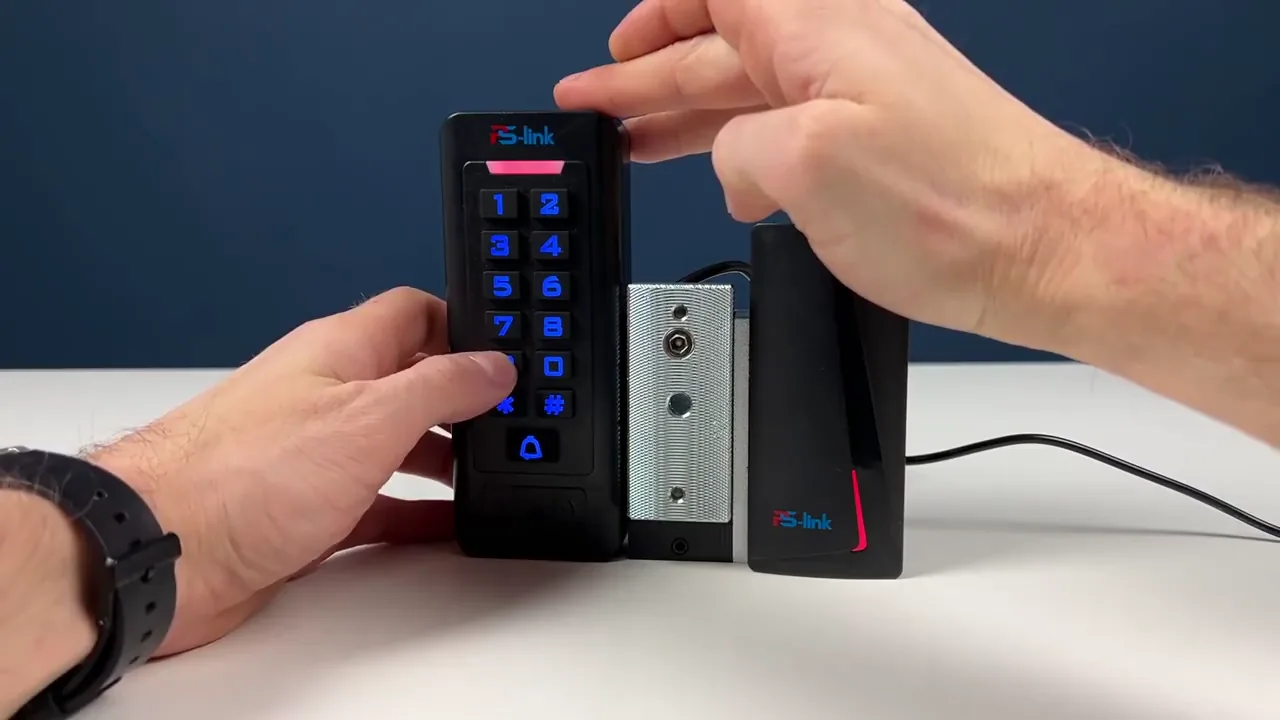

Подключение и программирование СКУД Ps-Link KIT-208C-350 с электромагнитным замком

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме, которая подробно описана в комплектной инструкции с иллюстрацией. На тыльной стороне устройства имеется наклейка с обозначениями, что упрощает процесс монтажа. Цветовая маркировка проводов позволяет быстро идентифицировать их назначение: красные и черные провода отвечают за питание, зеленые и белые — за передачу сигнала.

Для подключения электромеханического замка используются синий и фиолетовый провода, а для магнитного — оранжевый и фиолетовый. Желтые провода предназначены для внешней кнопки выхода, розовые — для звонка. Такая стандартизация обеспечивает единообразие подключения и снижает риск ошибок при монтаже.

Подключение замков

Для магнитного замка подключение выполняется следующим образом: оранжевая жила панели доступа соединяется с общим минусом, а фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызывной панели подается напряжение для работы замка, а сигнал размыкания замок получает через минус. Кнопка выхода подключается к общему минусу и желтой жиле.

Для электромеханического замка используется синяя жила вызывной панели, которая соединяется с общим минусом. Фиолетовая жила подключается к общему плюсу, и через синий кабель подается напряжение для срабатывания механизма. Сигнал замыкания замок получает через минус. Таким образом, оба типа замков управляются подачей напряжения и сигналом через минус, что обеспечивает надежную работу системы.

Режимы работы реле

Реле панели управления может работать в двух режимах, которые определяются типом подключенного замка. Если используется магнитный замок, реле размыкаются в питание. Это означает, что в нормальном состоянии цепь питания замка разомкнута, и для открытия двери реле замыкается, подавая напряжение на замок.

В случае использования электромеханического замка реле, наоборот, замыкаются в питание. То есть в состоянии покоя реле замкнуто, обеспечивая питание замка, который удерживает дверь закрытой. При открытии реле размыкается, отключая питание, и замок открывается.

Программирование панели

Для настройки панели необходимо войти в режим программирования, набрав на клавиатуре код * 6 9 #. После этого доступны различные команды. Команда 1 предназначена для добавления нового идентификатора: пинкода, карты или отпечатка пальца. После ввода команды 1 система запросит номер ячейки для пароля, а для ключей (карт или отпечатков) их нужно поднести к считывателю. Подтверждение действия выполняется нажатием решетки (#), а выход из режима — звездочкой (*).

Для смены пароля администратора используется команда 0, после которой вводится новый пароль и затем дублируется для подтверждения. Добавление пинкода пользователя выполняется командой 21, после которой вводится сам пинкод. Если необходимо удалить всех пользователей, применяется команда 40 000. Время разблокировки двери настраивается командой 5, после которой указывается значение в секундах (до 99). Для сброса панели к заводским настройкам используется команда 899.

Проверка и завершение

После завершения программирования необходимо проверить корректность работы устройства. Для этого выполняется тестовое воздействие, например, нажатие на кнопку или подача сигнала, и наблюдается реакция системы. Если устройство реагирует в соответствии с заданной логикой, программирование считается успешным. В случае несоответствия следует повторить процедуру настройки, убедившись в правильности введённых параметров.

Для выхода из режима программирования используется символ «звездочка» (*). После его ввода устройство сохраняет все внесённые изменения и переходит в рабочий режим. Важно помнить, что без выполнения этого шага изменения могут не сохраниться, и устройство продолжит работать в прежнем режиме. Поэтому завершение программирования всегда должно сопровождаться вводом символа «звездочка» для фиксации настроек.

Таким образом, процесс проверки и завершения гарантирует, что устройство функционирует правильно, а все изменения закреплены. Это обязательный этап, который позволяет избежать ошибок в дальнейшей эксплуатации и обеспечивает стабильную работу системы.

Практика

Чек-лист по материалу

• Изучите схему подключения в инструкции и на наклейке.
• Подключите питание (красный/черный) и сигнальные провода (зеленый/белый).
• Для магнитного замка: подключите оранжевый провод к общему минусу, фиолетовый - к плюсу.
• Для электромеханического замка: подключите синий провод к общему минусу, фиолетовый - к плюсу.
• Подключите кнопку выхода к общему минусу и желтому проводу.
• Войдите в режим программирования (код * 6 9 #).
• Добавьте ключи доступа (команда 1, поднести ключи).
• Добавьте пинкод пользователя (команда 21, ввести пинкод).
• Настройте время разблокировки (команда 5, ввести секунды).
• Проверьте работу и выйдите из режима (звездочка).

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой замка и считывателей.

Считыватель

Устройство для чтения ключей, карт или отпечатков пальцев.

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнита, размыкается при снятии напряжения.

Электромеханический замок

Замок с механическим запиранием, управляемый электрическим сигналом.

Кнопка выхода

Устройство для открытия двери изнутри без ключа.

Пинкод

Персональный идентификационный номер для доступа.

Реле

Электрический переключатель, управляющий подачей питания на замок.
