Совместная работа домофона, электромеханического замка и системы доступа IronLogic

Подключение домофона и замка

Домофон подключается к вызывной панели по стандартной схеме с использованием четырех проводов. Это обеспечивает передачу аудиосигнала и управление между панелью и внутренним блоком. Схема подключения предполагает строгое соответствие цветовой маркировке проводов, что исключает ошибки при монтаже.

Электромагнитный замок подключается к выходу вызывной панели по стандартной схеме с двумя проводами, обеспечивающими подачу питания с соблюдением полярности (плюс и минус). Такое подключение позволяет панели управлять замком, подавая напряжение для открытия двери после набора кода или вызова.

Система доступа IronLogic

В качестве контроллера системы доступа используется считыватель IronLogic Matrix 2 со встроенным контроллером. Это устройство объединяет функции считывания ключей и управления исполнительными механизмами, что упрощает интеграцию в существующую инфраструктуру.

Считыватель залит компаундом, что обеспечивает герметизацию и защиту от пыли, влаги и механических повреждений. Такая конструкция позволяет устанавливать устройство в местах с неблагоприятными условиями эксплуатации, сохраняя работоспособность в течение длительного времени.

Для питания считывателя требуется блок питания на 12 В постоянного тока. Подключение осуществляется к клеммам 12V и GND, что обеспечивает стабильное напряжение для работы контроллера и встроенных схем. Правильное подключение питания является обязательным условием для корректного функционирования всей системы доступа.

Подключение считывателя и кнопки выхода

Для обеспечения работы системы контроля доступа необходимо правильно подключить считыватель, замок и кнопку выхода. Клемма 'LOCK' считывателя соединяется с замком, который управляет открытием двери. При этом к замку также подается напряжение 12 В напрямую от блока питания, что обеспечивает его питание независимо от считывателя.

Кнопка выхода, предназначенная для открытия двери изнутри, подключается одним контактом к земле (GND), а другим — к клемме 'ВЫХОД' на считывателе. Такое подключение позволяет при нажатии кнопки замкнуть цепь между GND и входом считывателя, что инициирует открытие замка.

Таким образом, считыватель управляет замком через клемму 'LOCK', а кнопка выхода дает возможность открыть дверь без использования ключа, что удобно для выхода из помещения.

Типы ключей и их функции

В системе используются различные типы ключей, каждый из которых выполняет свою функцию. Мастер-ключ не предназначен для прохода через дверь, его основная задача — добавление новых ключей в систему. С его помощью администратор может программировать обычные ключи доступа.

Обычные ключи доступа открывают замок, позволяя владельцу пройти через дверь. Они являются стандартными ключами для повседневного использования.

Блокирующий ключ сочетает в себе функции: он может открывать замок, как обычный ключ, но также способен блокировать доступ для обычных ключей. Это позволяет временно ограничить проход для определенных пользователей, сохраняя возможность доступа для владельца блокирующего ключа.

Работа с блокирующим ключом

Блокирующий ключ предназначен для управления доступом обычных ключей. При его прикладывании к считывателю на 6 секунд происходит переключение режима блокировки: если доступ был разрешён, он блокируется, и наоборот. Это действие сопровождается звуковым сигналом и миганием индикатора красным цветом, что позволяет пользователю однозначно определить текущее состояние системы.

Таким образом, блокирующий ключ выполняет функцию административного инструмента: он не открывает замок напрямую, а лишь изменяет политику доступа для остальных ключей. После активации блокировки обычные ключи перестают открывать замок до тех пор, пока блокирующий ключ не будет применён повторно для снятия ограничения.

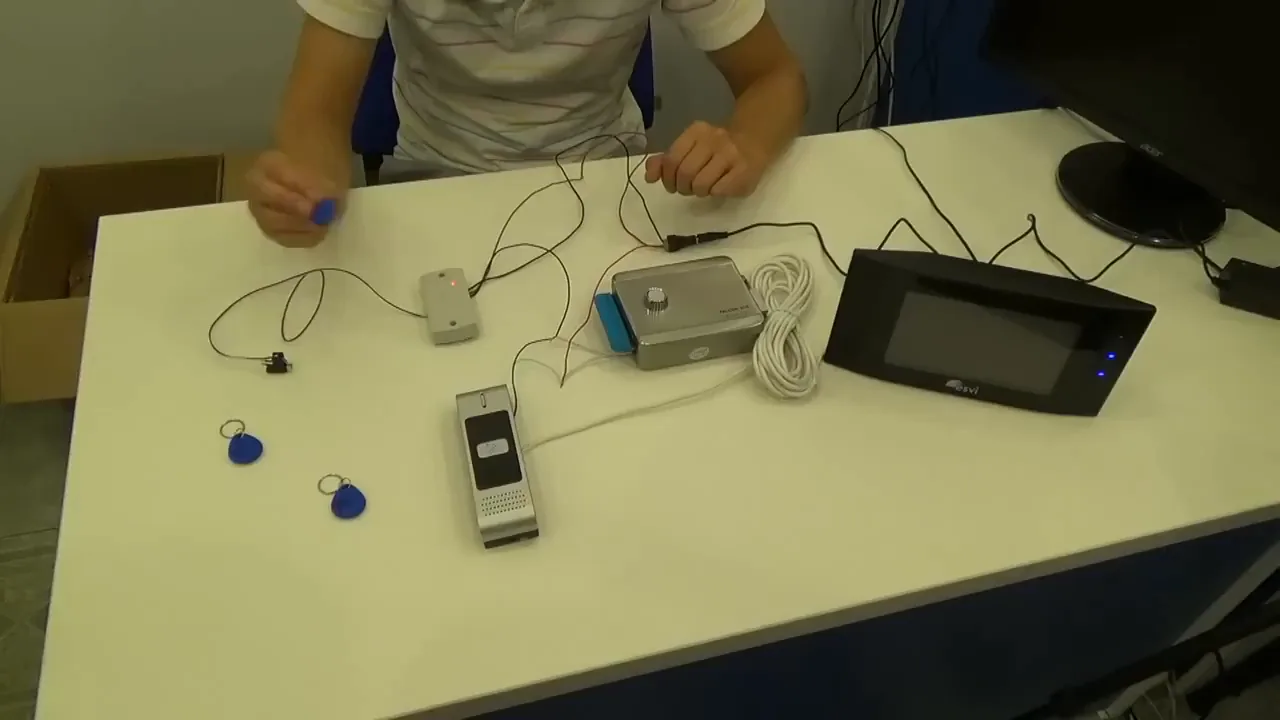

Совместная работа устройств

Считыватель и вызывная панель подключаются параллельно к замку, что обеспечивает их независимую работу. Это означает, что сигнал на открытие замка может быть подан с любого из этих устройств, и они не влияют на функционирование друг друга. Такая схема подключения позволяет использовать несколько точек управления без необходимости дополнительной логики.

В результате открытие замка возможно с домофона, с кнопки выхода, расположенной внутри помещения, а также со считывателя, который может быть установлен снаружи. Каждое из этих устройств инициирует открытие замка напрямую, что обеспечивает гибкость в управлении доступом и удобство для пользователей.

Практика

Чек-лист по материалу

• Подключите домофон к вызывной панели 4 проводами.
• Подключите замок к вызывной панели 2 проводами.
• Подключите блок питания 12 В к считывателю: плюс к 12V, минус к GND.
• Подключите клемму LOCK считывателя к замку.
• Подайте 12 В от блока питания напрямую на замок.
• Подключите кнопку выхода: один контакт к GND, другой к клемме 'ВЫХОД'.
• Добавьте мастер-ключ, затем ключи доступа и блокирующий ключ.
• Проверьте работу: открытие с домофона, кнопки выхода и считывателя.

Справка

Термины из видео

Видеодомофон

Устройство для аудио- и видеосвязи с посетителем и управления замком.

Электромеханический замок

Замок, открываемый электрическим сигналом.

Система доступа

Комплекс устройств для контроля и управления доступом.

Считыватель со встроенным контроллером

Устройство, которое считывает ключи и управляет замком.

IronLogic Matrix 2

Модель считывателя со встроенным контроллером.

Компаунд

Заливочный материал, защищающий электронику от влаги и пыли.

Мастер-ключ

Ключ для добавления и удаления других ключей, не открывает замок.

Ключ доступа

Ключ, который открывает замок.

Блокирующий ключ

Ключ, который может открывать замок и блокировать доступ другим ключам.

Кнопка выхода

Кнопка для открытия замка изнутри помещения.
