Стенд охранно-пожарной сигнализации на базе «Сигнал-20М» (версия 2020)

Введение и состав стенда

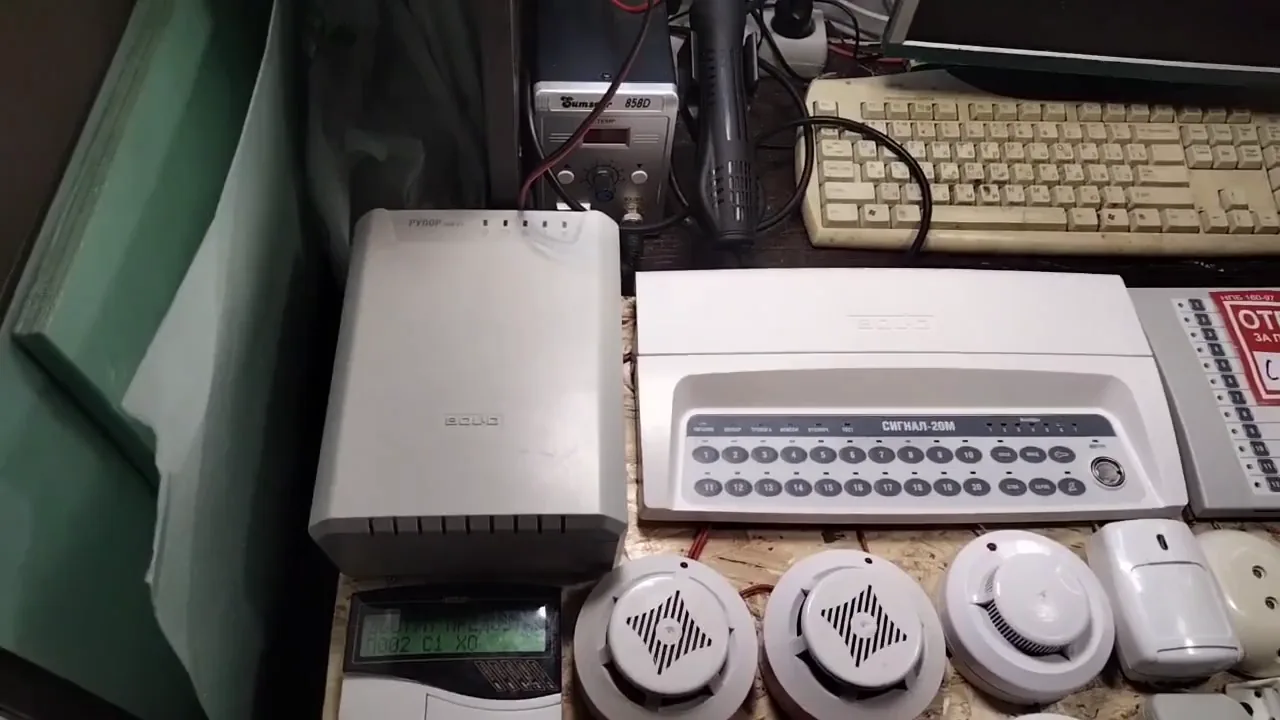

Стенд охранно-пожарной сигнализации построен на основе приемно-контрольного прибора «Сигнал-20М» новой версии 2020 года. Этот прибор является центральным элементом системы, обеспечивая обработку сигналов от подключенных устройств и управление оповещением.

В состав стенда входят: рупор исполнения 0.1 «Сигнал-20М» новой версии, блок контроля и индикации S2000 BKI, динамик «Саната 3», пульт С2000М версии 2.0.8, два датчика ИПД-3.1М, датчики ИП212-141М и ИП212-187, извещатели ИПР-513-3М и ИПР-513-10, «Фатон-9», Astro-S, Astro-531, считыватель Touch Memory, маяк 12С, контроллер SCUT S2002, кнопка выхода, маяк 12К, табличка «Выход», Topaz-12, датчики открытия SMK EO-1022 и EO-1024, а также «Фунар-3.0 Pog».

Все перечисленные компоненты объединены в единую систему, демонстрирующую совместную работу пожарной сигнализации и контроля доступа.

Демонстрация пожарной сигнализации

При нажатии на извещатель ИПР открывается система контроля доступа (СКУД), загорается маяк 12С, что означает, что дверь закрыта. Когда маяк гаснет — электромагнитный замок открывается, и можно выйти. Доступ также предоставляется считывателем Touch Memory Auto 2002 или кнопкой выхода. Для ИПР-513-10 записано альтернативное сообщение в группу для примера.

Два датчика включены в третий шлейф, два датчика — в четвертый шлейф. Датчики настроены так: первый датчик — «Внимание», второй датчик — еще одна сработка — «Пожар», третий датчик — перезапрос плюс сигнал «Пожар», если сработает еще один датчик — «Пожар два». Прибор «Сигнал-20М» поддерживает тактику «Пожар два».

При срабатывании датчиков звучит голосовое оповещение: «Внимание! Опасность пожара. Администрация просит вас покинуть помещение по эвакуационным выходам.» После сброса тревоги СКУД возвращается в исходное состояние, система сбрасывает тревогу, пульт также сбрасывает.

Демонстрация охранной сигнализации

Постановка на охрану осуществляется прикосновением к ключам, при этом загорается маяк. Затем датчик движения срабатывает, после чего система снимается с охраны. Это демонстрирует базовый цикл работы сигнализации.

Шестой шлейф подключён к датчику разбития Astra S, седьмой шлейф — ко второму датчику разбития. При срабатывании сразу двух шлейфов (шестого и седьмого) можно утверждать, что оба датчика отработали. Восьмой шлейф всегда находится под охраной — это тревожная кнопка; при её нажатии идёт тихая тревога, а на BKI отображается «нападение».

Девятый шлейф — датчик открытия ИО-10226, при срабатывании которого возникает тревога. Десятый шлейф — датчик открытия ИО-10214, сработка происходит при отодвигании магнита. Одиннадцатый шлейф — такой же датчик ИО-1022.

Заключение

Автор напоминает о телеграм-канале, ссылка на который находится в описании и комментариях. Он благодарит за просмотр.

Практика

Чек-лист по материалу

• Ознакомиться с составом стенда и назначением каждого устройства.
• Изучить алгоритмы работы пожарных датчиков в третьем и четвертом шлейфах.
• Проверить работу тактики «Пожар два» на приборе «Сигнал-20М».
• Настроить голосовое оповещение для пожарной тревоги.
• Проверить интеграцию с СКУД: открытие двери по ИПР, считывателю Touch Memory и кнопке выхода.
• Протестировать охранные шлейфы: датчики движения, разбития, магнитоконтактные, тревожную кнопку.
• Убедиться в корректном сбросе тревог и возврате системы в исходное состояние.

Справка

Термины из видео

Сигнал-20М

Приемно-контрольный прибор охранно-пожарной сигнализации, новая версия 2020 года.

S2000 BKI

Блок контроля и индикации, отображает состояние шлейфов и событий.

СКУД

Система контроля и управления доступом, в данном стенде на базе контроллера SCUT S2002 и считывателя Touch Memory.

ИПР

Извещатель пожарный ручной, предназначен для ручного включения сигнала пожарной тревоги.

Тактика «Пожар два»

Алгоритм, при котором сигнал пожара передается при срабатывании двух и более пожарных извещателей в одном шлейфе или разных шлейфах.

Маяк 12С

Световой индикатор, отображает состояние двери: горит — дверь закрыта, гаснет — замок открыт.

Touch Memory

Считыватель ключей, используется для предоставления доступа.

КТС

Кнопка тревожной сигнализации, при нажатии передает тихую тревогу «нападение».
