Стенд охранно-пожарной сигнализации на основе С2000-КДЛ

Коротко

Главный ответ

В видео показан стенд охранно-пожарной сигнализации на основе контроллера двухпроводной линии связи С2000-КДЛ. Демонстрируется состав оборудования, работа системы в режимах пожарной тревоги и охраны, управление доступом через имитацию СКУД, а также тестирование извещателей.

Главное из материала

Основные выводы

Стенд построен на контроллере двухпроводной линии связи С2000-КДЛ.
В состав системы входят приборы С2000-ВКИ, С2000-КДЛ, SP-1, С2002, контроллер доступа СКУД, Саната M, С2000М, извещатели ДИП-34А01 (в старом и новом корпусе), ДИП-34А02, ДИП-34А03, считыватель TM, С2000-ИК, Маяк-123М, Маяк-12С, кнопка дверного звонка (используется как кнопка выхода для СКУД), табличка «Выход», ТУПАС-12.
При пожарной тревоге разблокируется дверь (отключается блокировка), срабатывает оповещение, СКУД открывается.
Для имитации пожара используется магнит, подносимый к извещателю.
Тестирование извещателей возможно через меню С2000М с вводом пароля 134 и выбором прибора и извещателя.
Охранная сигнализация проверяется с помощью С2000-ИК, постановка на охрану и снятие происходят с ключа.

Введение и состав системы

Стенд охранно-пожарной сигнализации построен на основе контроллера двухпроводной линии связи С2000-КДЛ. В состав стенда входят: S2000BKI, S2000KDL, SP-1, S2002, контроллер доступа СКУД, Саната M, S2000M, Vexi 413, DEEP-34A01 (старый и новый корпус), DEEP-34A02, DEEP-34A03, считыватель TM, S2000IK, Mayak-123M, Mayak-12S, кнопка дверного звонка (как кнопка выхода для СКУД), табличка «Выход», ТУПАС-12.

Все перечисленные компоненты объединены в единую систему, где контроллер С2000-КДЛ обеспечивает двухпроводную линию связи для подключения адресных устройств. Устройства S2000BKI, S2000KDL, SP-1, S2002, S2000M, Vexi 413, DEEP-34A01, DEEP-34A02, DEEP-34A03, S2000IK, Mayak-123M, Mayak-12S, ТУПАС-12 и другие выполняют функции управления, индикации, обнаружения и оповещения.

Контроллер доступа СКУД интегрирован в систему, а кнопка дверного звонка используется как кнопка выхода для СКУД. Табличка «Выход» обозначает направление выхода. Считыватель TM предназначен для идентификации ключей Touch Memory. Таким образом, стенд демонстрирует совместную работу охранно-пожарной сигнализации и контроля доступа.

Демонстрация работы СКУД и пожарной тревоги

Работа СКУД имитируется следующим образом: со стороны входа в помещение установлен считыватель, а со стороны выхода — кнопка выхода. Электромагнитный замок имитируется индикацией: когда горит — дверь заблокирована, когда не горит — разблокирована. Дверь открывается с ключа Touch Memory, а также при пожарной тревоге.

Для имитации пожара используется магнит, подносимый к извещателю. При пожарной тревоге СКУД открывается, после сброса тревоги возвращается в исходное состояние. Таким образом, демонстрируется приоритет пожарной безопасности: доступ разблокируется для эвакуации, а затем система возвращается в штатный режим.

Управление ролями и тестирование извещателей

Кнопки на SP1 управляют ролями: с 57 — первое реле и так далее. Это позволяет гибко настраивать назначение кнопок для управления различными устройствами. Кроме того, можно отключить табличку «Выход», что упрощает интерфейс и предотвращает случайное использование.

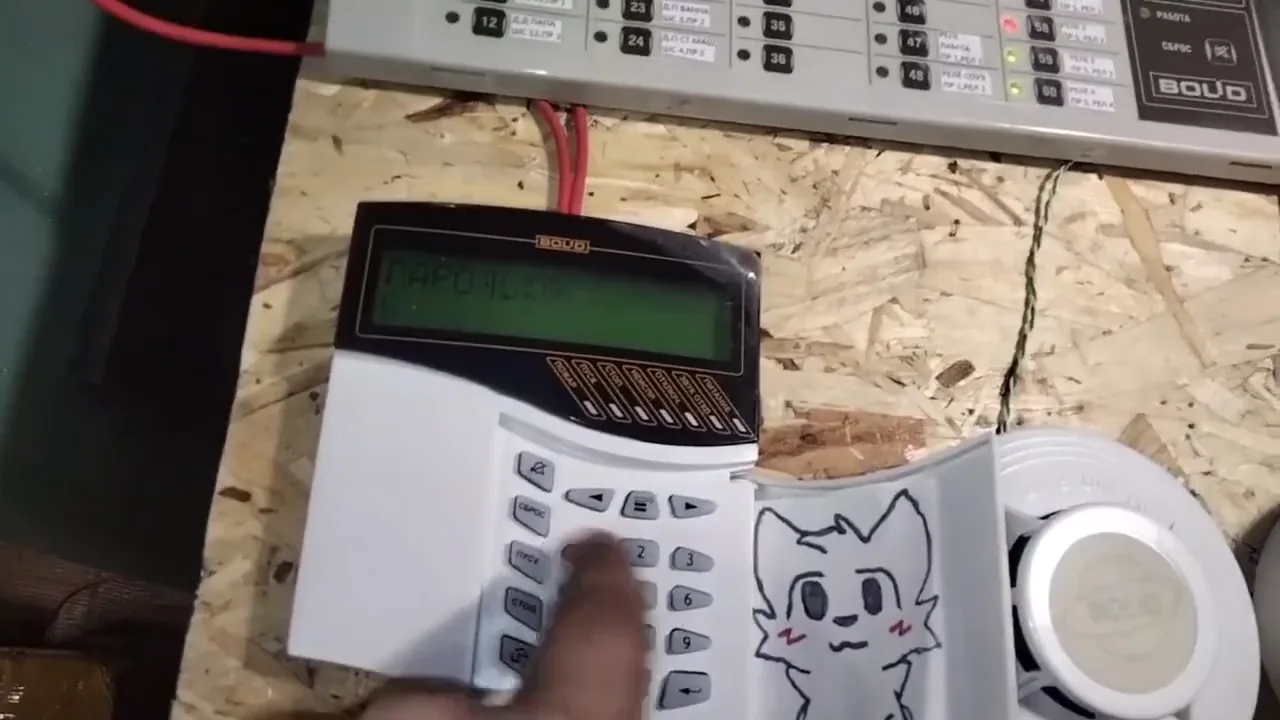

Для тестирования извещателей ДИП-34А02 и ДИП-34А03 используются кнопки. В С2000М вводится пароль 134 (стандартный сервис), включается тест прибора 5, тест извещателя 4, время 1. При нажатии кнопки на извещателе возникает «Пожар 1». Это позволяет проверить работоспособность каждого извещателя без демонтажа.

Работа автоматики при пожаре

При срабатывании второго датчика включается Саната (оповещение), открывается СКУД, разблокируется замок. Таким образом, система обеспечивает безопасную эвакуацию людей и доступ для экстренных служб.

На пути «Пожар 2», можно сбросить тревогу, СКУД возвращается в исходное состояние. После сброса можно снова взять под охрану. Это позволяет быстро восстановить нормальную работу системы после ложного срабатывания или устранения причины тревоги.

Проверка охранной сигнализации

Для проверки охранной сигнализации используется датчик С2000-ИК. Этот датчик предназначен для обнаружения движения в контролируемой зоне и является частью системы охранной сигнализации.

С помощью ключа система ставится под охрану. При этом пятый шлейф берется под охрану. Это означает, что датчик С2000-ИК, подключенный к этому шлейфу, начинает отслеживать движение.

При движении в зоне действия датчика происходит снятие с охраны. Таким образом, система реагирует на движение и автоматически снимает объект с охраны.

Практика

Чек-лист по материалу

Проверить состав оборудования стенда.
Поднести магнит к извещателю для имитации пожара.
Убедиться в разблокировке двери и срабатывании оповещения.
Сбросить тревогу и проверить возврат СКУД в исходное состояние.
Ввести пароль 134 в С2000М для тестирования извещателей.
Включить тест прибора 5, извещателя 4, время 1.
Нажать кнопку на извещателе и проверить появление «Пожар 1».
Проверить работу второго датчика и появление «Пожар 2».
Взять шлейф под охрану с помощью ключа и проверить снятие при движении.

Справка

Термины из видео

С2000-КДЛ: Контроллер двухпроводной линии связи, основа стенда.
СКУД: Система контроля и управления доступом.
Саната M: Устройство оповещения.
ДИП-34А01: Извещатель пожарный дымовой оптико-электронный.
ДИП-34А02: Извещатель пожарный дымовой оптико-электронный с кнопкой тестирования.
ДИП-34А03: Извещатель пожарный дымовой оптико-электронный с кнопкой тестирования.
С2000-ИК: Извещатель охранный инфракрасный пассивный.
Touch Memory: Ключ для считывателя, используемый для управления доступом.
SP-1: Прибор, управляющий ролями (реле).
С2000М: Пульт контроля и управления.
