Стенд охранной сигнализации на приборе «Фобос 3»: подключение и тестирование

Обзор оборудования стенда

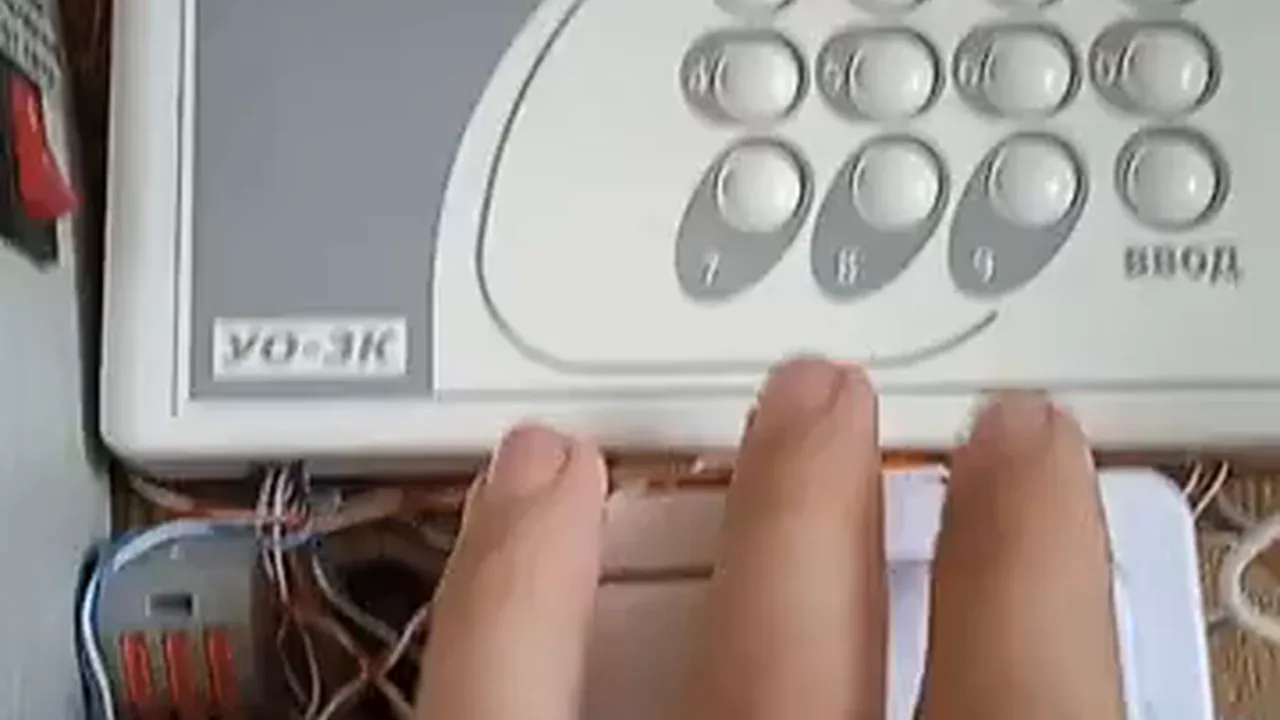

В состав стенда входит приёмно-контрольный прибор охранной сигнализации «Фобос 3». Он является центральным устройством, которое принимает сигналы от подключённых извещателей и управляет работой всей системы. К прибору подключены различные датчики, обеспечивающие обнаружение проникновения и подачу тревожных сигналов.

Среди подключённых устройств — тревожная кнопка, установленная на второй шоссе. Она предназначена для ручной подачи сигнала тревоги. Также в систему включены извещатели разных типов и версий: ИП 212-3 старой версии, ИП 5136 новой модификации и ИП 1289 2015 года старой версии. Эти извещатели различаются по принципу действия и году выпуска, что влияет на их совместимость и настройку.

Для звукового оповещения используется сирена «Маяк 24.3». Она подключается к прибору и срабатывает при получении тревожного сигнала, обеспечивая громкое звуковое предупреждение. Таким образом, стенд объединяет контрольный прибор, несколько извещателей, тревожную кнопку и сирену в единую систему охранной сигнализации.

Подключение и настройка

Для правильной работы зелёного светодиода необходимо установить перемычку между первым и вторым контактами. Это действие обеспечивает подачу питания на светодиод и его свечение в штатном режиме. Без перемычки светодиод не будет работать, что затруднит визуальный контроль состояния прибора.

Кроме того, требуется установить перемычку на дополнительных клеммах. Эти клеммы предназначены для конфигурирования дополнительных функций прибора, и без перемычки некоторые режимы могут быть недоступны. После установки перемычек необходимо подключить провода: их зачищают с обеих сторон и вставляют в соответствующие клеммы. Это обеспечивает надёжный электрический контакт и корректную передачу сигналов между устройствами.

Таким образом, процесс подключения включает две основные операции: установку перемычек для активации светодиода и дополнительных функций, а также зачистку и подключение проводов к клеммам. Соблюдение этой последовательности гарантирует правильную работу всех элементов стенда.

Постановка и снятие с охраны

Для постановки под охрану используется ручной код 19.89. При вводе этого кода система переходит в режим охраны, о чём сигнализирует загорающийся красный светодиод. Это означает, что объект поставлен под охрану и все датчики активны.

Снятие с охраны под принуждением возможно только при наличии тревоги. Для этого применяется код принуждения 26.03. Если тревоги нет, данный код не сработает. Таким образом, код принуждения предназначен для экстренных ситуаций, когда необходимо снять объект с охраны под давлением, но только при условии, что система уже находится в состоянии тревоги.

Тестирование тревожной кнопки

Тревожная кнопка проверяется нажатием. При нажатии кнопки должна сработать сирена, однако для предотвращения громкого звука в процессе тестирования сирена заклеена. Это позволяет проверить работоспособность кнопки без создания шума.

После срабатывания тревожной кнопки звук выключается сбросом кнопки. То есть необходимо вернуть кнопку в исходное положение, чтобы прекратить звуковой сигнал. Это завершает процедуру тестирования.

Проверка извещателей

Проверка извещателей выполняется в определённой последовательности. Сначала проверяется извещатель ИП 212-3: его необходимо нажать, при этом должен загореться световой индикатор. Это подтверждает работоспособность устройства.

Затем проверяется извещатель ИП 5136. Его следует открыть и легко нажать на кнопку. Если извещатель исправен, он сработает.

После этого проверяется извещатель ИП 1289. Для этого используется гвоздик, которым нужно нажать на кнопку 4 раза. Такая процедура позволяет убедиться в его работоспособности.

Возникшая проблема

В процессе эксплуатации прибора перестала работать клавиша «3». Это привело к невозможности войти в режим программирования, так как для этого требуется нажать именно эту клавишу.

Кроме того, из-за неработающей клавиши «3» стало невозможно снять систему с охраны под принуждением. Данный режим также активируется с помощью этой клавиши, поэтому его использование теперь недоступно.

Практика

Чек-лист по материалу

• Установите перемычку между первым и вторым контактами для зелёного светодиода.
• Установите перемычку на дополнительных клеммах.
• Зачистите провода с обеих сторон и вставьте в клеммы.
• Проверьте работу тревожной кнопки нажатием.
• Проверьте извещатель ИП 212-3 нажатием.
• Проверьте извещатель ИП 5136 открыванием и нажатием.
• Проверьте извещатель ИП 1289 с помощью гвоздика (4 раза).
• Попробуйте войти в режим программирования кодом 19.89.
• Попробуйте снять с охраны под принуждением кодом 26.03.

Справка

Термины из видео

Фобос 3

Приёмно-контрольный прибор охранной сигнализации.

ИП 212-3

Извещатель охранный точечный.

ИП 5136

Извещатель охранный с двумя модификациями: первая с квадратной нажимной частью и ключом, вторая с ключом-болтиком без головки.

ИП 1289

Извещатель охранный 2015 года выпуска.

Маяк 24.3

Сирена звуковая.

Перемычка

Проводник, соединяющий контакты для замыкания цепи.

Шоссе

Шлейф охранной сигнализации (вероятно, искажённое «шлейф»).

Код принуждения

Специальный код для снятия с охраны при принуждении.
